带手动操纵摇臂的流体控制阀室结构

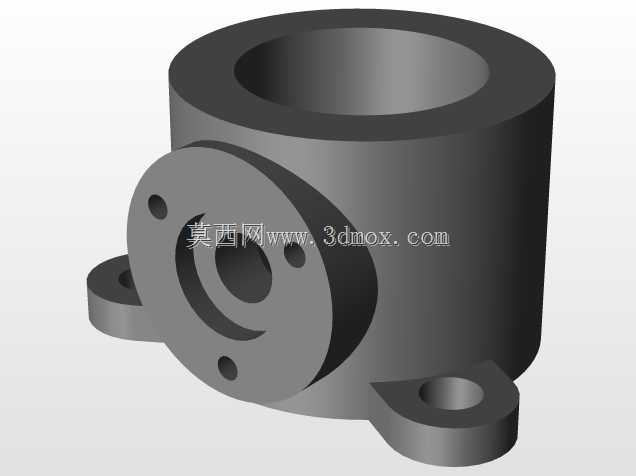

　　在流体输送管网、小型工业流体控制回路、实验室气液管路系统中，阀室作为手动控制阀的核心承压与动作承载构件，直接决定了阀门的安装适配性、操作手感与长期运行可靠性。这款阀室结构采用一体化铸造成型的主体壳体，主体为两端贯通的筒状承压腔，内壁做了均匀的壁厚过渡设计，在介质流通区域没有突兀的结构凸起，能最大程度降低流体经过时的局部阻力损失，避免湍流引发的管路振动与噪音。从结构布局来看，壳体侧方延伸出两个带安装孔的固定耳座，安装孔的中心距与常见的低压管路支架安装尺寸匹配，安装时可直接通过螺栓穿过耳座将阀室固定在管路支架或设备面板上，不需要额外设计转接安装板，能有效缩减现场安装的工序与配件成本。

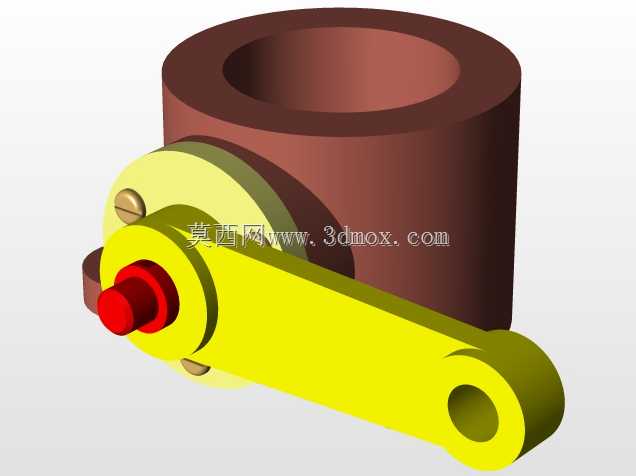

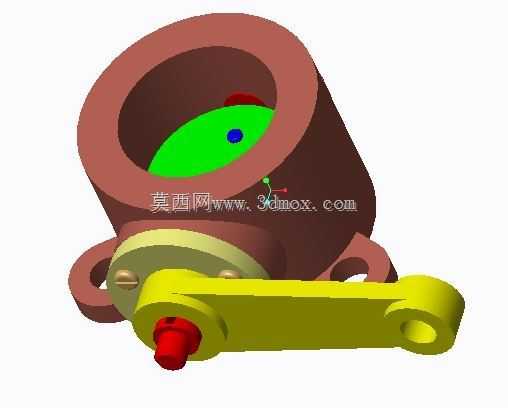

　　阀室的操作端集成了摇臂式操纵结构，摇臂与壳体内部的阀芯驱动轴做了扁位配合连接，配合端设置了轴向定位的锁紧结构，能避免长期扳动摇臂时出现配合松旷、操作空程过大的问题。摇臂的握持端做了圆弧过渡的加厚设计，操作人员手动扳动时受力均匀，不会出现应力集中导致的摇臂断裂问题，扳动行程与阀芯的启闭行程完全匹配，从全开位置到全关位置的摇臂转动角度控制在90度范围内，符合常规手动阀门的操作习惯，操作人员不需要额外适应操作逻辑。

　　壳体内部的腔室做了分区设计，靠近介质进出口的区域为流通腔，靠近摇臂安装侧的区域为阀芯安装腔，两个腔室之间设置了密封件安装槽，可适配标准规格的O型密封圈与轴用密封件，能有效避免介质从阀芯驱动轴的配合间隙处出现外泄漏。密封槽的尺寸公差按照机械密封件的安装要求设计，槽壁的表面粗糙度控制在合理范围，既能保证密封件安装时不会被刮损，也能给密封件提供足够的压缩量，在0.6MPa到1.6MPa的常规低压流体工况下，可稳定实现密封效果，适配水、低压气体、无强腐蚀性的工业流体等多种介质。

　　从安装边界来看，阀室主体的筒体外径、两端连接端面的尺寸可适配常见的低压管路法兰或卡套连接结构，摇臂在全行程转动过程中，不会与壳体侧方的安装耳座、相邻的管路构件产生运动干涉，设计时已经预留了足够的操作空间，即使在管路排布相对紧凑的设备内部，也能顺利完成手动启闭操作。壳体的壁厚设计充分考虑了铸造工艺的可行性，不同壁厚的过渡位置采用圆角衔接，避免铸造时出现缩孔、砂眼等缺陷，同时也能降低承压时的应力集中系数，提升壳体的承压能力。

　　在实际应用场景中，这类带摇臂操纵的阀室结构，可直接用于小型给排水支路的手动通断控制、小型气动设备的气路通断控制、实验装置的流体回路切换等场景，不需要额外配置气动或电动执行机构，依靠手动操作即可完成控制，结构简单可靠，后期维护成本极低。维护时只需要拆下摇臂端的锁紧件，即可抽出阀芯组件进行密封件更换或阀芯清理，不需要将整个阀室从管路上拆下，大幅降低了后期运维的工作量。设计过程中充分考虑了零件的加工工艺性，除了密封槽、配合轴孔等需要机加工保证精度的位置外，其余非配合面均保留铸造表面，在保证结构强度与使用性能的前提下，最大程度降低了零件的加工成本，适合批量生产应用。
