机车牵引配套鼓风送风装置结构设计

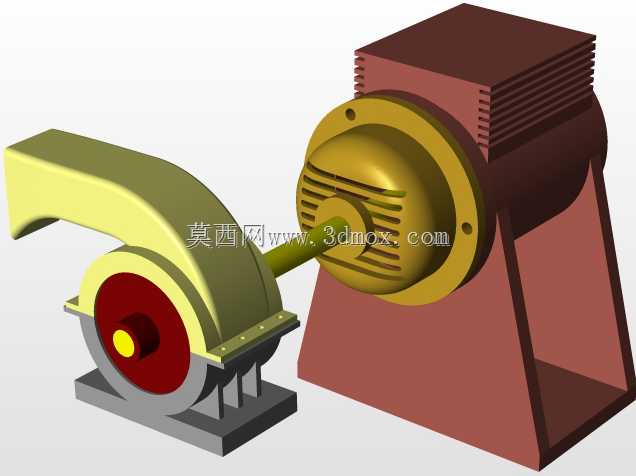

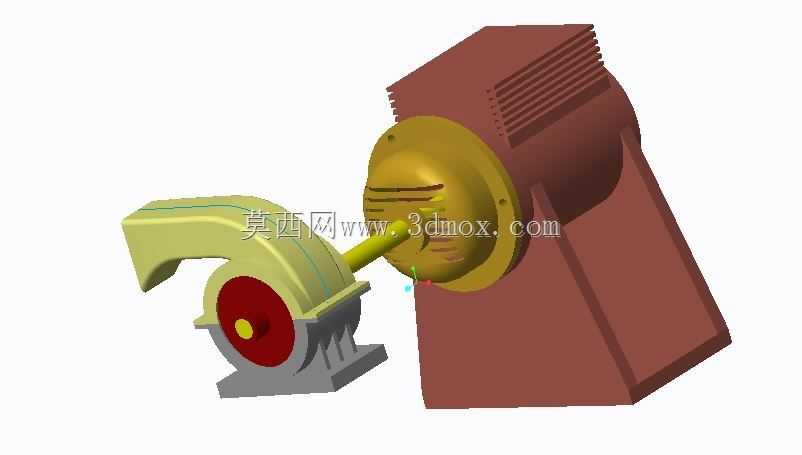

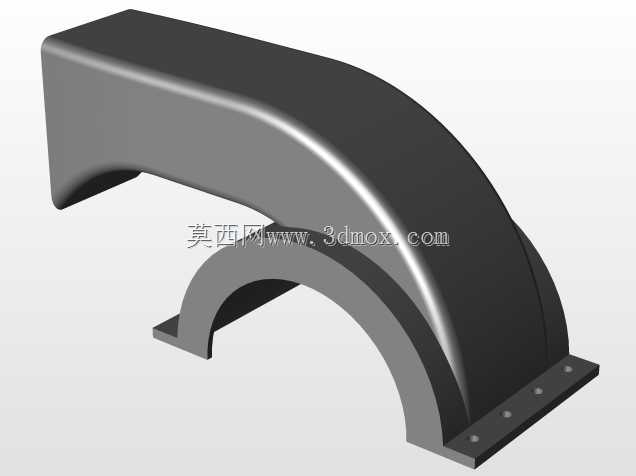

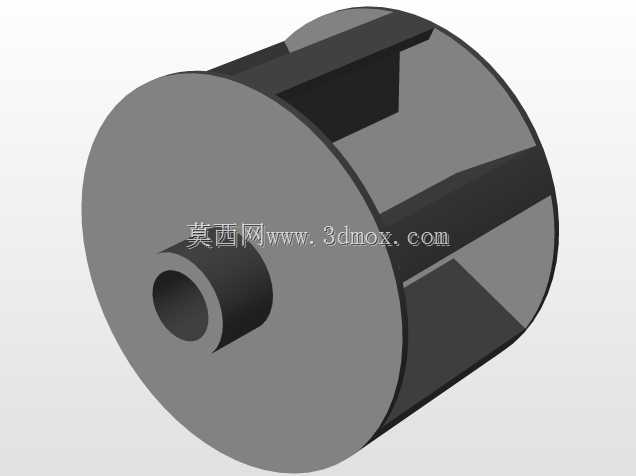

　　这套鼓风送风结构，核心是为机车牵引系统提供定向冷却送风，解决机车大负载牵引工况下，牵引电机、传动连接部件持续高负荷运转产生的积热问题，避免核心部件因温升过高出现绝缘老化、润滑失效、扭矩输出衰减等故障，保障机车在坡道牵引、重载起步等极端工况下的运行稳定性。从结构组成来看，整套装置分为风源发生段、动力传动段、安装固定段三个核心部分，风源发生段采用前倾式离心叶轮结构，叶轮进风侧做了圆弧导风过渡，能降低气流进入叶轮时的紊流损失，蜗壳型线按照等环量流道设计，出口处做了渐扩段处理，可将叶轮甩出的高速气流的动压部分转化为静压，提升送风距离与出口风压，适配机车底部狭长安装空间内的长距离送风需求。动力传动段采用直连式传动结构，

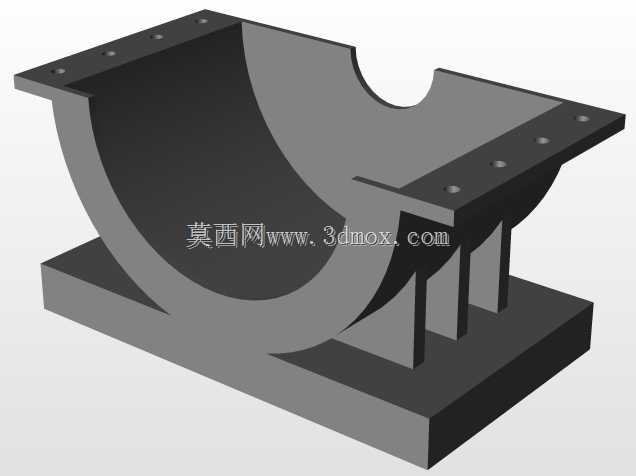

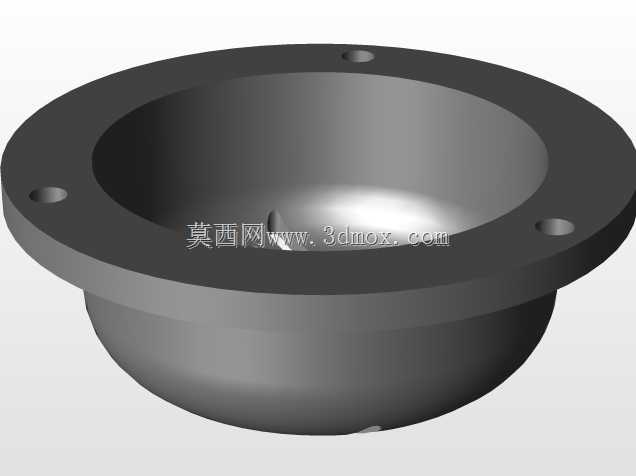

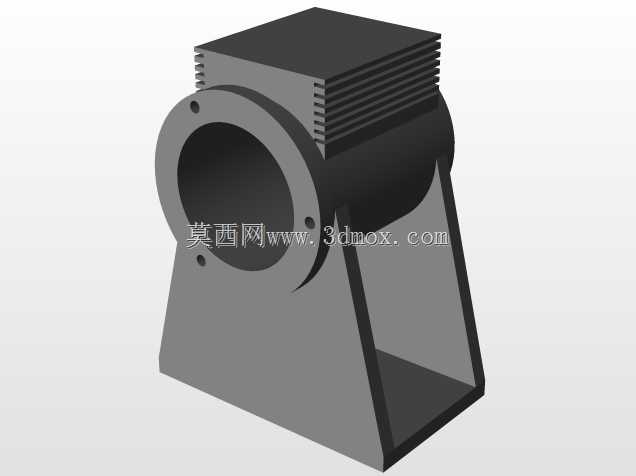

　　叶轮与动力输出轴之间通过键连接实现周向固定，轴端加装锁紧挡圈防止轴向窜动，轴承座位置设置了独立的润滑脂储腔，可适配机车运行过程中的持续振动工况，避免润滑脂流失导致的轴承烧损。安装固定段采用倾斜式支座结构，支座与车体安装面的连接孔做了长圆孔设计，可补偿车体焊接加工带来的安装位置误差，降低现场安装的对位难度，支座与蜗壳、动力段的连接面均加装了橡胶减震垫，可过滤机车运行时轮轨传递的高频振动，避免连接螺栓出现疲劳松脱。从安装边界来看，整套装置的最大外轮廓尺寸适配机车车体底部的设备安装舱预留空间，送风出口的朝向正对牵引电机的散热筋位置，出口与电机散热罩的安装间隙控制在合理范围，既避免间隙过大导致气流泄漏损失，也防止运行振动过程中出现部件碰磨。

　　设计过程中，针对机车运行时的多尘工况，在进风侧预留了滤网安装位，可根据运行线路的粉尘浓度选配不同过滤精度的防尘滤网，避免大颗粒杂物被吸入叶轮打坏叶片，同时蜗壳底部设置了排污口，可定期排出进入蜗壳内部的积水与积尘，减少叶轮积灰导致的动平衡失效问题。整套结构的受力点均做了加强筋处理，支座与动力壳体连接的位置加厚了壁厚，可承受机车运行时的纵向、横向冲击载荷，避免结构出现共振断裂。在功能实现上，这套装置的送风风量可匹配牵引电机的额定散热量需求，在电机满负荷运行时，能将电机绕组的温升控制在绝缘等级允许的范围内，相比传统的自然散热结构，可将牵引电机的持续过载能力提升近两成，适配机车在长大坡道上的持续牵引需求。传动部分的轴系做了动平衡校正，

　　叶轮与轴组装后整体动平衡精度达到G2.5级，可在额定转速下平稳运行，不会产生额外的振动传递到车体，影响车载设备的运行稳定性。安装接口的尺寸完全兼容现有主流机车的设备安装标准，可直接替换原有老旧型号的送风装置，无需对车体安装结构做额外改造，降低现场运维的替换成本。
