沉头式连接螺栓工业标准件结构设计

　　在各类机械设备的结构连接场景中，外露突出的螺栓头往往会带来干涉、剐蹭、积尘甚至安全隐患，比如自动化生产线的外护板安装、食品加工设备的接触面装配、轨道交通内饰板固定、精密仪器外壳拼接这类工况，都要求连接件安装完成后表面保持齐平，不能有凸起结构，沉头螺栓就是为适配这类需求设计的专用紧固件。

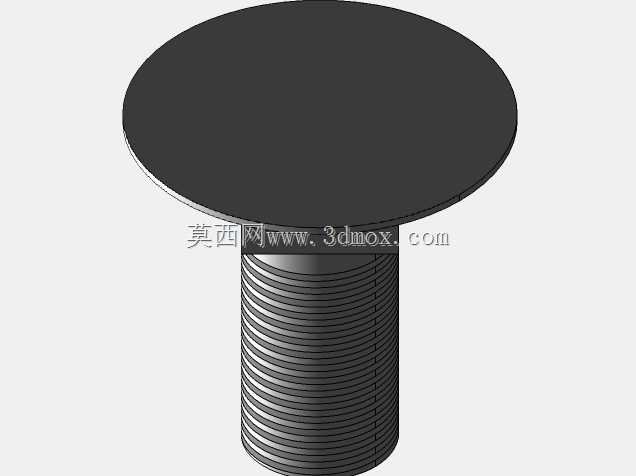

　　这类螺栓的核心功能特性，在于其头部采用锥形沉头结构，安装时头部可以完全嵌入被连接件预先加工好的锥形沉孔内，最终装配后螺栓头部顶面与被连接件表面完全齐平，既不会阻碍工件的相对滑移，也不会在设备运行过程中剐蹭操作人员、线缆或者其他移动部件，同时还能减少连接位置的积料积尘问题，在有洁净要求的设备场景中优势尤为明显。

　　从设计思路来看，这款沉头螺栓的结构完全围绕沉孔安装的适配性展开：头部锥角采用通用紧固件常用的90度锥度，能够匹配市面上绝大多数标准沉孔钻的加工角度，不需要定制特殊刀具就能完成被连接件的沉孔加工，大幅降低现场装配的加工成本；螺杆部分采用标准三角螺纹设计，螺纹牙型角60度，具备良好的自锁性能，能满足常规静载与小幅振动工况下的连接防松需求；头部与螺杆衔接的位置做了微小的退刀槽结构，既避免螺纹加工时在头部根部产生应力集中，也能保证螺栓拧紧时头部锥面能完全贴合沉孔的锥面，不会因为螺纹末端的余留牙型导致头部无法坐实。

　　从安装边界与尺寸适配的角度来说，选用这类沉头螺栓时，首先要确认被连接件的总厚度，螺栓的有效螺纹长度需要满足：穿过两个被连接件的通孔后，露出螺母的螺纹长度保持在2-3个牙距，既不能过短导致啮合牙数不足影响连接强度，也不能过长导致螺纹外露过多浪费空间。其次是沉孔的加工尺寸需要严格匹配螺栓头部参数：沉孔的大径要略大于螺栓头部的最大直径，预留0.2-0.3mm的安装间隙方便螺栓顺利放入，沉孔的深度要刚好等于螺栓头部的厚度，保证安装后头部顶面与工件表面齐平，过深会导致头部下陷藏污，过浅则会导致头部突出达不到齐平要求。另外需要注意，被连接件上的通孔直径要比螺杆大径大0.1-0.2mm，既方便螺栓穿入，也能抵消两个连接件之间的少量孔位错位，降低装配难度。

　　在实际选型应用中，这类沉头螺栓不适用于需要频繁拆卸、或者连接硬度过高材料的重载冲击工况，因为沉头结构的头部承压面是锥形，重载下容易出现锥面压溃、头部滑牙的问题，更适合用于板材连接、护板固定、装饰面装配这类对表面平整度要求高、载荷相对平稳的场景。建模过程中，螺纹部分采用参数化设计逻辑，通过螺旋扫描切除生成标准牙型，调整螺距、公称直径、螺杆长度等参数时可以快速衍生出不同规格的同系列沉头螺栓，不需要重复建模，能大幅提升标准件库的搭建效率；头部锥面与螺杆的过渡位置做了R0.2的小圆角处理，避免热处理和受力时出现应力集中断裂的问题，符合紧固件的强度设计规范。
