手动螺旋起重支撑装置三维结构设计

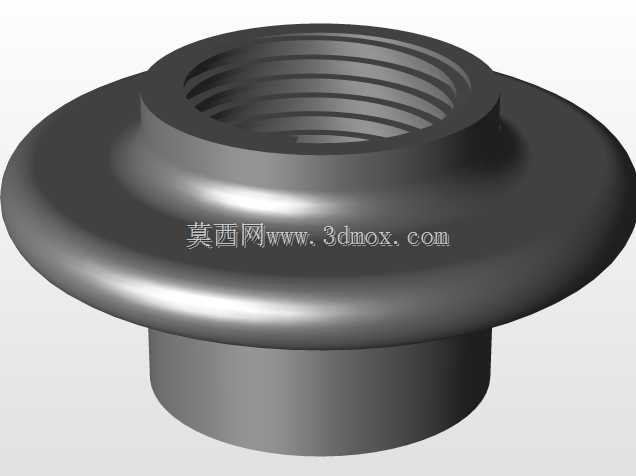

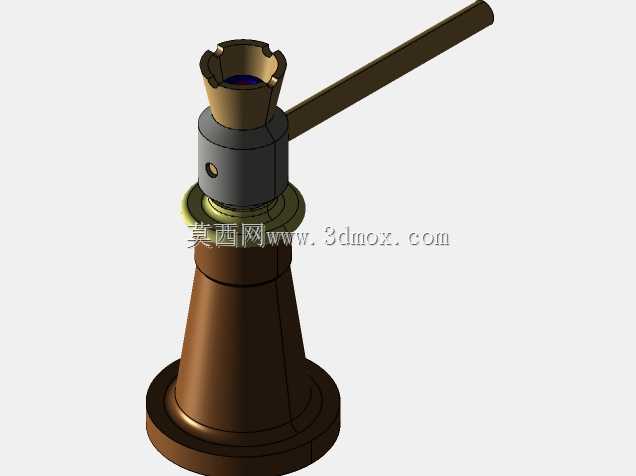

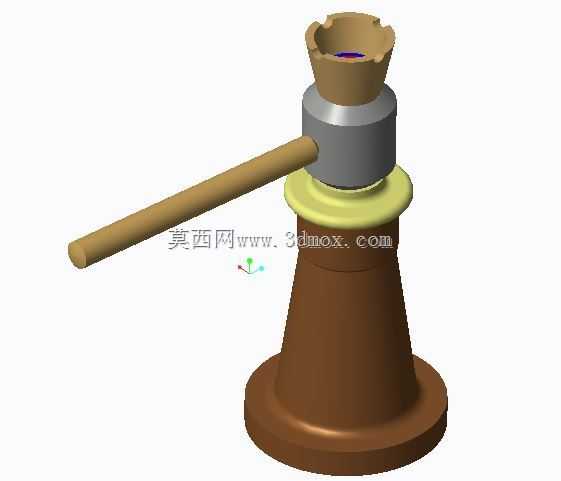

　　在重型设备检修、建筑构件临时支撑、车辆应急维保这类场景里，螺旋式顶升支撑构件的应用占比一直不低，和液压类顶升设备比，它没有密封件老化泄漏的隐患，承重状态下的自锁特性让它在长时间持载场景里可靠性更突出，哪怕是在无动力的野外作业点位，也能靠人力完成顶升与支撑作业。这套螺旋顶升装置的结构逻辑完全围绕螺纹副传动展开，核心受力件是梯形传动丝杠与配套的螺母支座，梯形螺纹的牙型角设计兼顾了传动效率与承重能力，同时螺纹升角小于当量摩擦角的参数设定，让装置在承受额定载荷时不会出现自行回落的问题，不需要额外加装锁止机构就能满足长时间持载的安全要求。从结构布局来看，底部采用大直径圆盘式支座，这个设计的核心考量是增大与支撑基面的接触面积，

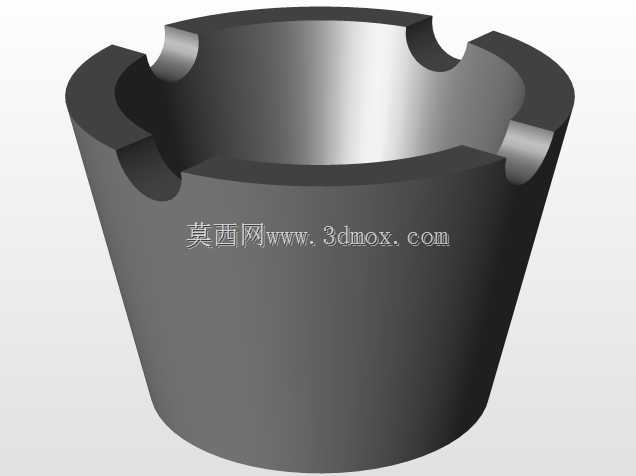

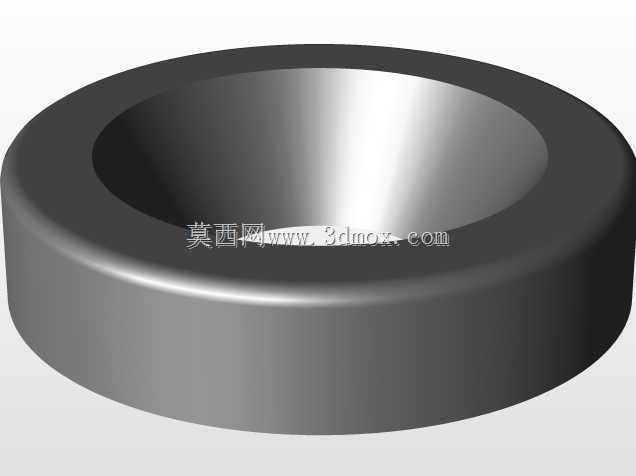

　　降低单位面积的压应力，避免在松软地面或者混凝土地面作业时出现支座下陷、侧倾的问题，支座与上部的锥形承力壳体采用一体化结构设计，锥形壳体的壁厚从下往上逐步收窄，既保证了底部的结构刚度，又控制了整体的自重，壳体内部预留了足够的丝杠行程空间，能满足常规顶升高度的使用需求。顶部的承托头采用带内凹限位槽的碗状结构，作业时可以卡住被支撑构件的底部凸起或者垫木的定位位置，避免顶升过程中被支撑件出现滑移偏移，承托头与丝杠顶端采用转动配合连接，顶升过程中承托头不会随丝杠一同转动，减少了与被支撑件接触面的摩擦，不会刮伤被支撑构件的表面涂层或者加工面。侧面的操作杆采用穿入丝杠头部通孔的设计，不需要额外的连接紧固件，

　　作业时可以根据操作空间的大小调整操作杆的插入长度，空间狭窄时可以缩短力臂用小行程反复扳动，需要大顶升力时可以接长操作杆增大力矩，适配不同的作业场景。设计过程中对各部件的安装边界做了明确的限定，底部支座的直径尺寸参考了额定载荷下的地面承压要求，确保在普通硬化地面作业时不需要额外铺设大面积垫板；整体收拢后的总高度控制在常规设备检修的最低插入空间要求范围内，能伸入车辆底盘、设备底座下方的有限间隙里；最大顶升行程则覆盖了日常维保作业里常见的顶升高度需求，不会出现行程不足无法满足作业要求的情况。各配合面的公差设定也完全围绕实际使用场景调整，丝杠与螺母的配合间隙控制在合理范围，既保证转动操作时没有卡滞感，又避免间隙过大导致顶升时出现晃动；

　　承托头与丝杠顶端的转动配合间隙预留了足够的容污空间，哪怕作业现场有灰尘、铁屑混入，也不会出现转动卡涩的问题；操作杆与丝杠通孔的配合采用间隙配合，插拔顺畅，不会因为受力变形出现操作杆无法取出的情况。从实际使用的角度看，这类螺旋顶升装置不需要配套液压油、密封件等易损备件，日常维护只需要定期在螺纹副表面涂抹润滑脂就能保证操作顺畅，在仓储物流、设备安装、道路应急救援、建筑施工临时支撑等场景里，都能稳定发挥作用，尤其是在需要长时间保持支撑状态的作业中，它的自锁特性带来的安全冗余，是很多其他顶升设备不具备的优势。建模过程中对各受力部位的结构做了等比例还原，包括螺纹的牙型细节、各部件的过渡圆角、承托头的限位槽结构，都完全按照实际加工的工艺要求做了处理，没有出现工艺无法实现的尖角、薄壁结构，所有连接部位的结构强度都能匹配额定承重的受力要求，不会出现应力集中导致的部件断裂问题。
