带防转结构的圆杯头外螺纹紧固件

　　在各类需要可靠螺纹连接且对螺栓头防转有明确要求的装配场景中，这类带防转结构的杯头螺栓是十分常用的连接件，区别于普通外六角螺栓、内六角杯头螺栓的常规锁紧逻辑，它的头部下方自带的止位结构，能够在安装时卡入被连接件的预制槽位，从根源上避免拧紧螺母过程中螺栓随螺母同步转动的问题，大幅降低现场装配的操作难度。很多户外钢结构、轨道交通配套构件、农用机械的机架连接位，因为作业空间狭窄，无法在螺栓头侧预留扳手操作空间，普通螺栓拧紧时需要操作人员探入构件缝隙固定螺栓头，不仅装配效率低，还容易出现螺栓虚紧、预紧力不达标的问题，这类防转杯头螺栓的设计，恰好解决了这类空间受限场景的装配痛点，安装时只需要将螺栓头部的防转卡位对准被连接件的卡槽穿入，后续仅需在螺母侧操作即可完成规定预紧力的锁紧，不需要额外对螺栓头做固定处理。

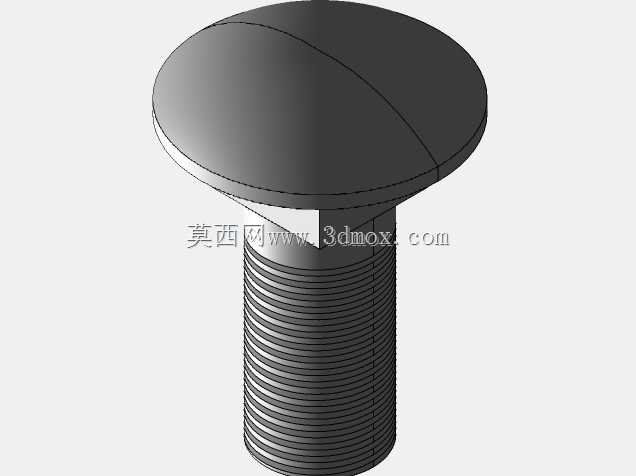

　　从结构设计逻辑来看，这款螺栓的头部采用大直径圆弧杯头造型，相比沉头螺栓，杯头的承压面面积更大，锁紧时对被连接件表面的压应力更小，适合连接厚度较薄、表面强度偏低的板材构件，比如铝合金型材框架、薄钢板焊接件、工程塑料结构件的连接，不会因为预紧力过大造成被连接件表面压溃变形。头部下方的方颈结构是核心的防转功能段，设计时方颈的对边尺寸需要和被连接件上预制的卡槽尺寸做公差匹配，通常方颈与卡槽采用小间隙配合，既保证穿装时的顺畅性，又能在拧紧螺母时提供足够的抗扭阻力，避免螺栓跟转。螺杆段采用标准普通外螺纹，牙型角为60度，螺纹精度满足通用紧固件的互换性要求，可以和同规格的标准螺母、防松螺母、自锁螺母直接配套使用，不需要定制特殊的配合件，能够有效降低项目的采购与备件成本。

　　在实际选型应用时，需要重点关注几个安装边界尺寸：首先是杯头的总直径，这个尺寸决定了螺栓头部的承压覆盖范围，若被连接件的安装孔周边有效承压面宽度小于杯头半径，会出现头部悬空、锁紧失效的问题；其次是方颈段的厚度，这个尺寸需要和被连接件的穿装板厚匹配，若方颈厚度大于穿装板厚，会导致螺栓头部无法贴紧板面，预紧力无法有效施加在连接面上，若方颈厚度远小于穿装板厚，则方颈无法卡入卡槽，起不到防转作用；最后是螺杆的有效螺纹长度，选型时需要保证拧紧后螺纹露出螺母2-3个牙距，既保证螺纹啮合的强度足够，又不会因为露出螺纹过长造成干涉、积灰或者划伤操作人员。

　　这类螺栓在设计建模时，螺纹段通常采用修饰螺纹简化表达来降低模型的数据量，方便在大型装配体中调用，不会因为全牙型的复杂特征造成装配体打开卡顿、运算效率下降；而头部的圆弧曲面、方颈的棱角过渡则需要按照实际加工的倒角尺寸做细节处理，避免模型导入工程图模块时出现破面、线条错乱的问题，方便后续直接导出加工图纸用于生产。在一些存在振动载荷的设备上使用时，还可以配合平垫、弹垫或者螺纹胶使用，进一步提升连接的防松性能，而杯头的圆弧顶面没有尖锐棱角，在人员容易触碰的设备外表面使用时，也能减少磕碰划伤的风险，相比外六角螺栓的棱角结构安全性更好。很多输送线机架、设备防护栏、仓储货架的连接位，都会优先选用这类螺栓，一方面安装便捷，另一方面外露的圆弧头不会勾挂衣物、线缆，适配设备外围的安全防护要求。
