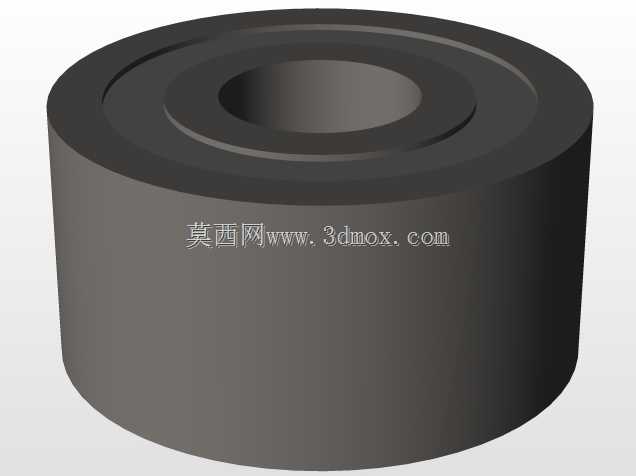

工业级深沟滚珠轴承结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502570
  • 工业级深沟滚珠轴承结构设计
  • 工业级深沟滚珠轴承结构设计

  在各类需要旋转传动的机械结构中,滚珠轴承是应用覆盖范围极广的基础支撑部件,从普通的输送线辊筒、小型电机输出轴,到精密机床主轴、工程机械的旋转铰接点位,都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的能量损耗,同时限制轴与安装座之间的轴向与径向窜动,保证轴系的回转精度维持在设计允许的范围内。

  从结构设计逻辑来看,这款滚珠轴承采用了最经典的双滚道配钢珠的布局,内圈与轴采用过盈配合实现周向固定,外圈与轴承座孔采用过渡或间隙配合适配不同的安装工况,中间的滚珠作为滚动体均匀排布在内外圈的弧形滚道之间,依靠滚道对滚珠的约束实现载荷的均匀传递。设计过程中需要重点控制滚道的曲率半径与滚珠直径的匹配度,曲率过大会导致滚珠与滚道的接触应力集中,长期运转容易出现滚道点蚀失效,曲率过小则会增加滚动过程中的滑动摩擦分量,提升轴承运转的温升。同时滚道的表面粗糙度需要控制在合理区间,过高的粗糙度会加速磨合阶段的磨损,过低的粗糙度则会提升加工成本,常规工业应用场景下滚道粗糙度控制在Ra0.8即可满足绝大多数工况的使用需求。

  在实际选型与安装过程中,需要重点关注轴承的外形尺寸与安装边界条件。首先是轴承的内径尺寸,它直接决定了适配的轴径大小,安装时轴的配合面需要加工对应的轴肩,轴肩的高度不能超过内圈的倒角高度,否则会导致轴承无法安装到位,同时轴肩的端面需要与轴线保持垂直,避免轴承安装后出现偏载。其次是轴承的外径尺寸,它对应轴承座的安装孔尺寸,座孔同样需要设置对应的挡肩,挡肩的高度不能超过外圈的倒角尺寸,方便后续轴承的拆卸维护。轴承的宽度尺寸决定了轴系的轴向安装空间,设计时需要在轴承的两侧预留足够的密封件安装位置,同时考虑轴系运转过程中的热膨胀量,对于跨距较大的轴系,通常会将一端轴承设计为固定端,另一端设计为游动端,避免热胀冷缩导致轴承承受额外的轴向载荷。

  不同应用场景下对轴承的功能特性要求也存在差异,在高速运转的场景下,比如精密主轴、高速电机的支撑,需要重点控制轴承的径向游隙,游隙过大会导致轴系回转精度下降,运转过程中出现振动噪音,游隙过小则会导致轴承运转温升过高,出现抱死失效的问题,这类场景通常会选用C3或C4组别的大游隙轴承,配合润滑脂或油气润滑实现稳定运转。在重载冲击的工况下,比如工程机械的铰接点、破碎机的转子支撑,需要提升轴承的额定动载荷与静载荷,通常会增加滚珠的数量、提升滚道与滚珠的表面硬度,采用整体淬火的热处理工艺保证部件的接触疲劳强度,同时搭配接触式橡胶密封结构,避免外界的粉尘、水汽进入轴承内部破坏润滑脂结构,延长轴承的维护周期。在有轴向载荷的工况下,比如斜齿轮传动、锥齿轮传动的轴系支撑,需要校核轴承的轴向承载能力,深沟球轴承可以承受一定程度的双向轴向载荷,当轴向载荷超过额定值时则需要搭配角接触轴承或推力轴承组合使用。

  建模过程中需要重点还原轴承的装配关系,内圈、外圈、滚珠之间需要保留合理的装配间隙,避免模型出现干涉问题,同时要还原轴承的倒角、退刀槽等工艺特征,这些特征虽然不直接影响轴承的功能,但却是实际加工过程中必不可少的结构,退刀槽可以保证磨削加工时滚道的尺寸精度,倒角则可以避免安装过程中尖锐的边角划伤轴或座孔的配合面,同时去除热处理过程中产生的应力集中点,提升部件的抗冲击能力。对于需要做运动仿真的场景,需要给滚珠添加对应的旋转副与接触约束,还原轴承运转时滚珠既绕自身轴线自转,又绕轴承轴线公转的运动状态,保证仿真结果的准确性。

  日常维护过程中,这类滚珠轴承的失效大多和润滑不良、安装不当、污染物进入有关,安装时优先采用热装或专用工具压装的方式,禁止直接敲击轴承的内外圈,避免滚道出现压痕导致运转异响。润滑脂的填充量需要控制在轴承内部空腔的三分之一到二分之一之间,填充过多会导致轴承运转过程中搅拌阻力过大,温升过高,填充过少则无法在滚道表面形成连续的油膜,出现干摩擦磨损。定期检查轴承的运转状态,通过监听运转噪音、测量轴承座的温升,可以提前判断轴承的磨损情况,在出现失效前兆时及时更换,避免故障扩大影响整台设备的正常运转。
