乘用车橡胶轮胎参数化结构三维设计

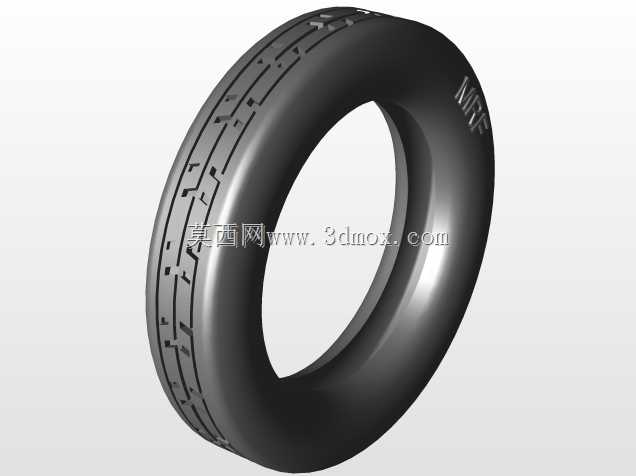

　　在整车行走系统的匹配设计中，轮胎是直接与路面接触的核心承载构件，其结构设计合理性直接决定整车的操控稳定性、行驶平顺性与制动安全性。日常设计工作中，不少刚接触行走系统匹配的工程师容易忽略轮胎的安装边界约束，只关注外径与宽度参数，实际上轮辋配合的胎圈座角度、胎圈直径公差、充气后的断面宽膨胀量、静态负载下的下沉量，都是整车总布置阶段必须反复校核的硬指标。这款轮胎的建模过程，首先从胎面花纹的节距排布入手，不同于对称花纹的等节距设计，本次采用变节距错位排布逻辑，能有效打散行驶过程中花纹块接地产生的共振频率，降低高速行驶时的胎噪传递，这部分的参数化设计逻辑是将单个花纹块的周向角度、轴向宽度、沟槽深度设置为可驱动参数，后续调整不同规格轮胎时，

　　只需要修改对应参数就能快速生成新的胎面结构，不需要重新绘制草图。从功能特性来看，胎面的主沟槽采用折线走向设计，横向沟槽与周向主沟槽的连通角度经过反复调整，保证湿滑路面行驶时，接地区域的积水能快速顺着沟槽排出，避免水滑现象的产生；胎肩部位采用连续的大块花纹设计，兼顾转向时的侧向抓地力，同时在胎肩位置设置了细小的散热沟槽，避免长时间高速行驶时胎肩部位积热导致橡胶性能下降。很多工程师在做轮胎周边布置时，容易忽略轮胎在极限工况下的形变量，比如满载转向时轮胎的侧向变形量、过颠簸路面时的径向跳动量，这些形变量如果没有预留足够的间隙，很容易出现轮胎与翼子板内衬、悬架摆臂发生运动干涉的问题。这款模型在建模时就还原了轮胎在标准胎压、

　　额定负载下的外形轮廓，同时预留了不同胎压下的断面轮廓参考，方便总布置工程师做间隙校核时直接调用。胎体部分的建模参考了子午线轮胎的实际层叠结构，虽然外观模型不需要还原内部的帘布层、钢丝带束层结构，但胎侧的弧度设计完全贴合实际产品的成型工艺，胎侧从胎圈到胎肩的厚度渐变逻辑也做了还原，避免后续做有限元分析时出现壁厚突变导致的应力集中误判。在安装边界的参数设置上，胎圈与轮辋配合的密封面做了精准的公差匹配，胎圈座的直径公差控制在实际生产要求的范围内，保证装配后轮胎与轮辋的同轴度，避免高速行驶时出现动平衡超差的问题。实际装车场景中，轮胎不仅要传递整车的驱动力与制动力，还要吸收路面传递过来的细碎冲击，所以胎侧的刚度设计是平衡舒适性与操控性的关键，

　　胎侧过软会导致转向响应滞后，侧偏刚度不足影响操控极限，胎侧过硬则会过滤路面冲击的能力下降，影响行驶平顺性，这款模型的胎侧弧度参数就是在两者之间做的平衡设计，兼顾日常家用车的舒适需求与高速行驶的操控稳定性。另外，胎面花纹的磨损指示标识位置也在模型上做了还原，当花纹磨损到指示位置时，沟槽深度达到法定磨损极限，提醒用户更换轮胎，这部分细节的还原能让模型在做售后维修培训、整车使用说明制作时直接调用，不需要额外补充结构示意。在做整车动力学仿真时，这款参数化轮胎模型可以直接调整刚度、阻尼参数，匹配不同调校风格的车型，不需要重新建模，大幅提升前期方案迭代的效率。很多时候做不同级别车型的轮胎匹配，只需要调整轮胎的断面宽、扁平比、轮辋直径参数，就能快速生成对应规格的轮胎模型，不需要从零开始绘制胎面花纹与胎体轮廓，这也是参数化设计在通用零部件建模中的核心优势。
