带环孔连接式活节螺栓结构设计

　　在起重索具配套、矿山设备铰接点位、农业机械挂接结构、工装夹具快换组件这类需要频繁拆装铰接的场景里，这类带一体式环孔的螺栓是非常常用的连接构件，和普通外六角螺栓、内六角圆柱头螺栓的纯螺纹压紧连接逻辑不同，它的核心作用是实现刚性构件与柔性索具、或者两个需要小角度相对摆动的刚性构件之间的铰接连接，避免硬连接带来的应力集中问题。

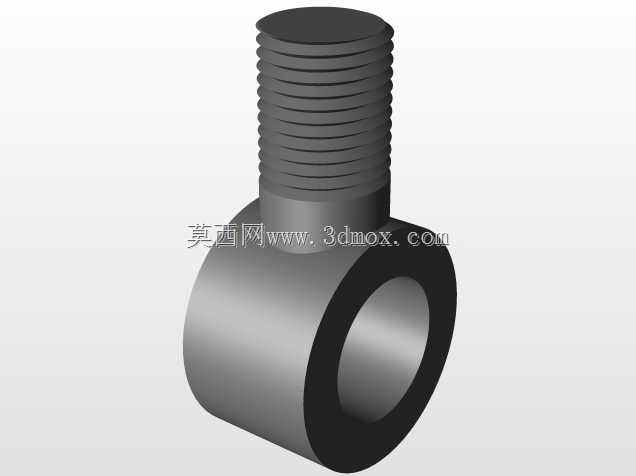

　　从结构设计逻辑来看，这类螺栓的杆部一端加工有标准公制外螺纹，螺纹段长度根据实际连接的叠层构件厚度预留，需要满足螺母拧紧后至少露出2-3个螺距的防松要求，螺纹收尾处设计有退刀槽结构，避免螺纹加工到杆部与环首的交接位置造成应力集中，毕竟这个交接位置是整个零件受力最大的区域，一旦螺纹牙型延伸到圆角过渡区，受交变载荷的时候很容易从牙底位置萌生疲劳裂纹。和杆部一体成型的环首部分是整根螺栓的核心功能区，环孔的内径尺寸需要匹配对应的连接销、卸扣轴或者挂接销轴的直径，设计时通常会预留0.2-0.5mm的间隙，保证销轴穿入后可以灵活转动，不会出现卡滞；环孔的壁厚需要根据额定载荷做等强度校核，要保证环孔各个截面的抗拉、抗剪强度和螺纹段的杆部强度匹配，不会出现环部先断裂或者螺纹段先失效的强度不匹配问题。

　　实际选型使用的时候，首先要确认安装边界：螺纹段的公称直径需要匹配被连接件的安装过孔直径，过孔通常比螺纹大径大0.5-1mm，方便装配的时候顺利穿入；环首的外圆直径、环部厚度要确认安装位置的预留空间，避免环首和周边构件发生运动干涉，尤其是当连接点位存在相对摆动的时候，要预留足够的摆动角度空间，防止环首在转动过程中磕碰周边结构。和普通螺栓不同，这类螺栓的受力形式不是单纯的轴向拉紧，很多时候环孔位置会承受径向的剪切力、斜向的拉力，所以设计的时候环首和杆部的交接位置必须做足够大的圆角过渡，不能加工成直角，直角结构在受斜向载荷的时候应力集中系数能达到3以上，很容易在冲击载荷下发生断裂。

　　在装配使用场景里，这类螺栓常和开槽螺母、开口销配合使用，因为铰接点位往往存在一定的振动，普通的六角螺母容易出现松脱，用开槽螺母配开口销可以实现可靠的机械防松，即使螺纹副出现少量间隙也不会发生螺母脱落的问题。在索具挂接场景里，环孔内通常会配套光滑的销轴或者直接穿入钢丝绳索具，这时候环孔的内壁粗糙度要控制在Ra3.2以下，避免粗糙的加工面磨损索具或者销轴，降低连接副的使用寿命；如果是用在食品加工、户外沿海这类有防腐要求的场景，零件表面还需要做镀锌或者不锈钢材质处理，避免锈蚀导致环孔内壁卡滞、构件强度下降。

　　很多新手设计这类零件的时候容易犯两个错误：一是环孔和杆部的过渡圆角做的太小，甚至直接做直角，做有限元受力分析的时候就能看到这个位置的应力会远高于材料的许用应力，实际受载的时候很容易从这个位置断成两截；二是螺纹段长度设计不合理，要么太短导致螺母拧到位后还压不紧被连接件，要么太长导致螺母拧紧后多余的螺纹段顶到环首对面的结构，或者伸出太长干涉其他运动部件。另外环孔的位置度也很重要，环孔的中心轴线需要和螺纹段的轴线垂直，偏差不能超过1度，否则装配的时候会出现销轴穿入困难、螺栓受附加弯矩的问题，长期受载会大幅缩短零件的使用寿命。

　　在设备维护场景里，这类铰接点位的螺栓需要定期检查，重点查看过渡圆角位置有没有出现疲劳裂纹、螺纹段有没有出现塑性变形、环孔内壁有没有出现异常磨损，如果磨损量超过环孔原直径的3%就需要及时更换，避免运行过程中发生断裂失效造成设备事故。和焊接式的吊环相比，这种一体式的环首螺栓不需要现场焊接，装配拆卸都更方便，而且可以根据不同的连接厚度更换不同螺纹长度的规格，通用性更强，在小载荷的铰接、挂接场景里完全可以替代焊接吊耳，减少现场焊接的工作量，也避免焊接缺陷带来的强度隐患。
