桁架式临时通行钢桥结构设计

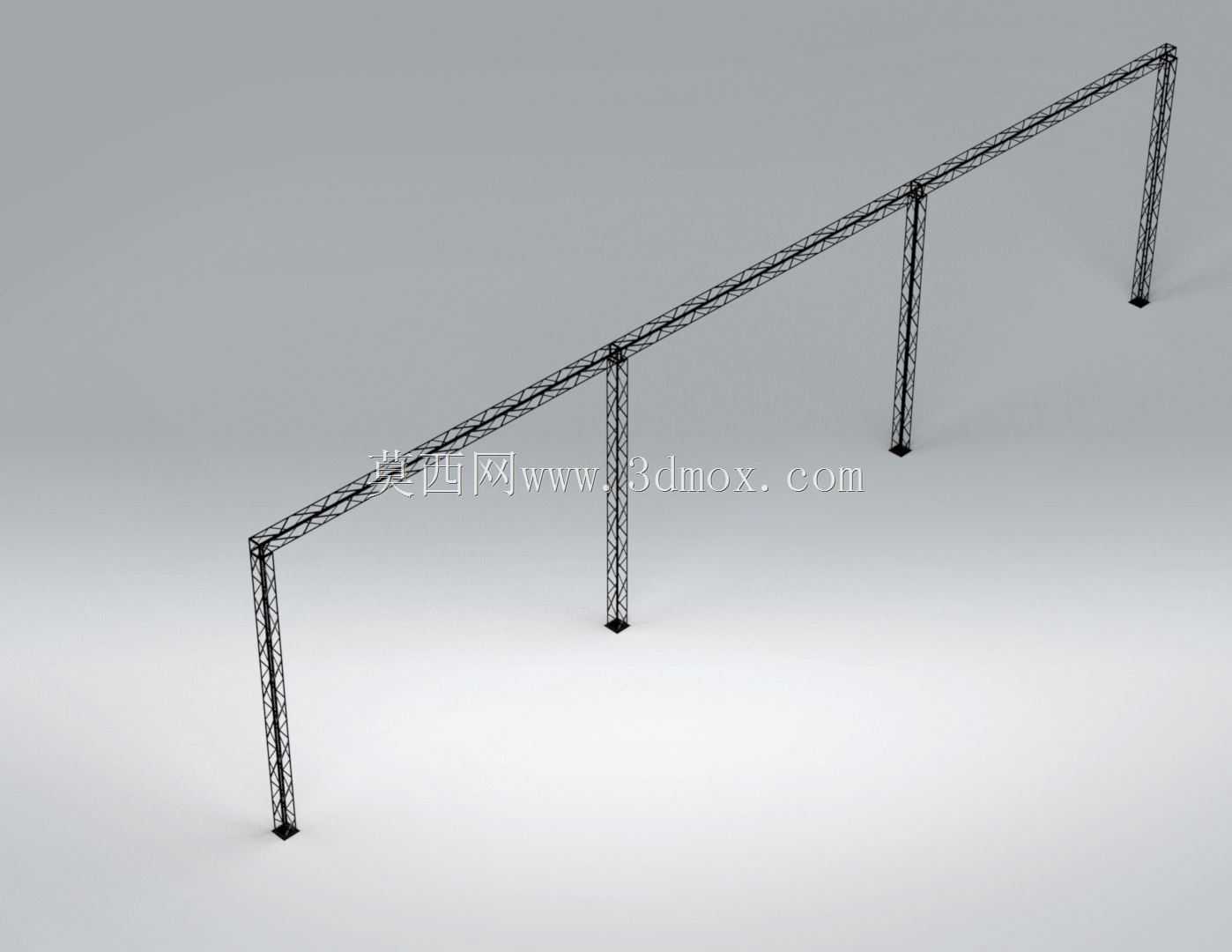

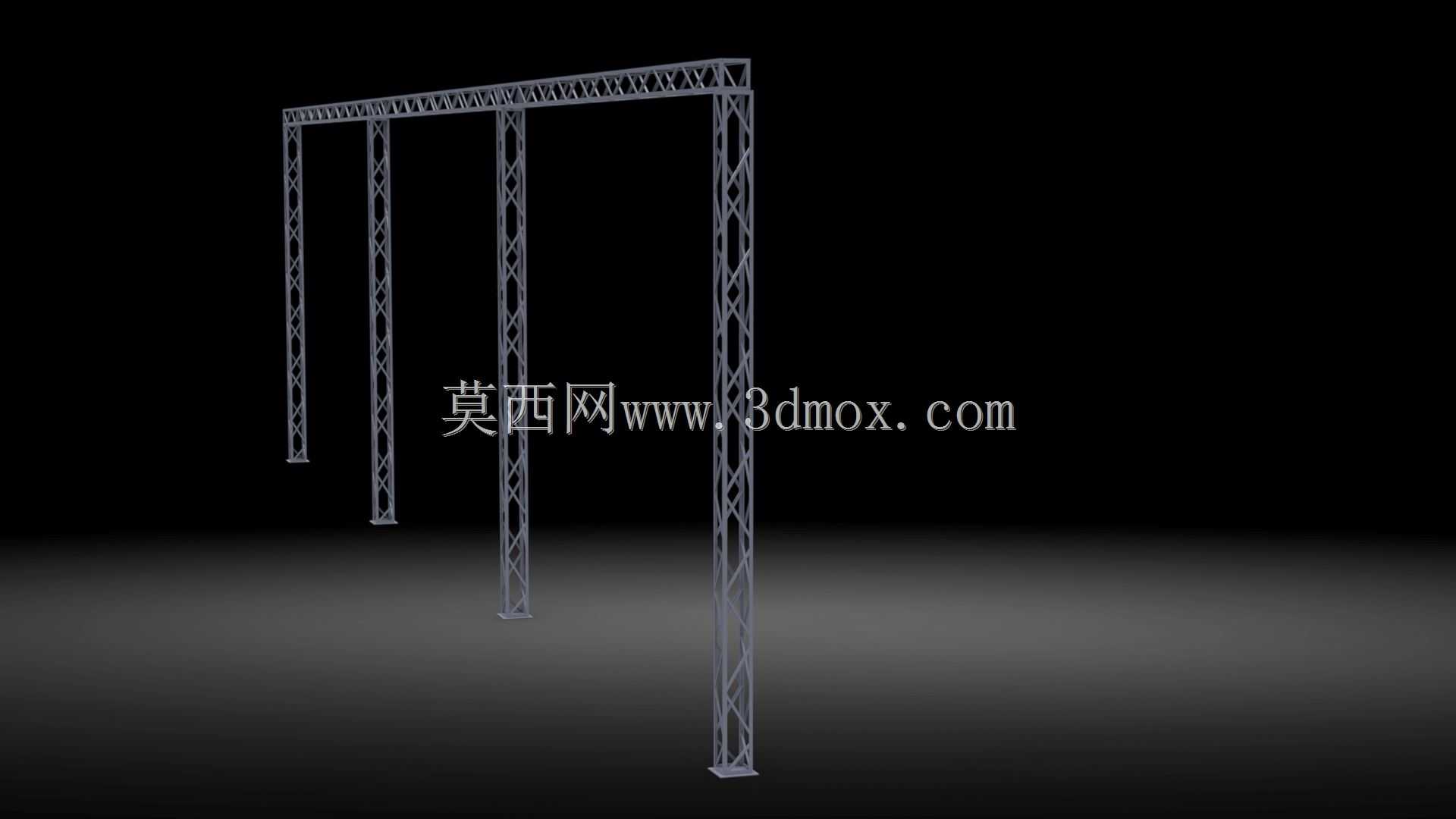

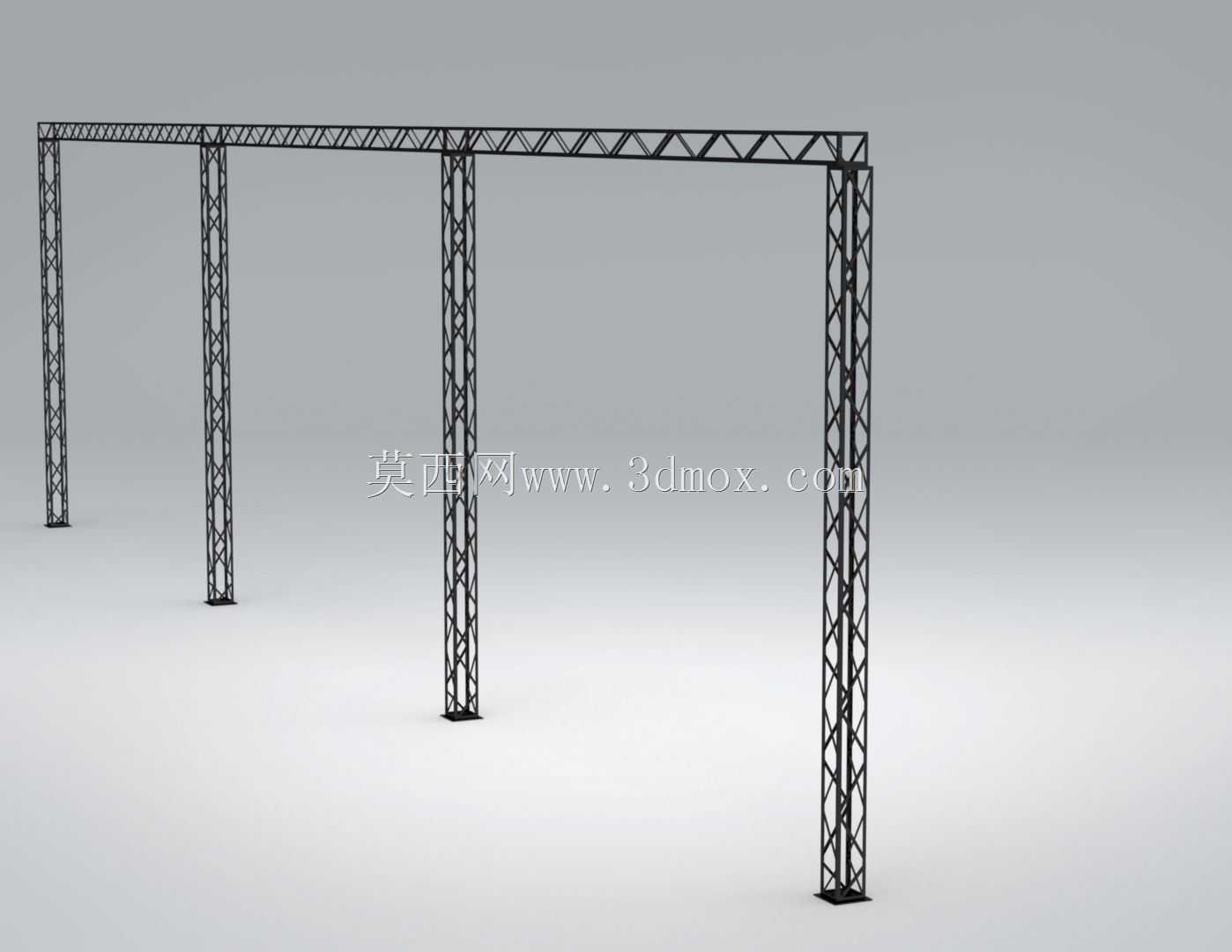

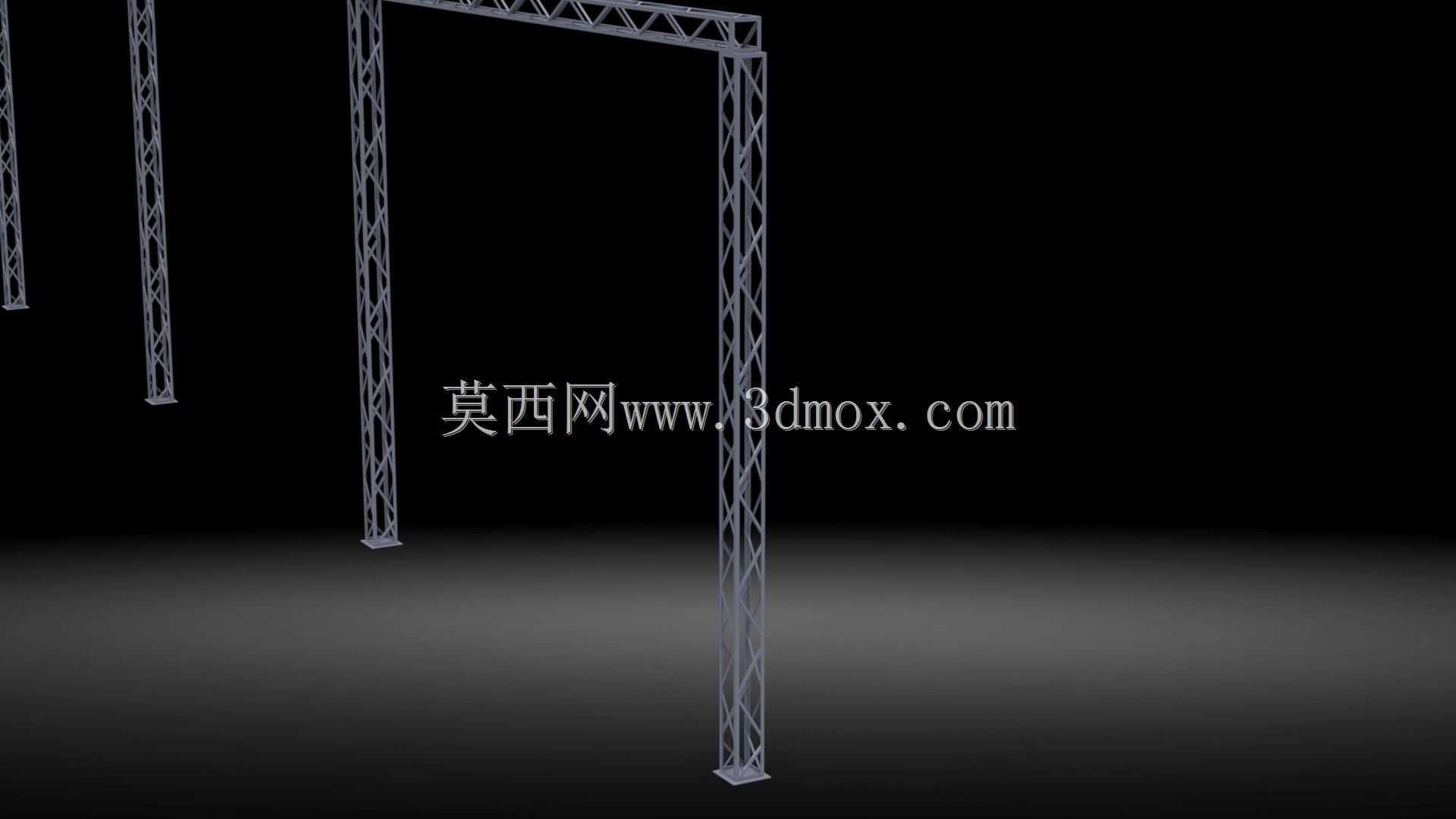

　　在户外临时作业、应急抢险、工地跨区通行这类场景里，常规的现浇混凝土桥或者重型钢桥搭建周期长，对场地基础要求高，很难满足快速部署的需求，这款桁架式钢桥就是针对这类场景开发的轻量化通行承载结构。从结构形式来看，它采用格构式桁架作为主要承重构件，四根竖向桁架立柱作为竖向支撑，顶部通过横向桁架梁连接成整体门架式承载框架，所有杆件均采用等边角钢拼接成三角形格构单元，三角形稳定结构可以在减少整体用钢量的前提下，大幅提升结构的抗扭、抗弯承载能力，避免实腹式构件带来的自重过大问题。实际使用时，这类钢桥可以根据通行宽度需求调整横向桁架的拼接段数，单根竖向立柱的底部设置了带锚栓孔的方形底板，安装时只需要在硬化地面或者预制混凝土垫块上打膨胀螺栓固定即可，

　　不需要做深度桩基，对场地的适应性很强，哪怕是临时平整的碎石场地，垫上厚钢板也能完成快速架设。设计过程中优先考虑了拆装运输的便利性，所有桁架单元的连接节点都采用标准化的螺栓连接板，没有现场焊接工序，单个桁架段的重量控制在两个人就能抬动的范围，不需要大型吊装设备就能完成整桥拼装，非常适合应急抢险时的快速部署，比如山区道路塌方后临时开辟人行通道、工地内部跨沟槽的临时作业通道、展会活动现场的临时跨线通行结构都能适用。从结构受力逻辑来看，竖向立柱主要承担竖向荷载传递，顶部横向桁架的上下弦杆分别承担拉压应力，腹杆则把桥面荷载均匀拆分传递到每根竖向立柱上，相比单根型钢做支撑的简易门架，这种格构式设计的长细比控制更合理，

　　哪怕是高度达到六米以上的支撑结构，也不会出现失稳晃动感，通行时的结构振动幅度很小，人员或者轻型非机动车通行时没有明显的晃动感。安装边界方面，单组门架的横向净跨度可以根据需求在3米到8米之间调整，竖向净空高度可以通过增减立柱的标准节段来调整，标准节段长度为1米，现场可以根据实际通行的高度需求自由组合，不需要额外切割加工。所有杆件的表面都做了镀锌防锈处理，户外长期使用也不会出现锈蚀剥落的问题，重复拆装周转使用的次数可以达到二十次以上，相比一次性的临时焊接钢架，综合使用成本更低。结构设计时还预留了桥面铺装的连接点位，顶部横向桁架的上弦杆每隔五十公分就预留了螺栓孔，可以直接铺设花纹钢板或者竹木跳板作为桥面板，不需要额外焊接固定件，

　　铺装完成后两侧可以直接加装标准化的防护栏杆，栏杆立柱同样可以通过预留螺栓孔直接固定，整个安装流程不需要专业的焊接工人，普通作业人员按照装配指引就能完成整桥搭建。在受力验算层面，这款结构的单平米均布荷载可以满足人行及轻型手推车通行需求，横向抗风等级可以满足内陆地区常规户外使用要求，遇到极端大风天气时，可以在立柱侧面加装斜向支撑缆风绳，进一步提升结构的整体稳定性。相比市面上常见的贝雷架钢桥，这款轻量化桁架钢桥的自重更轻，运输时只需要普通的小型货车就能拉运整桥的所有构件，不需要大型货运车辆，对于狭窄山路进场的应急场景适配性更好，而且构件的标准化程度更高，单个构件损坏后可以直接替换同规格标准件，不需要现场改制，维护成本极低。
