可调孔径叶片式虹膜机械机构

　　这类叶片同步开合的虹膜结构，最早脱胎于光学镜头的孔径光阑设计，如今早已跳出光学设备范畴，在工业自动化、流体控制、特种工装领域都有大量落地场景。做过管道通径调节、粉体定量投料、设备安全防护门的工程师大概率接触过类似结构，相比闸板、蝶阀类的通径调节方案，虹膜结构的核心优势是中心始终保持同轴，调节过程中通径截面始终为正圆形，不会出现偏心遮挡，这对需要居中过料、居中通光、居中避让的工况来说是不可替代的特性。

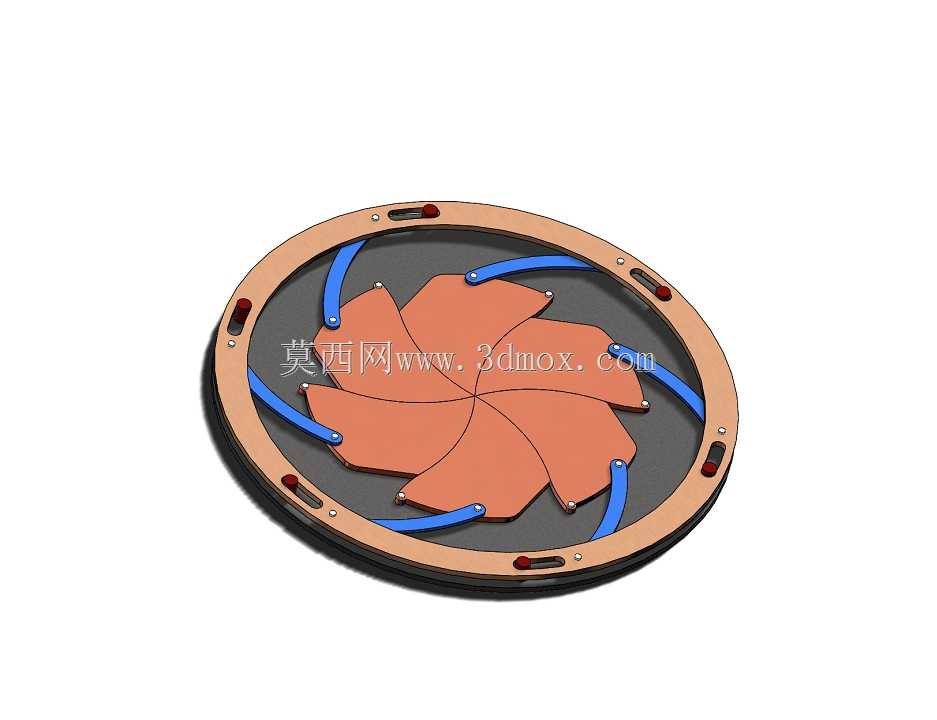

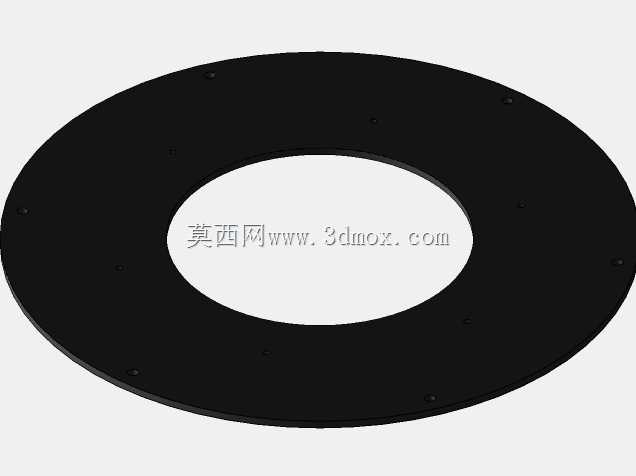

　　从结构组成来看，整套机构分为三个核心部分：最外侧的环形固定基座、周向均布的驱动摆臂、多片叠层布置的开合叶片。固定基座作为整个机构的安装基准，外圈预留了沉头安装孔，可直接通过螺栓固定在设备的法兰端面或者安装立板上，基座内侧开有环形导向槽，用来约束驱动摆臂的回转轨迹，保证所有摆臂的转动角度完全同步。驱动摆臂一端通过销轴铰接在基座的固定点位上，另一端通过小直径连接销与对应叶片的驱动孔配合，当外力驱动外圈的调节环转动时，会同步带动所有摆臂绕各自的铰接点偏转，进而带动所有叶片同步动作。

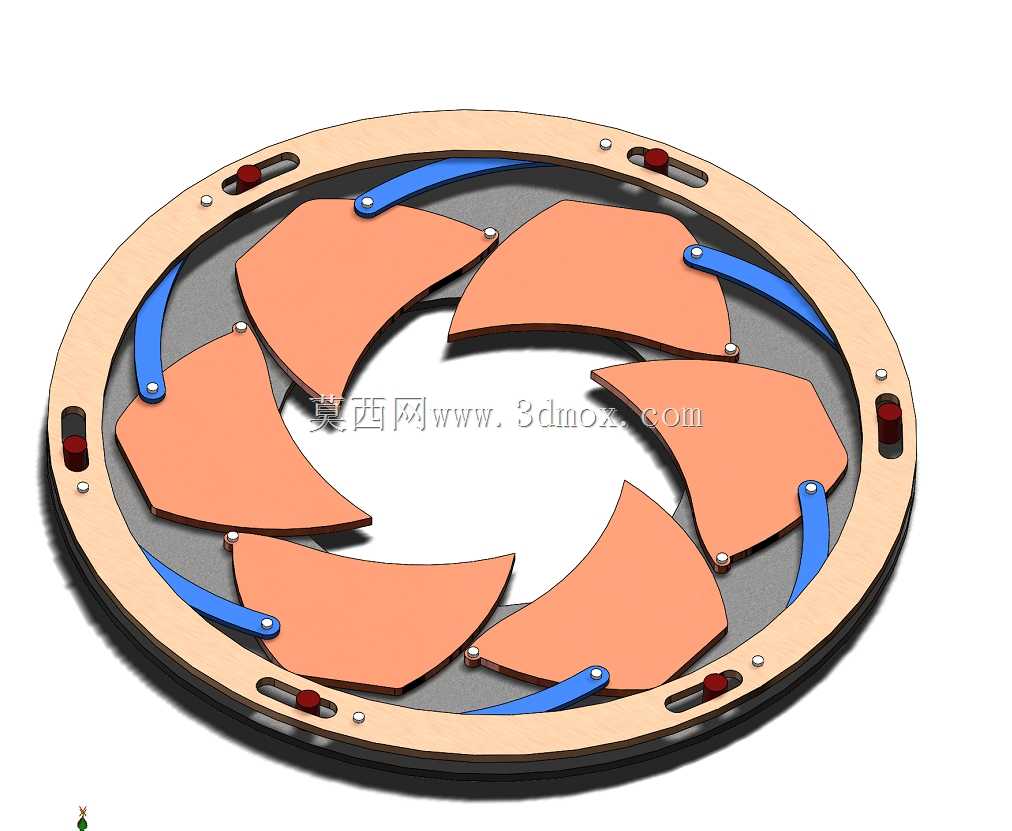

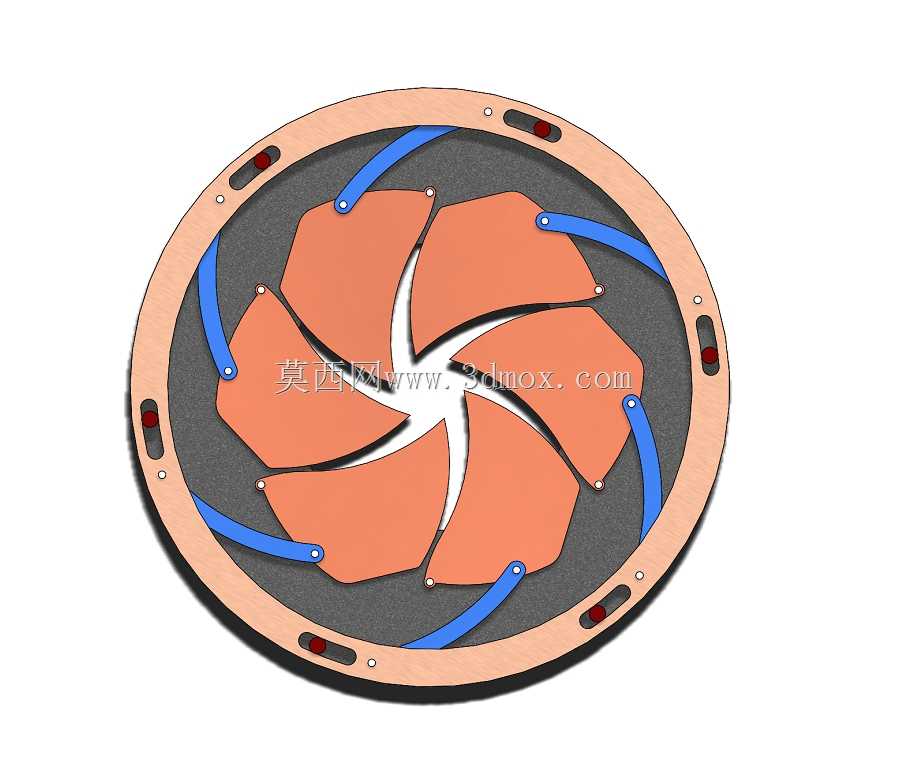

　　叶片是整套机构的功能核心，每片叶片的型线都是经过包络计算得出的，多片叶片叠层布置时，相邻叶片的侧边始终保持贴合，不会出现漏缝或者卡滞。这套模型里的叶片数量为6片，是兼顾调节范围、加工难度和开合流畅度的常用配置——叶片数量太少的话，小开度下通径的多边形棱角太明显，无法满足正圆形通径的要求；叶片数量太多的话，叠层间隙的累计误差会变大，加工和装配难度陡增，小尺寸工况下甚至会出现叶片互相干涉的问题。叶片的基材一般选用冷轧钢板或者硬质铝合金，表面做发黑或者阳极氧化处理，既要保证足够的刚度，避免开合过程中叶片翘曲变形，也要降低表面摩擦系数，减少叠层相对滑动时的阻力。

　　设计这类机构的时候，首先要明确两个核心边界参数：最大通径和最小闭合间隙。最大通径决定了固定基座的内圈最小直径，一般要比实际需要的最大过料直径大3-5mm，避免叶片完全打开时边缘剐蹭过料物料；最小闭合间隙则要根据使用场景确定，如果是用来做遮光光阑，闭合间隙要控制在0.1mm以内避免漏光，如果是用来做颗粒物料的截流，间隙要小于最小物料粒径，避免夹料或者漏料。安装边界方面，这类机构的轴向厚度一般控制在最大通径的1/8到1/6，属于薄型环形结构，安装时要注意基座的端面平面度，若安装面翘曲，会导致导向槽变形，直接出现摆臂卡滞、叶片开合不同步的问题。

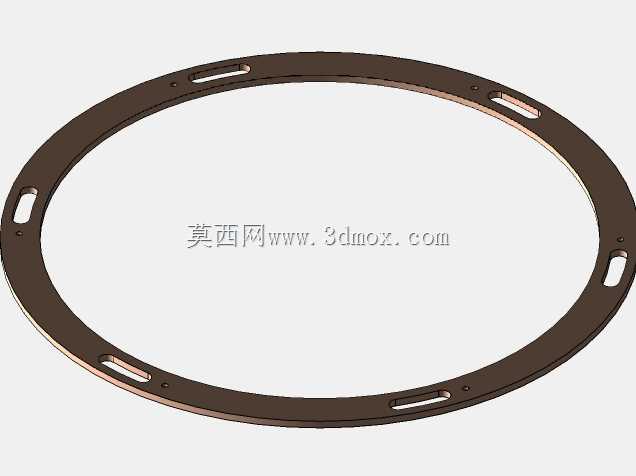

　　实际应用中，这类结构的驱动方式可以根据需求选配：手动调节的场景可以在调节环上加装拨杆，配合刻度盘实现孔径的定量调节；自动化场景则可以在调节环外圈加装齿轮，配合步进电机或者伺服电机实现电控调节，也可以通过气缸拉动调节环的拨块，实现全开、全闭两个工位的快速切换。要注意的是，驱动时的作用力要沿调节环的切线方向施加，避免出现径向分力导致调节环偏载，加剧导向槽的磨损。日常维护时，只需要定期在导向槽和摆臂铰接点加注少量润滑脂，清理叶片叠层之间的积尘或者物料碎屑，就能保证长期稳定运行，相比多瓣式的开合机构，虹膜结构的运动部件都在环形基座内部，没有外露的传动件，安全防护性能更好，也不容易被外界杂物卡滞。

　　在光学检测设备里，这类机构用来调节镜头的进光量，配合光源实现不同光照强度下的成像清晰度调节；在粉体包装设备里，它可以作为投料口的调节阀，根据包装规格调整投料通径，避免粉体撒漏；在特种试验设备里，它可以作为高温气流的通道调节机构，通过调整通径控制气流流量，中心同轴的特性可以保证气流场均匀不偏斜；甚至在一些安防设备的防暴孔、医疗设备的射线屏蔽口上，也能看到这类虹膜结构的应用，核心都是利用它同步开合、中心同轴、薄型安装的特性，解决其他调节结构无法适配的工况痛点。建模过程中需要特别注意叶片的运动仿真校验，要逐帧检查整个开合行程内，所有叶片之间没有硬干涉，连接销在叶片的驱动槽内滑动顺畅，没有死点位置，尤其是接近全闭和全开的两个极限位置，要预留1-2度的调节余量，避免加工误差导致机构到极限位置时出现顶死。
