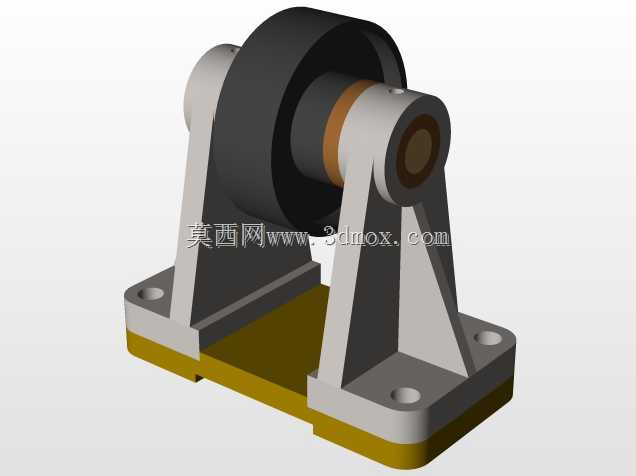

这套双支座滚轮支撑结构,在车间物料输送、小型工件回转工装、轻型带式输送机改向段、实验室小型辊道试验台这类场景里十分常见,核心作用是为绕轴转动的辊轮提供稳定的径向与轴向支撑,同时承担辊轮传递来的竖向载荷与少量侧向冲击。从结构组成来看,整套装配由左右对称的三角加强型支座、中部辊轮组件、穿装芯轴、底部安装底座四个核心部分构成,没有冗余的复杂零件,加工与装配门槛较低,适合中小批量的工装配套场景。

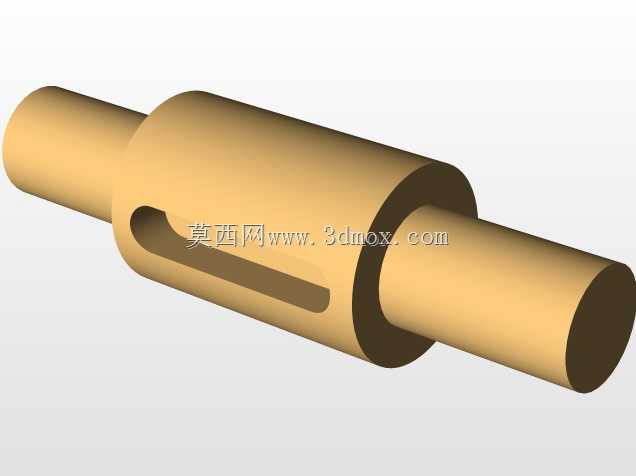

设计过程中首先要明确载荷边界,这类轻型支撑结构单组额定承重通常在50-200kg区间,适配的辊轮直径范围在120-200mm之间,芯轴直径根据承重需求可选20-35mm的调质45钢材质,避免长期受载出现弯曲变形。左右支座采用三角筋加强结构,是因为纯立式支撑板在承受竖向载荷时,根部会产生较大的弯曲应力,增加三角筋后可以将支座根部的应力集中系数降低40%以上,同时不需要额外增加支座的板材厚度,兼顾结构强度与材料成本。支座底部的安装法兰设置了四个沉头安装孔,孔位按照120-180mm的中心距排布,适配M8-M12的内六角螺栓安装,安装时需要保证两个支座的芯轴孔同轴度误差不超过0.05mm,否则会出现芯轴卡滞、辊轮转动阻力过大的问题,长期偏载还会造成芯轴与孔位的异常磨损。

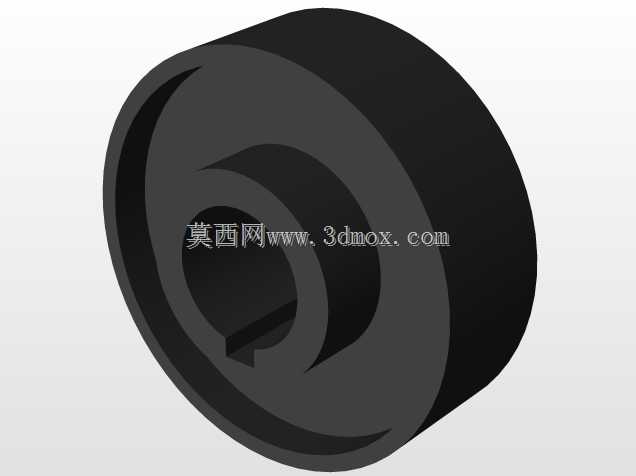

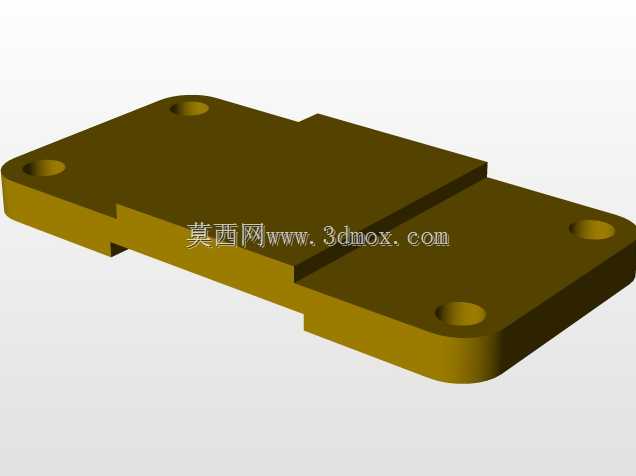

中部的辊轮组件采用分体式结构,外层是耐磨的尼龙或者橡胶包覆层,内层是钢制轮毂,轮毂与芯轴之间可以根据转速需求选择铜套滑动轴承或者深沟球轴承,当线速度低于0.5m/s时用铜套即可满足寿命要求,维护成本更低;当线速度高于1m/s或者需要频繁启停时,建议加装滚动轴承降低转动摩擦阻力。辊轮与轮毂之间设置的定位挡圈,是为了限制辊轮的轴向窜动,避免运行过程中辊轮偏移与支座侧面产生摩擦。底部的安装底座采用带定位凸台的结构,两个支座可以直接卡在底座的凸台上进行定位,不需要额外做划线找正,装配效率能提升60%以上,底座底面设置的减震垫槽,可以粘贴橡胶减震垫,降低辊轮运行时传递到安装机架的振动与噪音。
实际选型应用时,需要先确认安装面的平面度误差不超过0.1mm/m,如果安装面平整度不足,会导致底座受力不均,长期运行可能出现支座焊缝开裂或者螺栓松动的问题。如果用于工件回转工装,比如小型筒体焊接时的辅助支撑,还可以在芯轴端部加装角度编码器,配合驱动装置实现工件的定角度回转,适配焊接、打磨、喷涂这类需要回转作业的工序。这套结构的所有零件都采用常见的型材与板材加工,没有特殊的定制异型件,备件替换十分方便,支座部分采用Q235钢板焊接后去应力处理即可,不需要复杂的热处理工艺,辊轮的包覆层如果出现磨损,可以单独拆卸更换,不需要更换整套支撑结构,后期维护成本较低。在装配过程中需要注意,芯轴与支座孔的配合采用H7/h6的间隙配合,既保证装配顺畅,又不会出现过大的配合间隙导致芯轴晃动,轴承位置的配合则采用H7/k6的过渡配合,避免轴承内圈与芯轴出现相对转动造成磨损。
