集成式流体控制阀组壳体结构设计

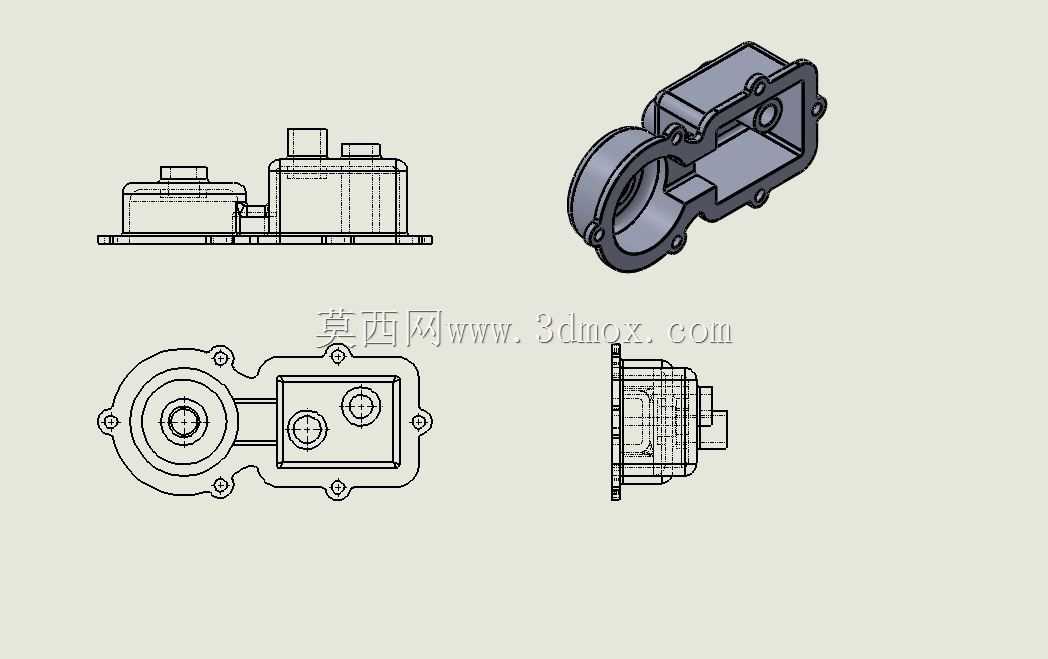

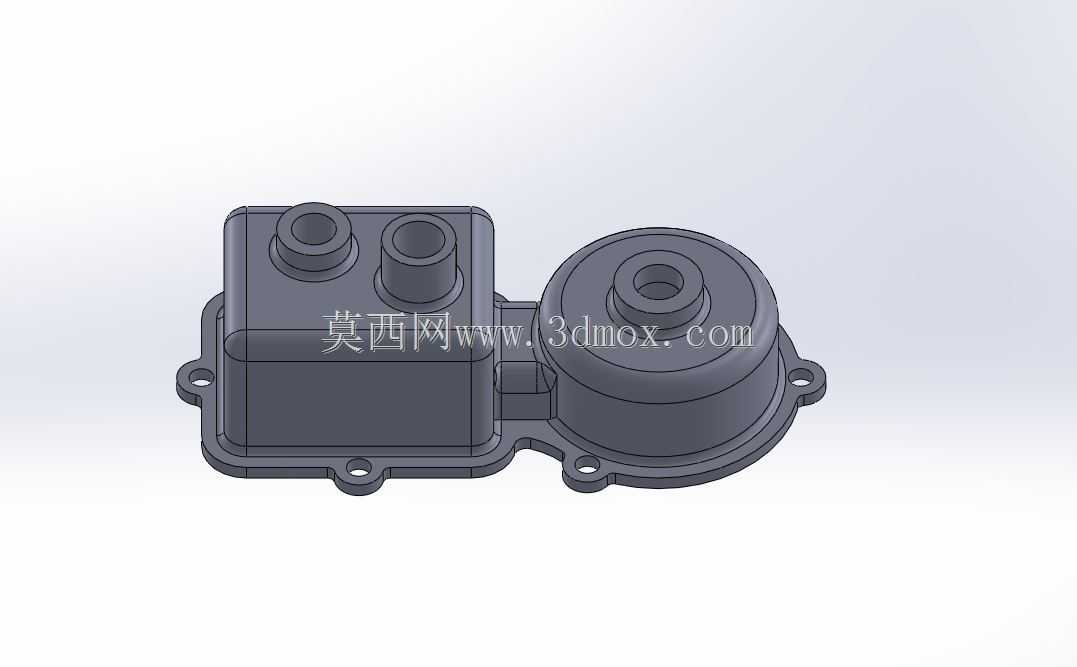

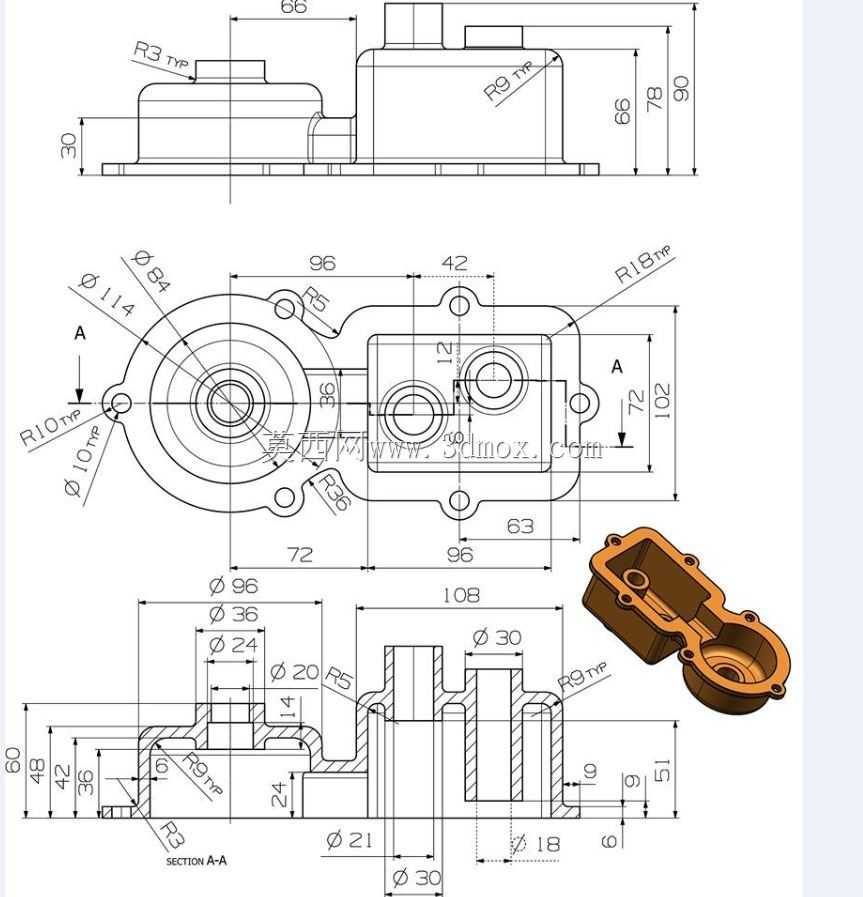

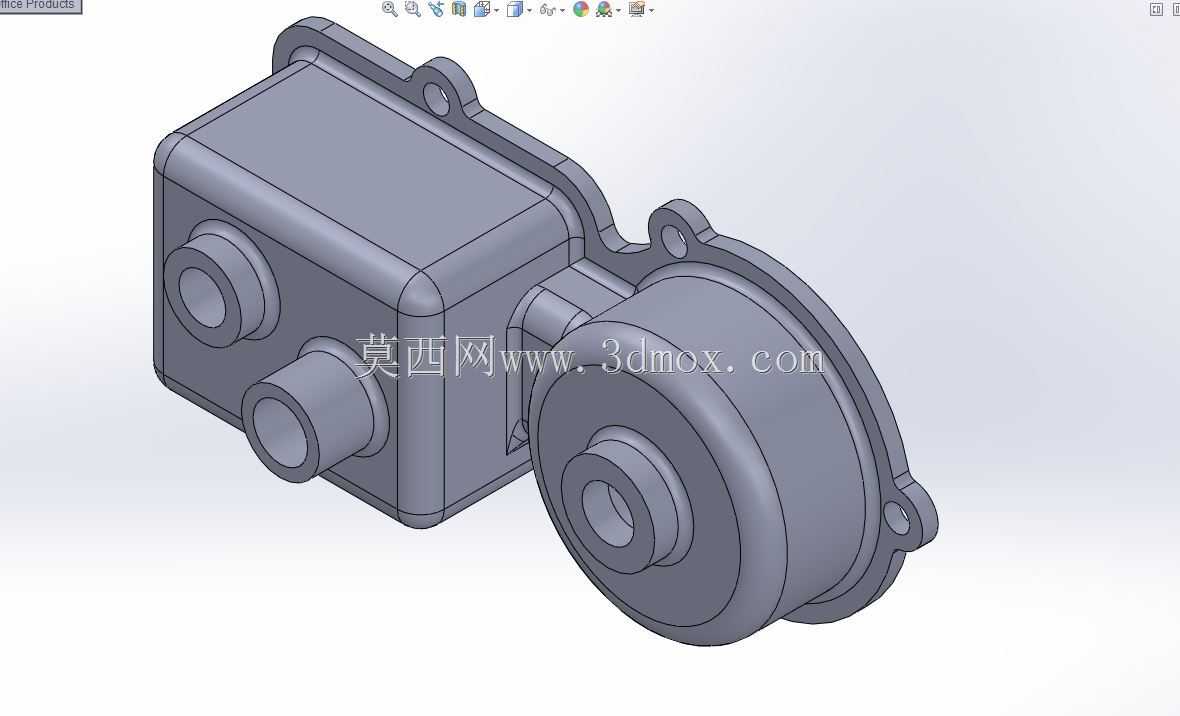

　　该壳体作为流体控制回路的核心承载部件，主要应用在小型气液介质输送的终端控制单元中，常见于小型自动化设备的气动控制支路、家用净水设备的流路切换模块、小型医疗设备的药剂输送控制单元这类对安装空间有严格限制的场景，承担着流道分隔、元件安装承载、介质密封防护的多重作用。从实际使用需求出发，设计时首先考虑了多通路集成的布局逻辑，将两个独立的进出液接口与一个主控阀安装腔整合在同一基座上，省去了外接管路连接的接头冗余，既减少了介质泄漏的潜在点位，也压缩了整体安装占用的空间，适配紧凑化设备的内部装配要求。外形上采用一体化铸造成型的基体结构，主体分为两个功能区域，左侧为矩形的控制电路容纳腔，右侧为圆形的主阀芯安装腔，两个腔体之间通过加强筋连为整体，

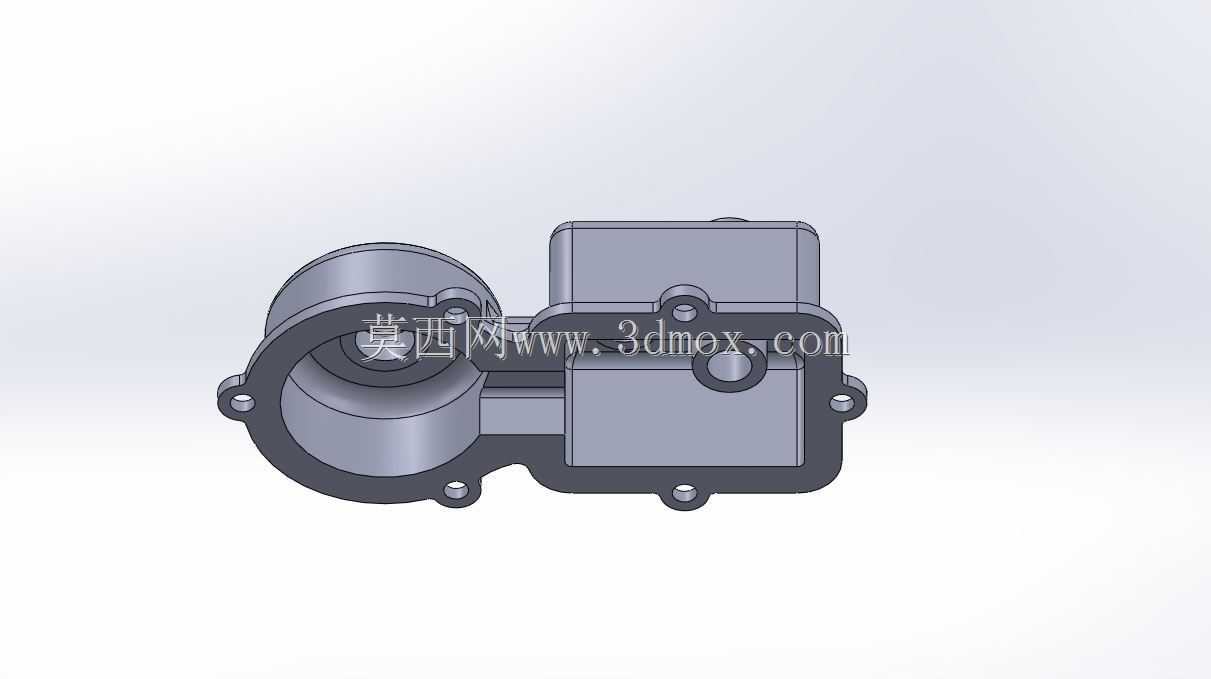

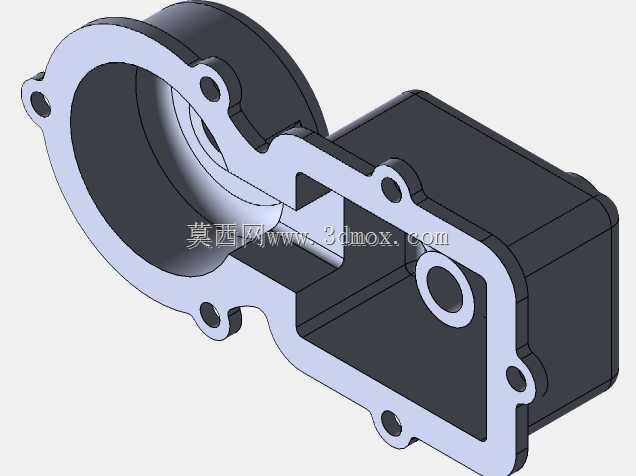

　　既保证了腔体之间的结构强度，也避免了装配时不同部件的干涉问题。安装边界设计上，在基体的四个延伸耳位设置了同轴的安装通孔，孔位周边做了局部加厚处理，避免螺丝锁紧时出现基体开裂的问题，四个安装孔的中心距按照通用小型阀组的安装规范设定，可直接适配多数现有设备的安装位，无需额外做转接板设计。接口部分的两个凸起接口采用标准的圆柱插接结构，接口外径匹配常用的软质管路内径，接口根部做了圆角过渡，减少管路插接时的应力集中，同时接口外壁预留了卡箍安装的空间，可配合喉箍实现管路的可靠固定，防止带压介质输送时管路脱落。主阀芯安装腔的圆形内壁设置了多层台阶结构，分别对应阀芯的定位面、密封圈安装槽、端盖配合面，各台阶的同轴度公差控制在0.05mm以内，

　　保证阀芯装配后动作顺畅无卡滞，密封圈槽的深度与宽度按照常规O型圈的压缩比设计，可实现1MPa以内介质压力的静密封，不会出现渗漏问题。左侧的电路容纳腔边缘设置了连续的密封凸台，可配合上盖的密封胶条实现腔体的IP65级防护，避免外界的粉尘、水汽侵入腔体内影响控制元件的正常工作，腔体内部预留了电路板安装的螺柱位，螺柱高度按照常规电路板的元件高度设定，保证装配后电路板与腔体内壁留有足够的散热间隙。结构强度校核方面，在两个腔体的连接位置、安装耳位与基体的连接位置都做了圆弧过渡处理，避免应力集中导致的部件断裂，基体壁厚根据不同位置的受力情况做了差异化设计，腔体主体壁厚保持均匀，避免铸造时出现缩孔、变形等缺陷，安装位、接口位置的壁厚做了局部加厚，

　　承受锁紧力与管路拉力时不会出现变形。实际装配过程中，该壳体可先将主控阀芯压装入右侧圆形腔体，装入密封件后用端盖压紧固定，再将控制电路板固定在左侧腔体内，完成电路与阀芯的接线后盖上上盖锁紧，即可完成整个阀组的核心装配，后续只需对接管路、固定安装螺丝即可投入使用，装配流程简单，零部件数量少，适合批量生产装配。流道设计上，壳体内部的连通流道采用圆弧过渡的转角设计，避免介质流动时出现直角死区，减少介质残留与流阻损失，对于输送洁净介质或者有卫生要求的场景，流道内壁可做抛光处理，避免介质残留滋生细菌，适配不同行业的使用需求。
