圆柱带钩式水波泽结构件三维设计

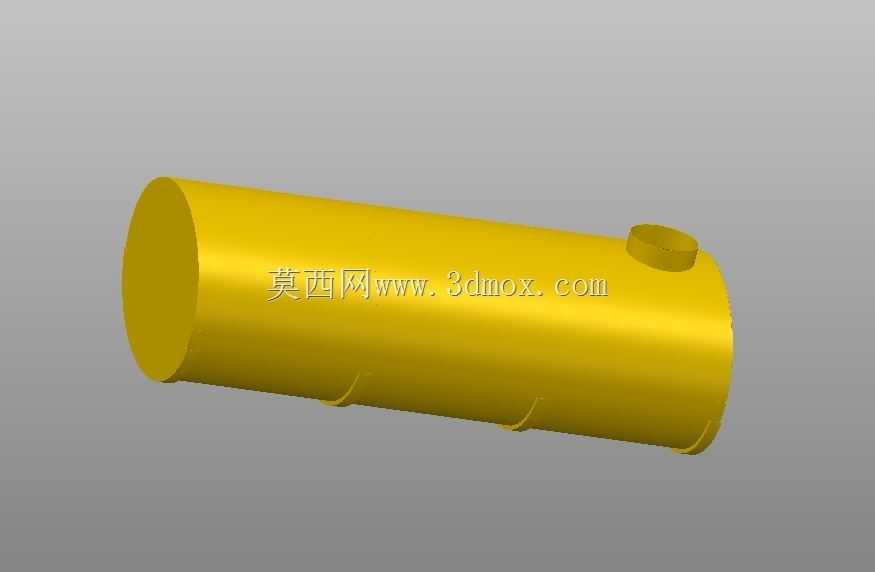

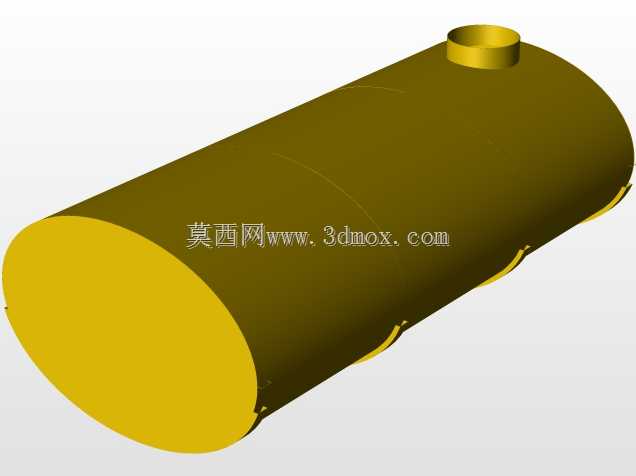

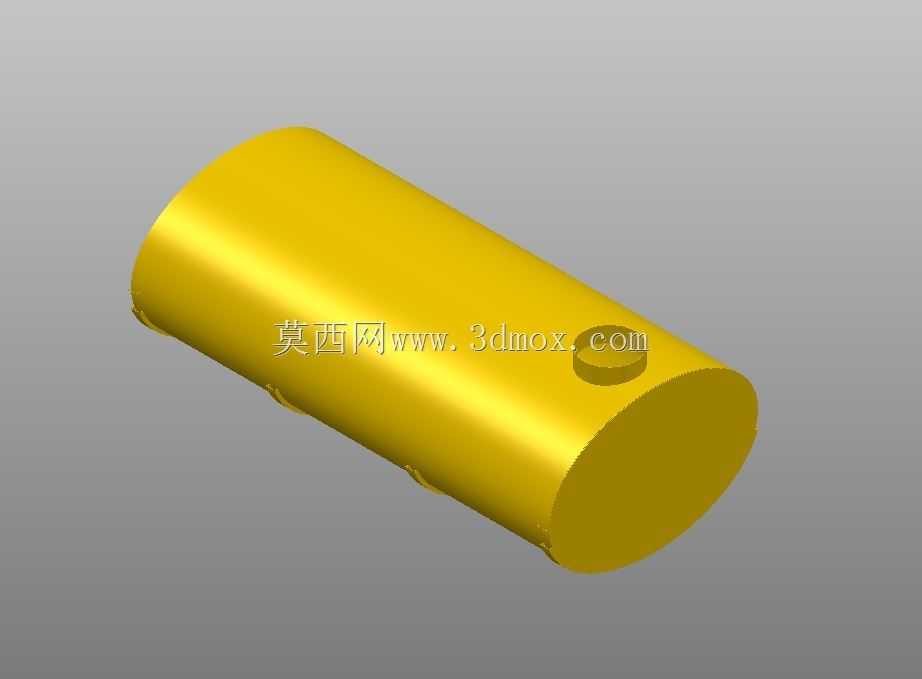

　　在流体混合、小型水处理单元的实际工况里，这类带弧形挂钩的圆柱构件常被用作扰流单元，安装在过水通道内时，圆柱主体顺着水流方向布置，外壁伸出的弧形弯钩会持续切割过流断面，打破流体的层流状态，让不同层的水体充分掺混，避免局部悬浮物沉积，相比普通光滑圆柱扰流件，这种带钩结构能在相同流速下提升30%左右的紊动强度，同时不会产生过大的沿程阻力。从结构设计逻辑来看，主体采用等径圆柱筒体结构，是为了适配现有圆形过水管道的安装空间，筒壁上开设的多组矩形缺口，一方面是减轻构件自身重量，降低安装时的承重负载，另一方面能让部分水流从缺口穿过，在筒体内部形成小范围旋流，和外部的扰流作用形成互补，避免构件背水面出现大面积的水流死区。

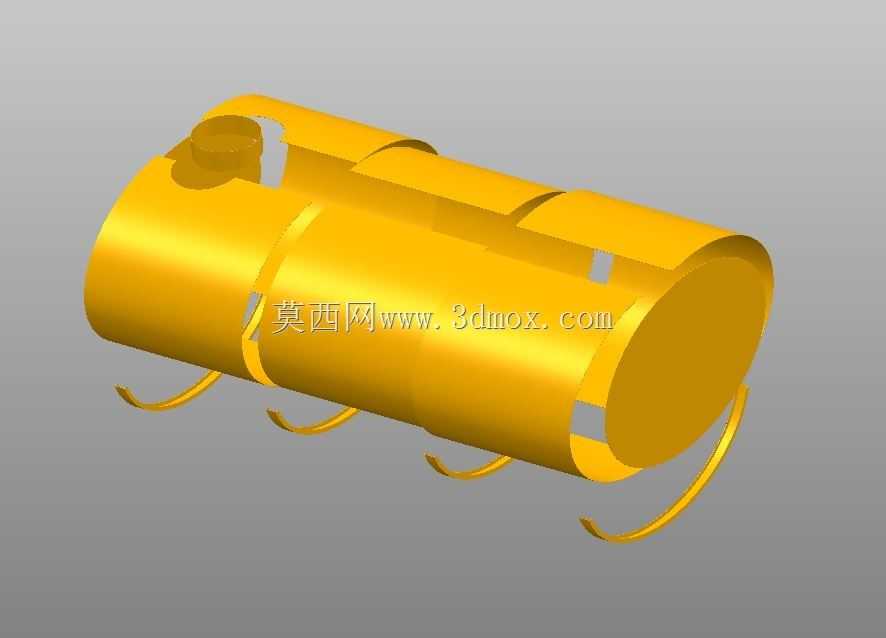

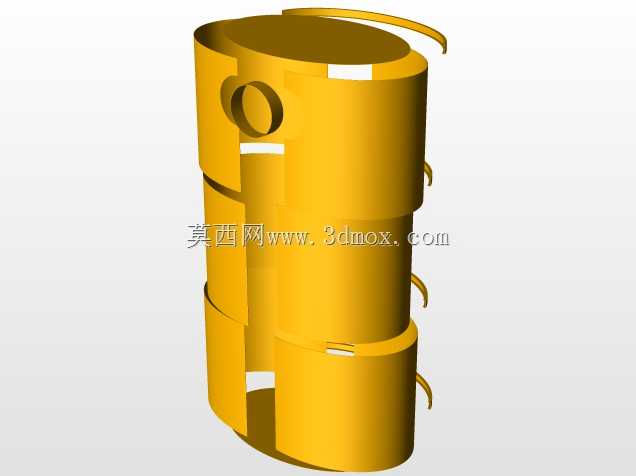

　　外壁的弧形挂钩采用等曲率圆弧设计，挂钩根部和筒体做了大圆角过渡，避免长期受水流冲击出现应力集中断裂，挂钩的伸出长度经过反复校核，既不会因为过长在高速水流下产生共振，也不会因为过短失去扰流挂附的作用，实际安装时，相邻两个构件的挂钩会交错布置，让整个过流段的紊流场分布更均匀。筒体端部的封闭端采用等厚圆弧封头，和筒体侧壁一体化成型，减少拼接缝隙带来的结构薄弱点，封头端面和筒体轴线保持垂直，安装时可以直接抵在管道内的定位台阶上，不需要额外设计复杂的定位结构，降低安装难度。筒壁上预留的小凸台结构，是用来穿装固定销轴的，安装时销轴穿过凸台上的通孔，把整个构件固定在管道内部的支撑筋上，凸台的高度经过控制，不会突出到筒体的最大外圆轮廓之外，

　　避免安装时和管道内壁发生干涉，凸台和筒体的连接位置同样做了加厚处理，承受水流冲击时的载荷能均匀传递到整个筒体壁面，不会出现局部载荷过大导致的变形。在实际选型适配时，需要先确认安装管道的内径，构件的最大外圆尺寸要比管道内径小2-3mm，预留出安装间隙和热胀冷缩的变形量，挂钩的外边缘到筒体轴线的距离不能超过管道内径的二分之一，避免挂钩和管道内壁碰撞，同时要根据实际过流的流速调整构件的安装间距，流速低于1m/s时，安装间距控制在筒体长度的1.5倍即可，流速高于2m/s时，安装间距可以放大到筒体长度的2倍，避免过密的构件造成过大的水头损失。这类构件也可以用在小型曝气设备里，作为气泡切割单元使用，

　　筒体上的缺口和弧形挂钩能把上升的大气泡切割成细小气泡，提升气液接触面积，增强曝气效率，这时候构件的材质需要选用耐腐蚀的工程塑料或者不锈钢，避免长期在污水环境中出现锈蚀，设计时要注意挂钩的厚度不能过薄，否则在气泡持续冲击下容易出现疲劳断裂，厚度一般控制在筒体壁厚的0.8倍左右，兼顾韧性和结构强度。从建模逻辑上看，整个构件以圆柱面为基础特征，先拉伸形成主体筒体，再通过旋转切除做出端部封头，之后用扫描特征生成外壁的弧形挂钩，最后通过拉伸切除做出筒壁的缺口和凸台上的安装孔，所有的过渡位置都添加了不小于R2的圆角，避免建模时出现尖锐棱角，也能减少实际生产时的应力集中问题，安装边界上，整个构件的最大轮廓尺寸以筒体的外圆和挂钩的最外端为限，安装时不需要额外的紧固件之外的配件，直接穿装销轴即可完成固定，后期维护时只需要抽出销轴就能更换构件，不需要拆解整个管道段，大幅降低运维的工作量。在流体工况下长期运行时，这种结构的受力分布比较均匀，水流的冲击力会沿着圆柱面分散到整个筒体，挂钩受到的冲击力会通过根部的过渡圆角传递到筒体壁面，不会出现局部应力突变，相比传统的栅格式扰流板，这种圆柱带钩结构的过流阻力更小，不容易缠绕水中的纤维类杂物，减少堵塞的概率，适合在含有少量悬浮物的水体环境中使用。
