办公文具收纳筒与彩色图钉组合结构设计

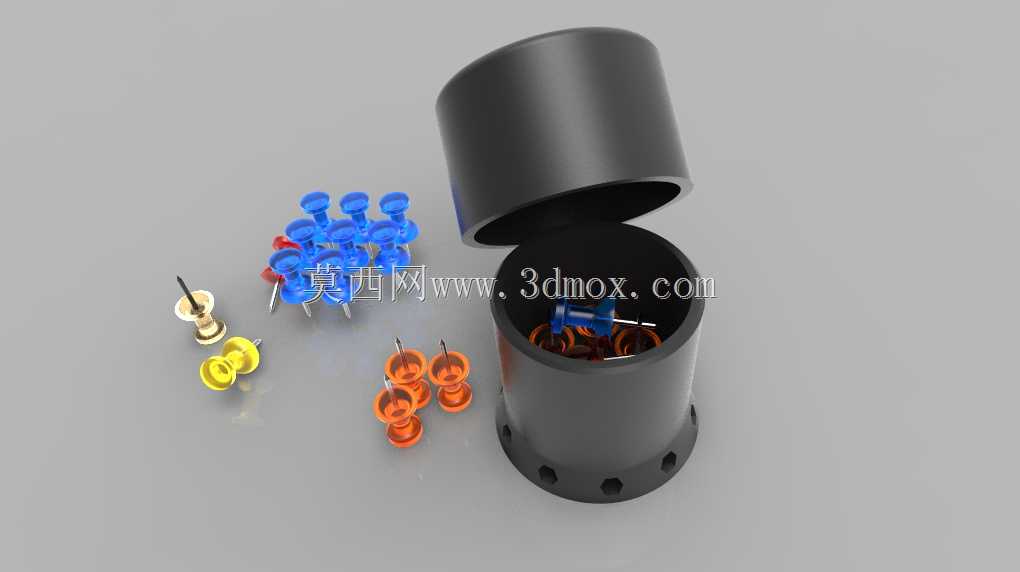

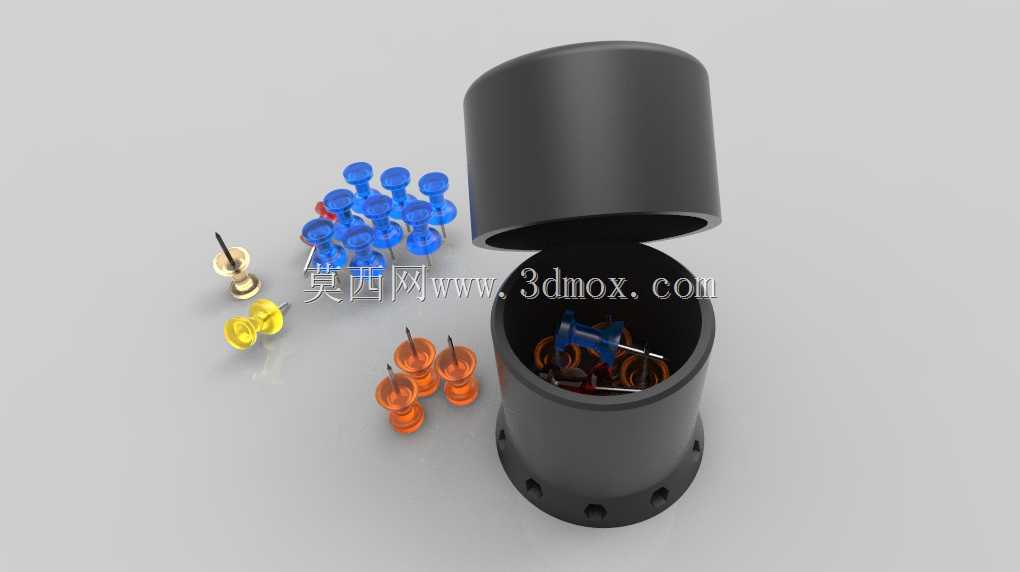

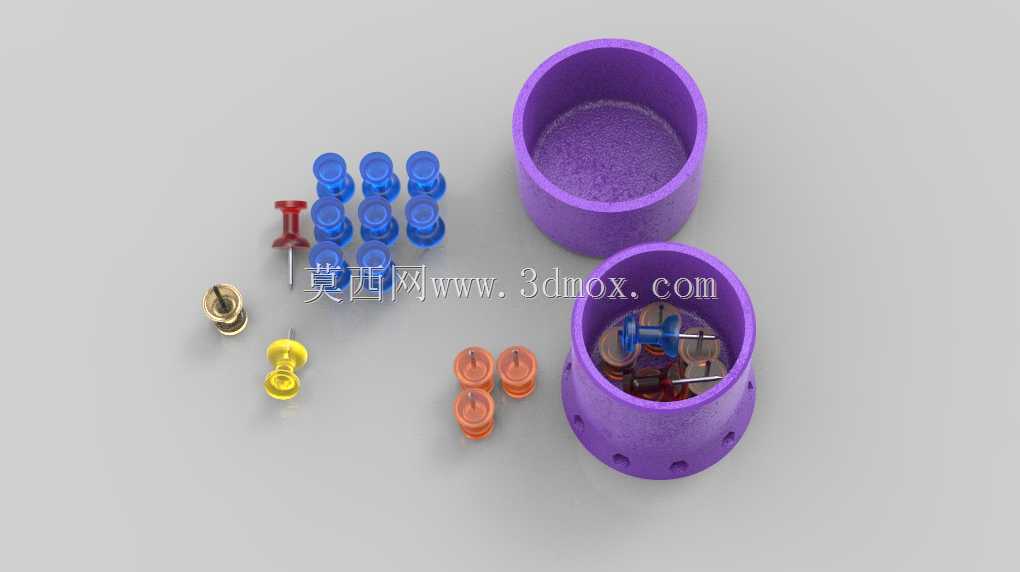

　　日常办公场景里，纸质文件的临时固定、公告栏内容张贴、设计草图的定位标记，都离不开图钉这类小型固定耗材，而零散图钉的收纳一直是办公桌面整理的常见痛点，这款带盖收纳筒搭配多色图钉的组合结构，正是针对这类实际使用需求完成的结构设计。从实际使用逻辑出发，设计时首先考虑的是图钉的取放便利性，收纳筒采用直筒深腔结构，筒身内径预留足够的手部伸入空间，日常取用图钉时无需倾倒筒身，手指可直接探入筒腔拿取，避免倾倒时图钉散落扎手的风险；筒盖采用插拔式配合结构，盖体与筒口的配合间隙控制在0.1mm以内，既保证闭合后不会因桌面晃动松脱，又能在需要开盖时单手握持筒身即可轻松拔开，无需额外的卡扣操作，适配办公场景下单手操作的使用习惯。

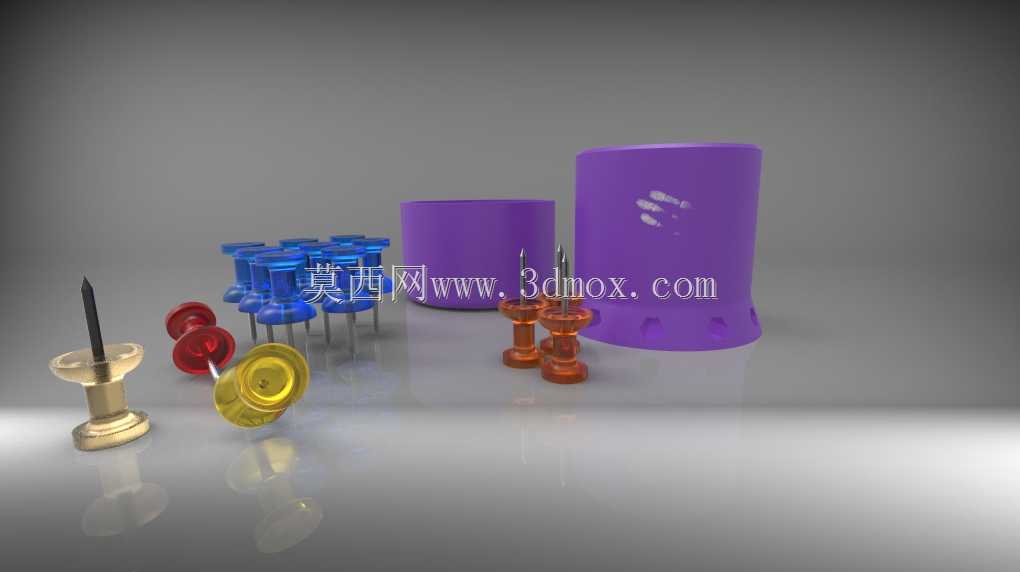

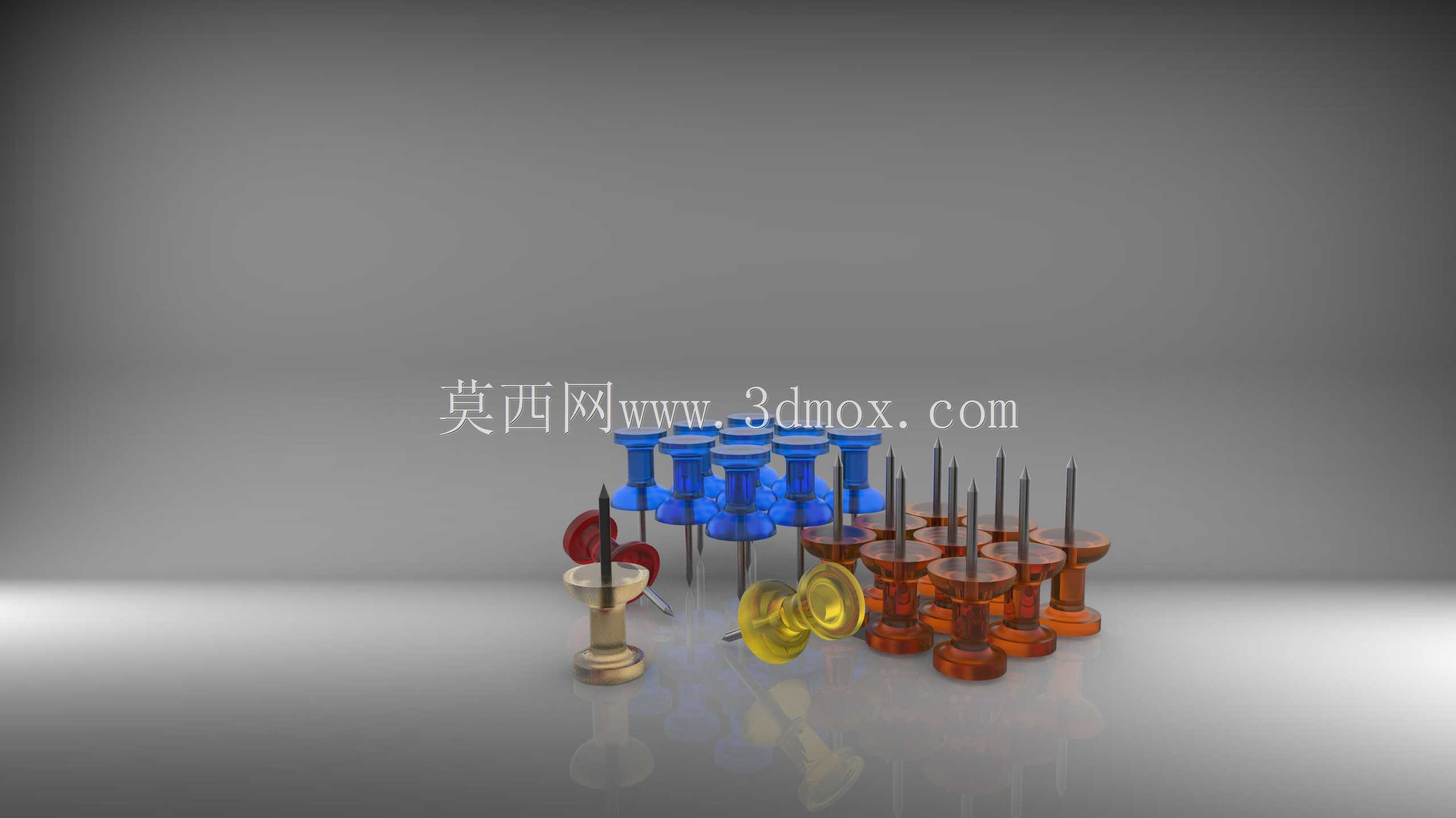

　　筒身底部设计有带均匀安装孔的法兰边结构，这部分结构并非冗余设计，针对需要将收纳筒固定在工位隔板、公告栏侧边的使用场景，可通过自攻螺丝穿过法兰孔将筒身固定在垂直安装面上，此时筒身轴线保持水平，筒盖的插拔方向与水平方向平行，配合间隙的公差设计可保证水平安装时筒盖不会自行滑落，同时取放图钉的动作路径更短，适合高频取用图钉的设计室、文印岗等工位使用。配套的多色图钉采用统一的结构尺寸，针体长度统一为10mm，钉帽直径统一为8mm，不同颜色的钉帽采用相同的外部轮廓，仅通过表面着色区分功能，比如蓝色可用于标记待处理文件、橙色用于标记已完成内容、黄色用于标记紧急事项，统一的尺寸保证所有图钉都能顺畅放入收纳筒，不会出现个别尺寸偏差导致卡滞的问题；

　　图钉的针体与钉帽采用过盈压装结构，压装深度控制在2mm，可保证正常按压力度下针体不会从钉帽中脱出，同时针体端部做钝化处理，避免取用过程中扎伤手指。从建模的结构细节来看，收纳筒的筒壁厚度设计为1.5mm，采用ABS工程塑料的常规壁厚参数，既保证筒身的结构强度，拿取时不会因轻微挤压变形，又能控制整体重量，空筒重量控制在30g以内，即使不通过法兰固定，放置在桌面时也不会因重心过高倾倒；筒盖的插入段设计有1°的拔模斜度，注塑生产时可顺利脱模，同时插入后与筒口的贴合面形成一圈密封结构，可阻挡桌面的灰尘进入筒腔，避免图钉针体长期暴露在潮湿环境中出现锈迹，影响固定时的穿刺顺畅度。实际安装边界方面，法兰边的安装孔中心距筒身外壁12mm，

　　安装孔直径为3.2mm，适配M3规格的自攻螺丝，垂直安装时筒身突出安装面的总高度为85mm，不会遮挡公告栏上的张贴内容，也不会与工位上的文件夹、笔筒等其他文具产生位置干涉；桌面放置时，筒身底部的法兰边形成直径45mm的支撑面，支撑面积足够大，即使手臂不小心碰到筒身，也只会产生小幅滑动不会翻倒。针对图钉的按压使用特性，钉帽的顶部做了微弧面设计，弧度与手指指腹的自然弧度贴合，按压时压强分布均匀，长时间连续按钉固定文件也不会出现指腹压痛的问题；针体的穿刺端采用30°的锥角设计，穿刺纸张、软木板、KT板等常见固定载体时阻力更小，无需过大的按压力度即可穿透固定，同时锥角的过渡段做了圆滑处理，不会在穿刺过程中刮划纸张表面，破坏文件的完整性。
