SOP封装集成电路引脚结构三维设计

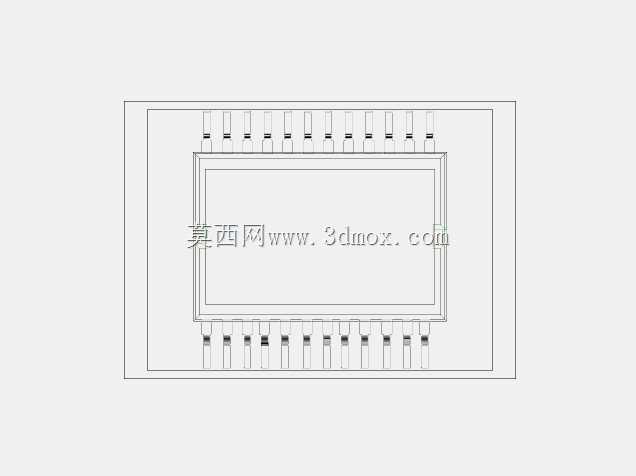

　　在消费电子、工业控制板卡的PCB布局布线工作里，这类双侧引脚贴装的集成电路封装结构，是板级硬件设计中最常接触的互连元件载体，建模时需要精准还原每一处结构细节，才能给后续的PCB封装匹配、结构干涉检查、整机组装仿真提供可靠的三维参照。做这个结构建模的时候，最先要锚定的是封装本体的安装边界，本体的长宽尺寸需要严格匹配对应规格IC的塑封体公差范围，本体厚度要兼顾塑封料的成型厚度与底部散热间隙的预留，不能出现建模尺寸偏大导致贴装时和周边阻焊层、丝印标识干涉的问题，也不能尺寸偏小导致引脚跨距计算出错，直接影响后续SMT贴装的对位精度。双侧引出的引脚是整个结构建模的核心部分，每一侧的引脚数量、引脚间距、引脚伸出长度、

　　引脚弯折弧度都要和实际量产的封装尺寸完全对齐，引脚的横截面厚度要匹配引线框架的冲压成型尺寸，引脚末端的焊盘接触段要做平整化处理，还原实际SMT焊接时引脚与焊盘的贴合面形态，建模时不能简化引脚的弯折结构，否则在做整板热仿真、焊点应力分析的时候，会因为结构简化导致应力计算结果出现偏差，无法准确评估温度循环下引脚的疲劳寿命。从实际应用场景来看，这类封装的集成电路广泛用在电源管理、信号调理、接口转换等板卡电路中，建模时除了还原可见的外部结构，还要考虑本体底部与PCB板面之间的间隙设计，这个间隙既要满足焊锡膏回流时的排气需求，避免出现虚焊、气泡等焊接缺陷，也要预留出涂覆三防漆时的漆层流动空间，不能让建模的本体底面直接和PCB板面完全贴合，

　　否则后续做整板的工艺仿真时会出现不符合实际生产的错误结果。设计建模思路上，优先采用参数化草图驱动的方式构建模型，先绘制单侧引脚的截面轮廓，通过阵列命令生成整侧引脚后，再以本体中心为对称面镜像生成另一侧引脚，最后通过布尔运算整合塑封本体结构，这样的建模方式后续如果需要适配不同引脚数、不同尺寸的同类型封装，只需要修改草图参数、阵列数量就能快速衍生新的模型，大幅提升同系列元件的建模效率。外形尺寸的校准上，要重点核对三个关键尺寸：一是两侧引脚最外侧端点之间的总跨度，这个尺寸直接决定了PCB封装焊盘的外侧边界；二是相邻引脚的中心间距，这个尺寸的误差必须控制在微米级，否则会出现贴装时引脚对位偏移，直接导致焊接短路；

　　三是本体下表面到引脚焊接面的高度差，这个尺寸决定了贴装时元件的坐高，会影响到后续点胶、固定工艺的参数设置。另外，建模时还要还原塑封本体表面的平整特征，不需要额外添加多余的标识纹理，保持结构的通用性，方便不同型号、不同丝印标识的同封装IC复用这个三维模型，在做整机结构堆叠检查的时候，只需要把这个模型导入到PCB装配环境中，就能快速检查元件和周边接插件、结构件、散热片之间的间隙是否满足装配要求，避免后期打样时出现元件干涉的问题。对于结构设计从业者来说，这类标准电子元件的三维模型不需要做过度的细节渲染，核心是尺寸精准、结构特征完整，能够支撑结构干涉检查、装配仿真、工艺验证的实际工程需求，不需要额外添加非工程类的装饰特征，保证模型导入到各类EDA、三维机械软件中时不会出现特征丢失、曲面破面的问题，能够直接用于后续的设计验证工作。
