立式杠杆式称重计量钟秤结构设计

　　这套钟秤结构主要面向小量程静态称重场景设计，常见于小型加工车间的工件分量抽检、仓储环节的零散物料称重、实验室小批量试样的重量核验等场景，区别于大吨位地磅与高精度电子分析天平，这类机械结构钟秤无需外接电源，依靠纯机械杠杆传动实现重量示值，在供电不稳定、强电磁干扰的车间环境下有不可替代的使用优势。

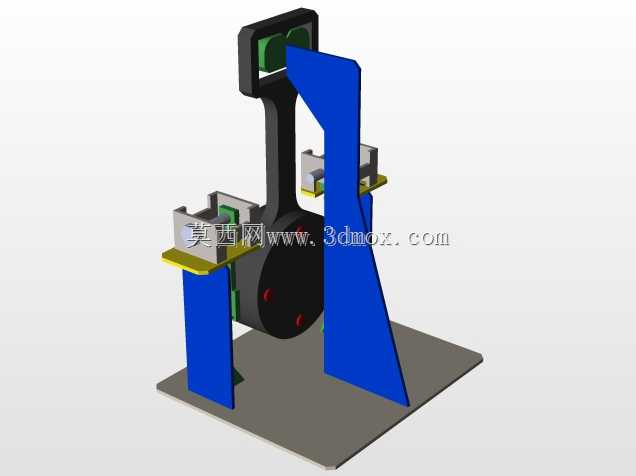

　　从实际功能逻辑来看，整套结构以杠杆力矩平衡为核心原理，上部的示值表盘通过连杆机构与下部的承重托盘联动，当待称重物件放置在两侧的承重托盘上时，承重板将垂直载荷传递至杠杆支点，通过预设的力矩比将载荷放大传递至表盘内的齿轮齿条机构，带动指针偏转实现重量数值的直观显示，整套传动链路无电子元器件，日常维护仅需定期清理传动部位的粉尘、校验杠杆支点的磨损量即可，长期使用的稳定性远高于同量程的低端电子秤。

　　设计过程中优先考虑了安装与使用的边界限制，底部采用整块方形安装底板作为承载基础，底板预留的安装孔可直接通过膨胀螺栓固定在水泥地面或者钢制工作台上，不需要额外做混凝土基础，整体安装占地尺寸控制在0.8米见方以内，垂直方向总高度不超过1.2米，适配常规车间操作台面的高度要求，操作人员站立状态下即可平视上部的示值表盘，不需要弯腰读数，长时间重复称重作业的疲劳度更低。两侧的承重托盘采用悬挑式设计，托盘表面做防滑压花处理，单次放置的物件尺寸不超过托盘边界即可，不会因为物件偏载导致杠杆卡滞，托盘下部设置的限位挡块可以避免超载时杠杆行程过大损坏内部传动件，当载荷超过额定量程120%时，限位块直接承接载荷，切断传动链路的受力路径，保护核心的杠杆与表盘机构。

　　机架部分采用双立柱斜撑式结构，蓝色的支撑立柱与斜撑之间通过螺栓拼接形成稳定的三角受力结构，相比单立柱结构，抗侧向偏载的能力提升40%以上，即使操作人员放置物件时产生侧向冲击，机架也不会出现明显晃动，保证示值的稳定性。传动连杆隐藏在立柱内侧的空腔内，外部的护板可以阻挡车间内的切屑、粉尘落入传动间隙，避免长期使用后出现传动卡滞、示值偏差变大的问题。表盘部分采用嵌入式安装在机架顶部，表盘外设置透明防护盖，防止磕碰损坏表盘刻度与指针，防护盖与表盘壳体之间做了密封处理，潮湿环境下使用也不会出现表盘起雾、刻度模糊的问题。

　　在结构细节处理上，所有的受力铰接点都采用耐磨铜套作为转动副，相比直接钢件铰接，铜套的自润滑特性可以减少日常注油维护的频率，铰接销轴设置了注油孔，每季度加注一次润滑脂即可保证转动灵活，铜套磨损后可以单独更换，不需要更换整个杠杆部件，后期维护成本更低。承重托盘与杠杆之间采用球面接触的传力结构，即使托盘上的物件放置位置有偏移，球面接触也能保证垂直方向的力准确传递到杠杆上，不会因为偏载产生附加力矩影响称重精度。整套结构的所有外露钣金件都做了喷塑处理，防锈能力适配车间内的切削液、润滑油飞溅环境，长期使用不会出现锈蚀掉漆的问题。

　　从建模逻辑来看，整套模型按照实际加工装配顺序搭建，所有的螺栓连接、铰接配合都按照实际装配约束设置，不存在干涉问题，结构工程师可以直接参考该模型调整量程参数，比如通过修改杠杆的力臂比适配不同的称重范围，调整托盘尺寸适配不同大小的称重物件，也可以在该结构基础上加装重量传感器，改造为机电结合的称重设备，满足数字化称重的升级需求。安装调试时，仅需要通过尾部的平衡砣调整空秤状态下的指针零位，再通过标准砝码校验刻度值即可投入使用，调试步骤简单，不需要专业的计量人员操作，车间的设备维护人员即可完成日常的校验与调试工作。
