道路侧边驼峰式排水格栅结构设计

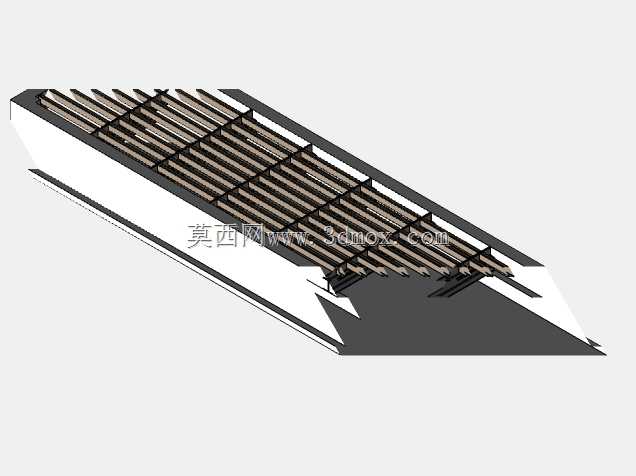

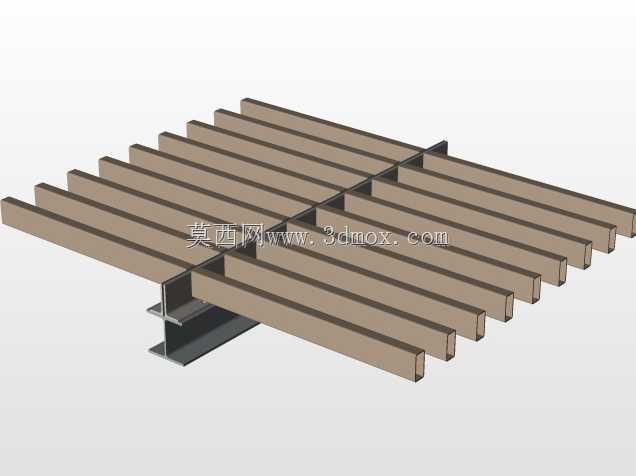

　　在市政道路、厂区硬化路面、园区步道的侧边排水系统中，这类驼峰结构的格栅是兼顾排水效率与通行安全的核心构件，不同于常规平面格栅的设计逻辑，驼峰式的凸起结构首先解决了平面格栅易被落叶、塑料袋、路面浮尘大面积覆盖导致排水孔堵塞的痛点，凸起的棱条结构能让片状杂物顺着坡面滑落至格栅侧边间隙，不会完全封堵过水断面，在短时强降雨的工况下，能持续保持稳定的过水能力，避免路面积水没过路缘石倒灌至人行道或者绿化带区域。从结构设计的角度看，这款格栅采用多组平行排布的承载肋条作为主体受力结构，肋条的截面做了上窄下宽的梯形优化，上部窄边可以减少与行人鞋底、车辆轮胎的接触面积，降低雨雪天气下的打滑概率，下部宽边则能提升肋条自身的抗弯截面模量，

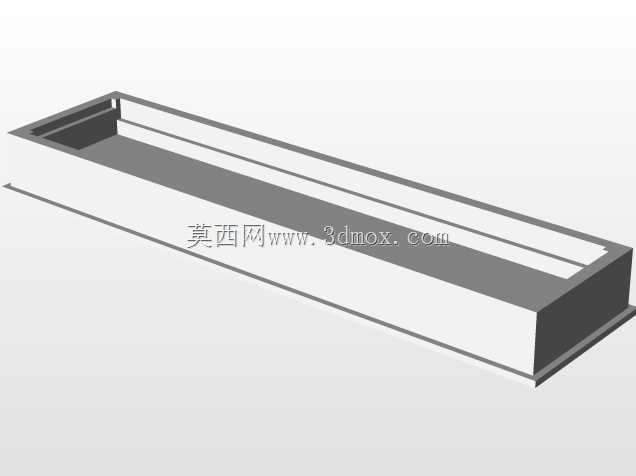

　　在承受轻型车辆碾压、行人频繁踩踏的载荷时，不会出现肋条弯折断裂的问题。格栅整体的驼峰弧度经过反复校核，最高点与路面安装基面的高差控制在合理区间，既不会因为凸起过高绊倒通行人员，也不会因为高差过小失去导排杂物、提升过流能力的作用，格栅两侧的安装边框做了加厚处理，边框上预留的安装孔位可以直接与预制的混凝土排水井基座通过膨胀螺栓固定，安装时不需要额外做焊接或者二次浇筑作业，能大幅缩短现场施工的周期。在实际应用场景中，这类格栅除了适配市政道路的侧边排水沟，也可以用在地下车库出入口的截水沟、景观园区的雨水篦子点位、工业厂房周边的排水渠位置，不同场景下的安装边界可以根据基座的尺寸做同比例缩放，核心的驼峰肋条受力结构不需要做大幅调整，

　　只需要对应调整肋条的壁厚、整体边框的长宽尺寸就能适配不同的载荷等级要求。设计过程中还考虑了长期使用的维护便利性，肋条之间的间隙宽度统一控制在20毫米以内，既可以保证大流量雨水的快速通过，也能避免高跟鞋鞋跟卡入间隙、自行车轮卡滞的安全隐患，同时间隙的纵深做了平滑过渡处理，不会出现容易卡嵌杂物的死角，日常保洁只需要用高压水枪顺着肋条方向冲洗，就能将附着在格栅表面的泥沙、杂物冲离，不需要人工逐一抠除缝隙里的堵塞物。格栅的整体框架采用一体化的焊接成型思路，所有肋条与边框的连接位置都做了满焊处理，避免长期受载后出现肋条脱焊、松动异响的问题，边框底部做了向内翻的折边结构，安装时折边可以直接搭在排水井的基座支撑面上，增大接触受力面积，

　　即使固定螺栓出现松动，格栅也不会轻易移位或者掉落至排水渠内。从通行适配性来看，驼峰的坡面角度做了缓坡处理，无论是行人步行、非机动车推行还是轻型机动车低速碾压，都不会有明显的颠簸感，不会对通行舒适度造成影响，同时凸起的结构还能起到一定的减速提示作用，在靠近人行道的路边安装时，能提醒驾驶员注意路缘边界，避免车辆过于靠近人行道引发行驶安全问题。在排水性能的匹配上，肋条的排布密度经过过水流量计算，在常规的道路排水设计重现期标准下，单延米格栅的过流能力可以覆盖对应汇水面积的峰值雨水流量，不会出现排水能力不足导致的路面积水问题，肋条表面做了防滑的纹理处理，即使在格栅表面积水的情况下，行人踩上去也能保持足够的摩擦力，减少滑倒的风险。
