滚轮柱塞式行程限位检测开关结构

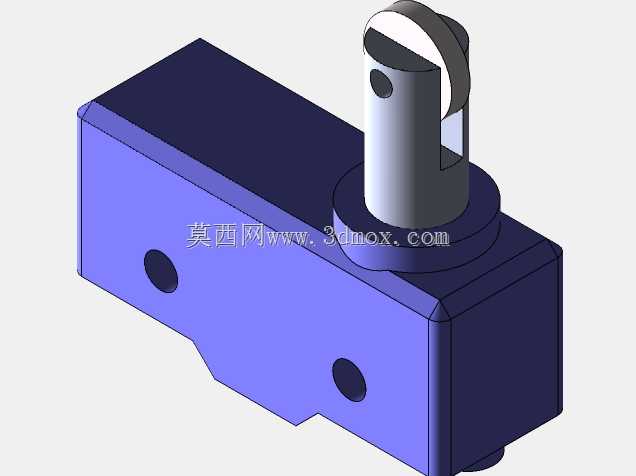

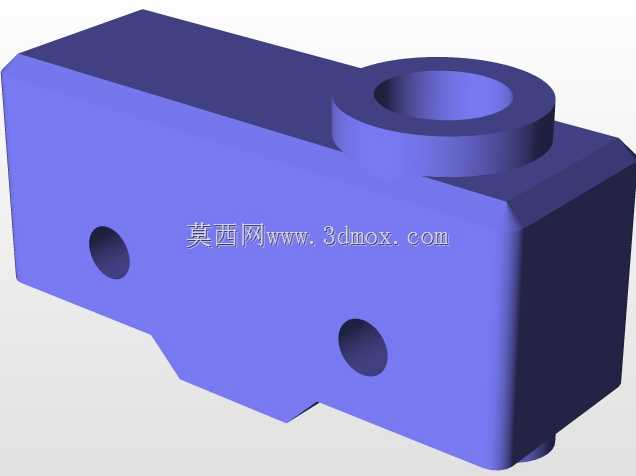

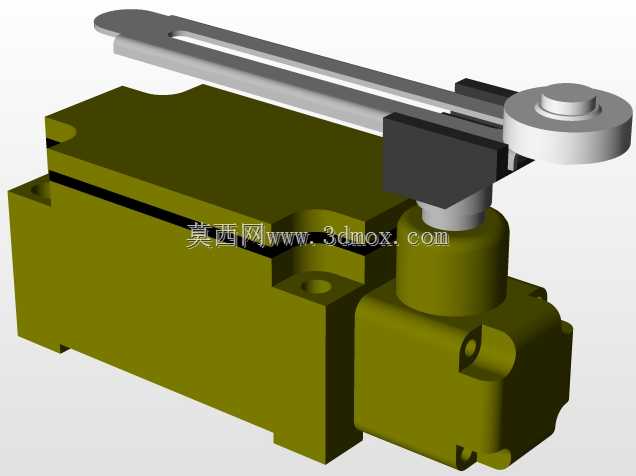

　　在自动化生产线、机床进给机构、物流输送线、起重设备的行程限位场景里，这类带滚轮柱塞的限位开关是最常用的位置检测触发元件，核心作用是在运动部件抵达预设边界位置时，通过机械接触触发内部触点通断，完成位置信号反馈、行程切断、方向切换或者安全联锁的动作，避免机构超程运行引发碰撞、过载或者设备损坏。不同于无滚轮的直动式限位开关，顶部的滚轮结构能把运动部件的直线或者侧向滑动接触转化为滚轮的滚动摩擦，大幅降低接触过程中的磨损量，延长触发端的使用寿命，同时也能减少接触瞬间的卡滞风险，适配高速往复运动的机构触发场景。从结构设计逻辑来看，主体采用方正的盒式基座设计，基座侧面预留两个沉头安装孔，孔位的中心距、沉孔深度都按照常规低压电气元件的安装规范设定，

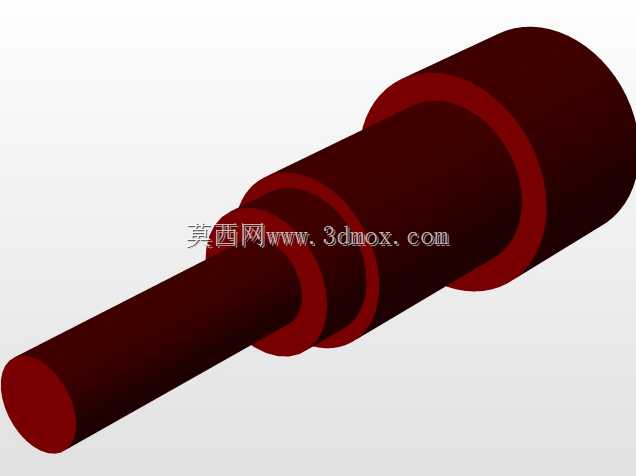

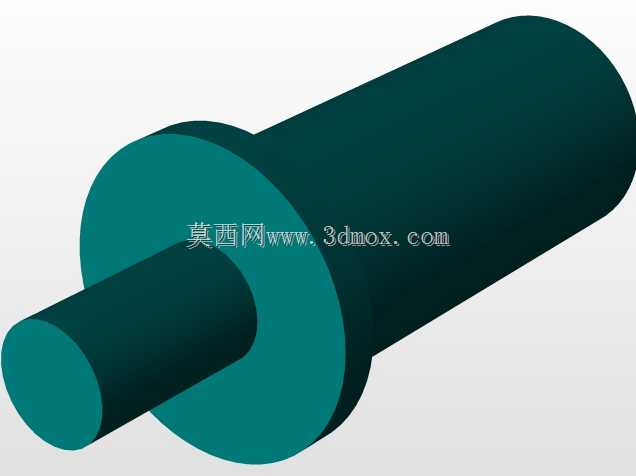

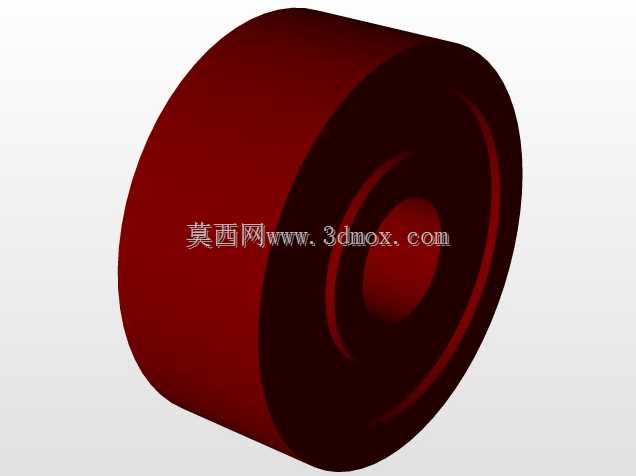

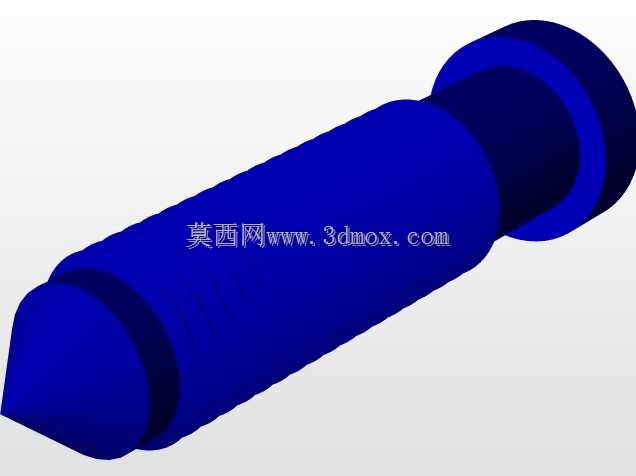

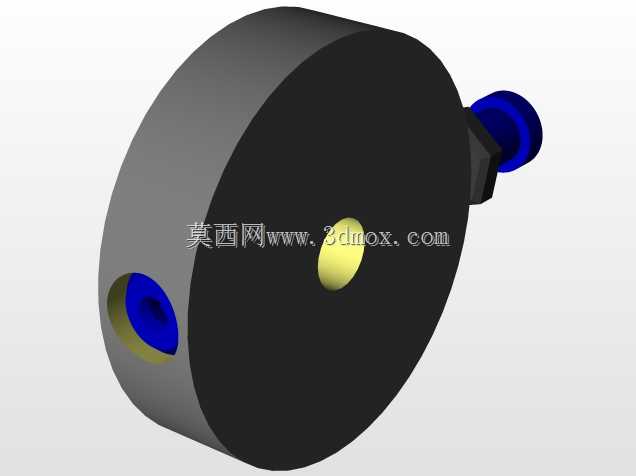

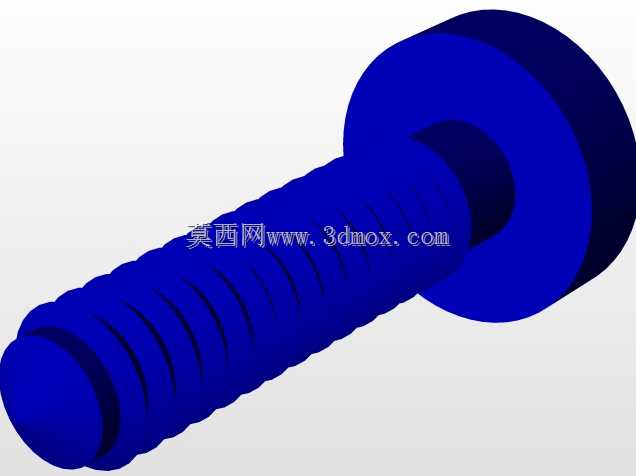

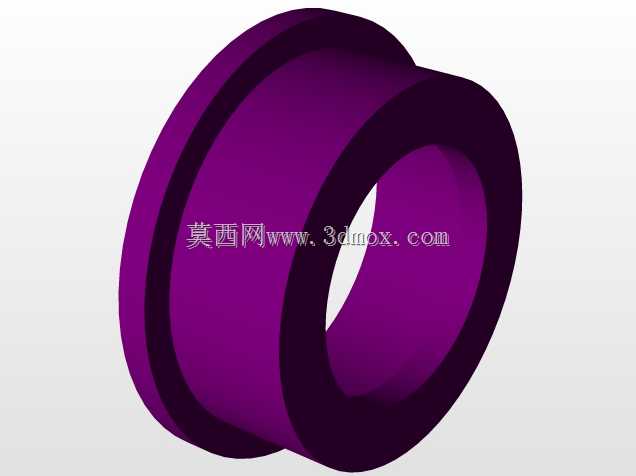

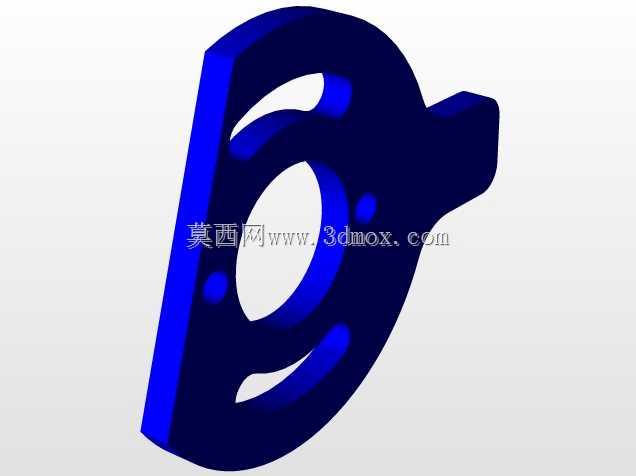

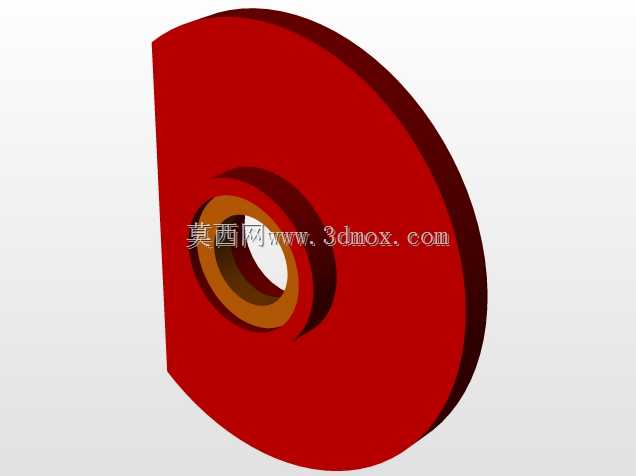

　　安装时可以直接通过M3或者M4的内六角螺丝固定在设备的安装板、型材支架或者机构基座上，安装面做了平整化处理，不需要额外加工定位凸台就能保证安装后开关本体不出现歪斜，避免触发位置偏移。顶部的柱塞触发部分做了阶梯式轴径设计，下部的大直径轴段和基座内部的导向腔配合，保证柱塞上下运动的同轴度，避免长期受侧向力出现卡涩；上部的滚轮通过销轴固定在柱塞顶端的开槽位置，滚轮的外圆高出柱塞顶端，运动部件接触时首先触碰滚轮外圆，滚轮受力后带动柱塞下压，触发内部的微动触点结构，滚轮的转动间隙控制在合理范围内，不会因为间隙过大导致触发行程出现偏差。基座的边角做了小倒角处理，既避免安装时锐边划伤操作人员，也能在多元件密集排布时减少和相邻元件的干涉。

　　内部的触点触发行程做了冗余设计，柱塞下压到额定行程的三分之二时就能完成触点可靠切换，剩余的下压行程作为超程保护，避免运动部件过冲直接压坏开关内部结构。在实际选型应用时，需要注意安装边界的预留：开关本体的宽度、高度方向要留出至少5mm的操作空间，方便后期接线和维护；滚轮的触发方向要和运动部件的行进方向对齐，避免侧向受力导致柱塞弯曲变形；安装孔的固定螺丝要加装防松垫圈，在有振动的设备场景下防止螺丝松动导致开关移位。这类开关的触发力经过调校，既不会因为触发力过小被设备运行的振动误触发，也不会因为触发力过大导致运动部件触碰时出现卡顿，适配绝大多数工业自动化设备的位置检测需求，在输送线的工件到位检测、机床的工作台软硬限位、

　　升降设备的上下极限位保护、自动化夹具的开合位置确认场景中都能稳定工作。建模过程中对各个配合面的公差做了合理设定，柱塞和导向腔的配合采用间隙配合，保证运动顺畅的同时不会出现过大的晃动量；滚轮和销轴的配合也采用小间隙配合，保证滚轮能自由转动，同时不会出现径向窜动；安装孔的位置度公差控制在0.1mm以内，保证实物加工后能直接适配常规的安装孔位，不需要现场二次扩孔调整。
