小型导轨式电气保护断路器结构设计

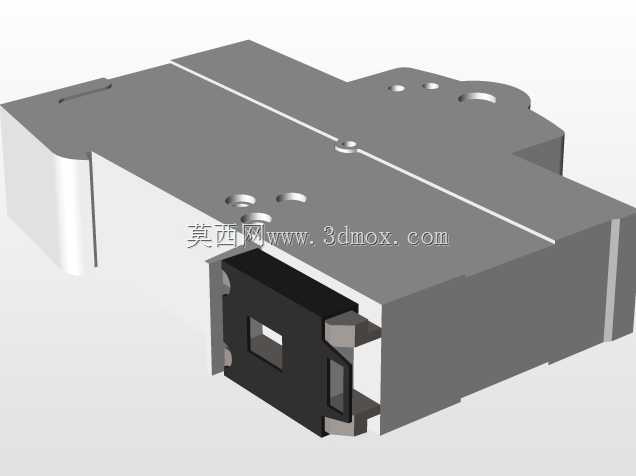

　　这款导轨式电气保护元件，主要应用在低压终端配电回路中，承担线路过载、短路故障时的快速分断功能，常见于工业控制柜、楼宇配电盘、民用配电箱这类场景，是终端配电回路里最基础也最核心的保护器件。从结构设计来看，整体采用模块化窄体布局，单极宽度适配标准35mmDIN导轨的安装间距，壳体上下两端设置了对称的导轨卡装结构，安装时只需将器件上端卡入导轨上沿，下端按压即可完成卡扣锁止，拆卸时用一字螺丝刀撬动下端卡扣即可快速取下，完全不需要额外的固定螺丝，适配批量柜内装配的快装需求。壳体正面的操作手柄采用突出式设计，分合闸位置有清晰的行程差，合闸时手柄处于高位，分断时处于低位，即使在光线较差的柜内环境下，运维人员也能通过手柄位置快速判断回路通断状态。

　　进出线端采用压线框式接线结构，接线端子的螺丝深度经过适配设计，拧紧时压线框会均匀压合导线线芯，不会出现单芯线压偏、多股线散丝的问题，适配1.5-6平方毫米的铜芯导线接线需求，端子旁预留了标识粘贴位，可以方便粘贴回路编号标签，避免后期运维时出现回路识别错误。器件侧面设置了相邻极间的拼接卡扣，多极拼装时只需要将相邻单元的卡扣对齐卡合，就能实现多极器件的刚性连接，操作手柄也会通过联动结构实现同步分合，满足单相、三相不同回路的保护需求。壳体上的散热孔采用错位排布设计，既可以保证器件内部触头、脱扣器工作时的热量散出，又能避免外部灰尘、金属碎屑直接落入器件内部造成短路风险，安装孔位的公差控制在0.2mm以内，多器件并排安装时不会出现间隙不均、

　　卡装歪斜的问题。从内部结构的布局逻辑来看，触头区域设置在器件靠近操作手柄的一侧，短路分断时产生的电弧会通过灭弧栅片快速切割熄灭，灭弧室的排气方向朝向器件下端，不会对相邻安装的其他器件造成气流冲击；热脱扣组件设置在靠近进线端的位置，可以直接感应进线侧的导线温升，当线路出现长时间过载时，双金属片受热弯曲触发脱扣机构，实现过载保护；电磁脱扣组件则串联在主回路中，当回路出现短路大电流时，电磁机构瞬间吸合触发脱扣，分断时间控制在毫秒级，避免短路电流对后端用电设备造成冲击。器件的安装边界尺寸完全适配标准配电箱的安装空间，单极高度从导轨安装面到器件顶端的距离符合行业通用尺寸，不会出现箱盖无法闭合的问题，

　　接线端子的位置距离箱内布线槽的高度也预留了足够的弯线空间，导线接入后不需要过度弯折就能完成布线，减少柜内布线的应力集中问题。在实际选型应用中，这类器件可以根据后端负载的额定电流匹配对应的脱扣特性，照明类负载选用C型脱扣曲线，电机类启动电流较大的负载选用D型脱扣曲线，不同脱扣特性的器件外形安装尺寸完全一致，不需要调整柜内安装位就能直接替换，大幅提升配电系统的备件通用性。
