小型断路器结构三维设计模型

　　这款小型断路器的三维结构设计，完全贴合终端配电场景的实际使用需求，日常在民用住宅分户配电、工业机柜末端回路、商用楼宇照明配电、小型设备供电支路等场景中，承担着线路过载保护、短路瞬时分断的核心作用，是低压配电末端最基础也最关键的保护元件。从实际使用的角度出发，这类元件的设计首先要兼顾安装便捷性与运行可靠性，毕竟终端配电回路数量多，安装空间往往紧凑，元件的尺寸边界、安装适配性直接影响现场施工效率与后期运维难度。

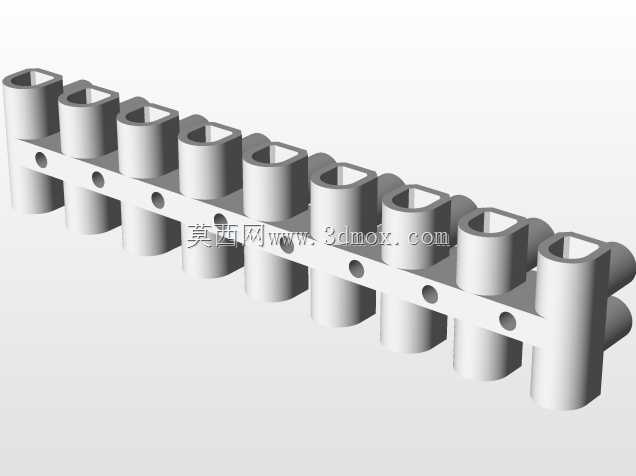

　　设计过程中首先锚定了标准导轨安装的适配需求，整体壳体采用模数化宽度设计，单极元件的宽度严格匹配终端配电常用的导轨安装模数，能够和同规格的隔离开关、漏电附件、浪涌保护元件并排拼装在标准配电箱导轨上，不会出现尺寸干涉、拼装错位的问题。壳体上下两端的接线端子位置，预留了足够的导线接入空间，适配常用的1.5平方到6平方毫米的铜芯导线接入，端子压紧结构的行程设计经过反复校核，既能够保证导线压紧后接触电阻符合电气安全要求，又不会因为压紧行程过大压伤铜芯留下断线隐患。

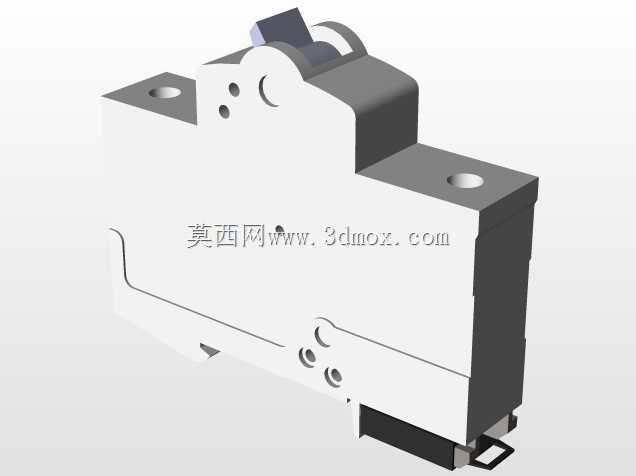

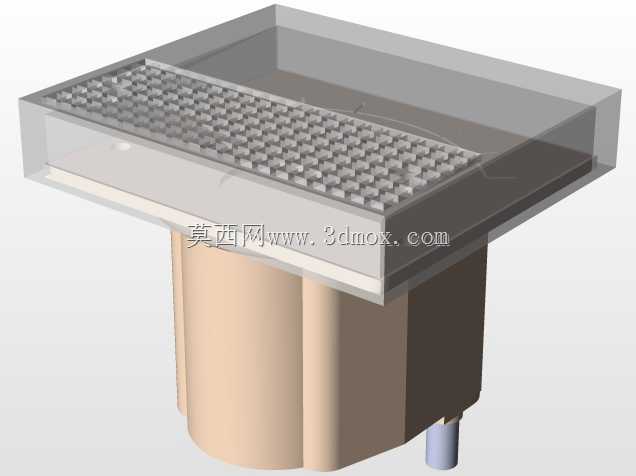

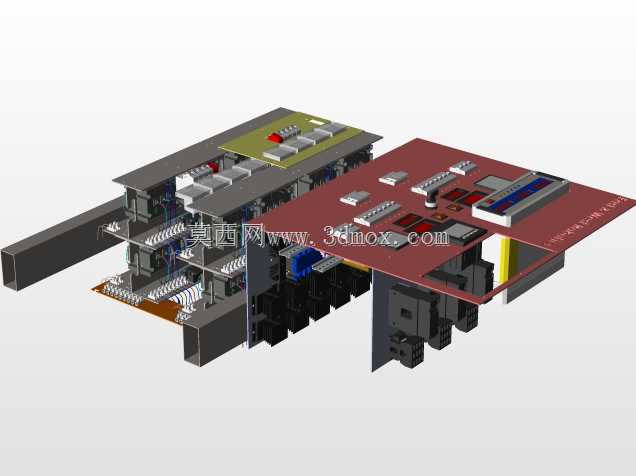

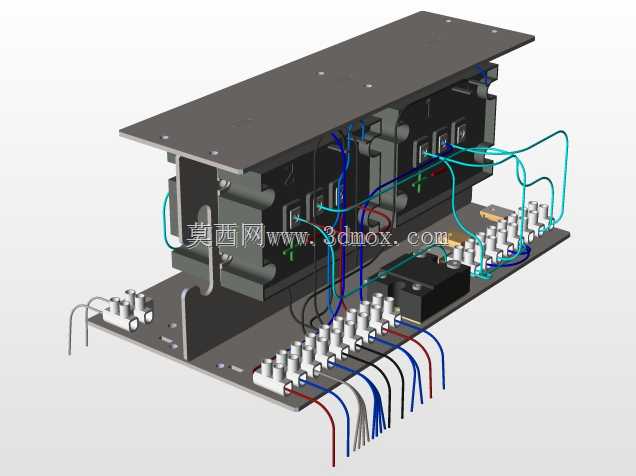

　　功能结构层面，这款模型完整还原了断路器的操作机构、脱扣系统、灭弧结构、接线端子四大核心部分的装配关系。操作手柄的摆动角度经过合理设定，分闸与合闸位置有清晰的状态区分，现场运维人员能够快速通过手柄位置判断回路通断状态，手柄的操作力设计也符合日常使用习惯，既不会因为操作力过大导致合闸费力，也不会因为操作力过小在受振动时出现误分闸的问题。内部的热脱扣与磁脱扣结构的相对位置完全按照实际产品的动作逻辑排布，热脱扣元件的弯曲行程、磁脱扣的衔铁吸合间隙都在模型中做了准确的结构还原，能够直观呈现过载时双金属片受热弯曲推动脱扣机构、短路时电磁衔铁瞬时吸合触发分断的动作逻辑。

　　灭弧室的栅片结构、引弧角的延伸角度也在模型中做了细节呈现，这部分结构直接决定断路器分断短路电流时的灭弧能力，设计时引弧角的位置尽可能靠近静触头位置，能够在触头分断产生电弧时快速将电弧引入灭弧栅片，通过栅片切割电弧快速降温熄灭，避免电弧持续灼烧触头导致元件寿命缩短。壳体上的排气槽位置也对应灭弧室的排布做了预留，分断时产生的高压气体能够顺着排气槽快速排出，不会因为壳体内压过高出现炸裂风险。

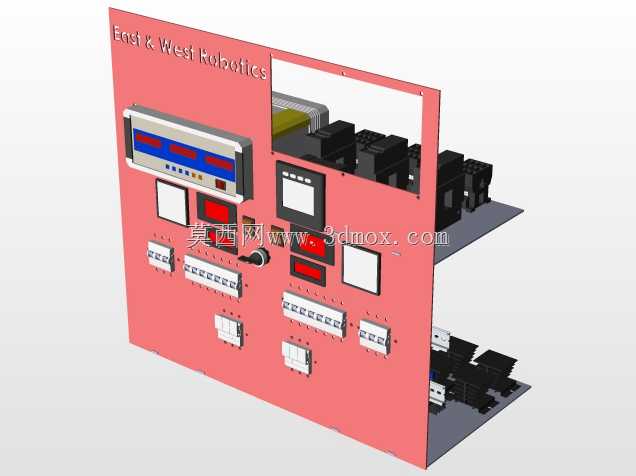

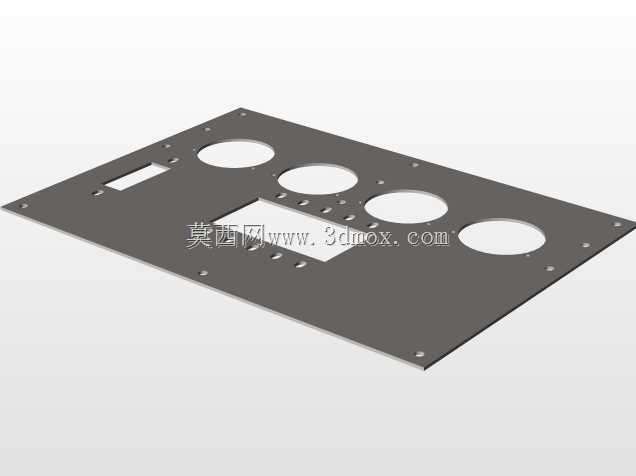

　　从安装边界来看，这款元件的整体深度适配常规终端配电箱的内空深度，安装在标准导轨上之后，元件前端面和配电箱箱门之间预留了足够的安全间隙，不会出现箱门关闭时触碰操作手柄导致误动作的问题。壳体两侧的拼装卡扣结构也做了准确还原，多极拼装时能够通过卡扣实现相邻元件的牢固连接，操作多极断路器时能够实现各极同步分合闸，不会出现单极滞后动作的问题。壳体表面的标识区域预留了平整的平面，方便后期印制额定电流、分断能力、接线标识等参数信息，不会因为壳体表面的加强筋结构导致标识印刷不清。

　　对于结构设计从业者来说，这款模型能够直观呈现模数化低压电器的设计思路，理解在紧凑尺寸约束下如何排布内部功能结构、如何兼顾安装适配性与操作可靠性；对于电气选型人员来说，通过三维模型能够提前核对元件在配电箱内的安装空间，预判拼装、接线的操作空间是否充足，避免现场安装时出现尺寸 mismatch 的问题；对于三维建模学习者来说，这款模型涵盖了壳体注塑件设计、机构运动干涉校核、标准件适配、装配关系梳理等多个实用建模知识点，能够通过拆解模型结构掌握低压电器类产品的建模逻辑。整个模型的装配关系完全按照实际生产的装配顺序搭建，各个零件之间的配合间隙符合注塑件的公差设计要求，既不会出现零件干涉无法装配的问题，也不会因为间隙过大导致装配后结构松垮。
