履带式液压挖掘机整机三维结构设计

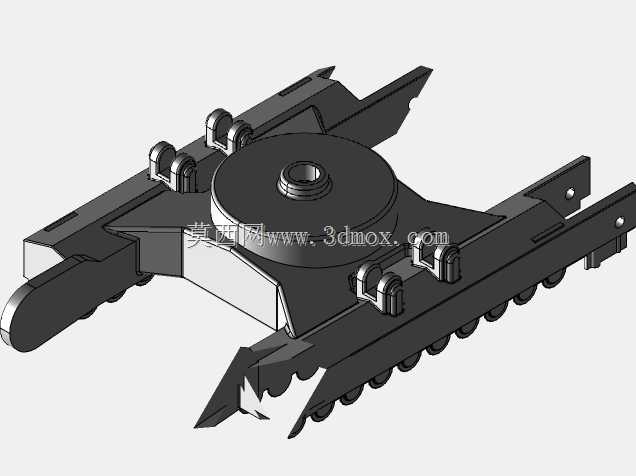

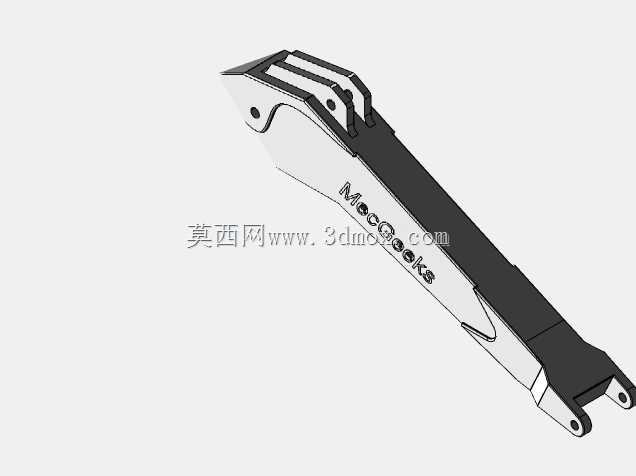

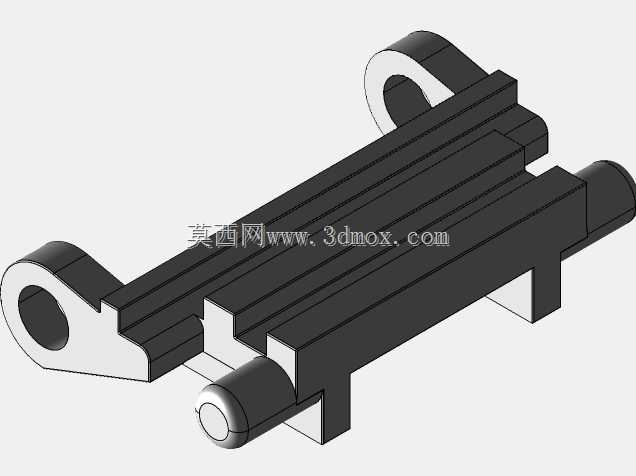

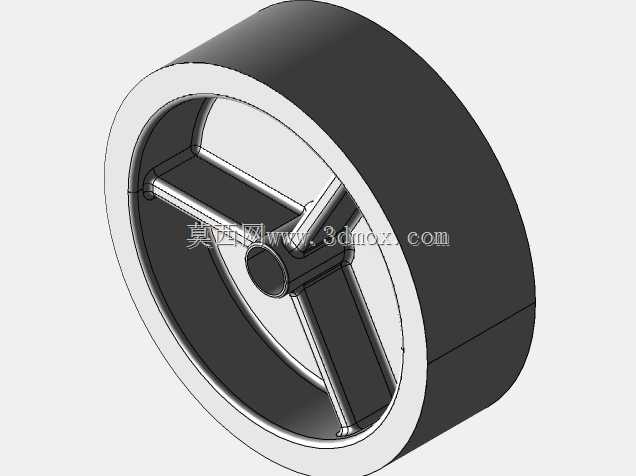

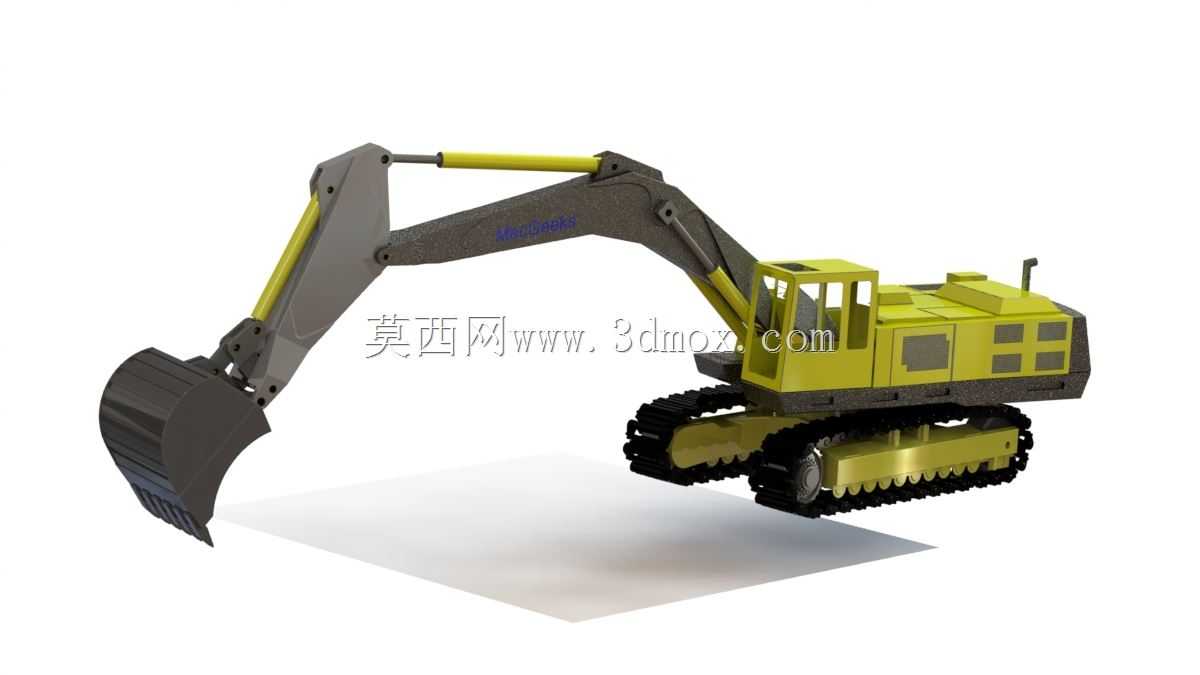

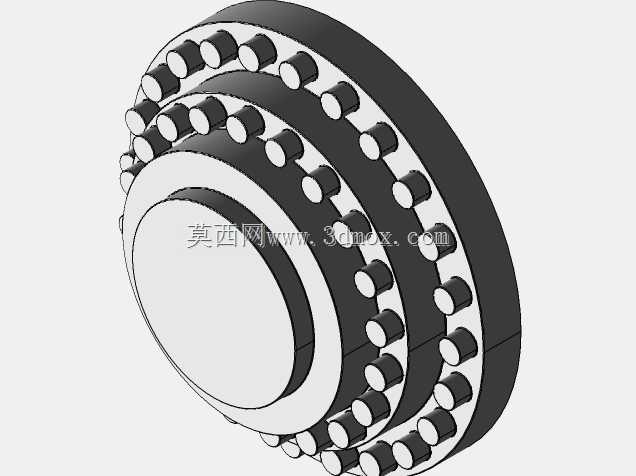

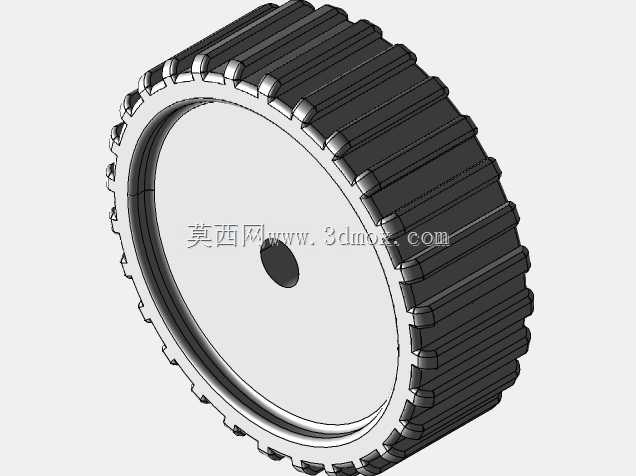

　　在基建施工、矿山剥离、场地平整、河道清淤等各类土石方作业场景中，履带式液压挖掘机是核心作业装备，其作业适配性直接决定了项目推进效率。这套三维结构完整还原了整机的各系统装配关系，从结构设计逻辑来看，首先考虑的是复杂非硬化路面的通行能力，履带行走机构采用了多节履带板铰接配合驱动轮、导向轮、支重轮的布局，接地比压控制在适配松软泥泞场地的区间，避免作业时出现沉陷问题，行走架的安装边界预留了回转支承的装配公差带，保证上部车体可实现360度全回转，无需频繁调整整机站位即可覆盖更大作业半径。上部工作装置采用了经典的反铲作业结构，动臂、斗杆、铲斗的铰接点位置经过反复校核，匹配三组液压油缸的伸缩行程，可实现挖掘、提升、回转、卸料的完整作业循环，

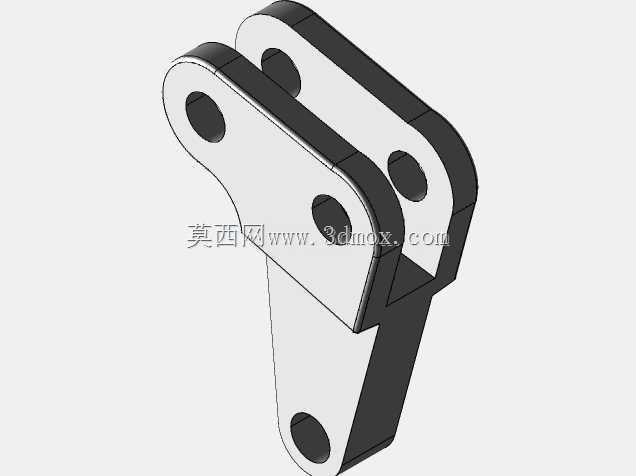

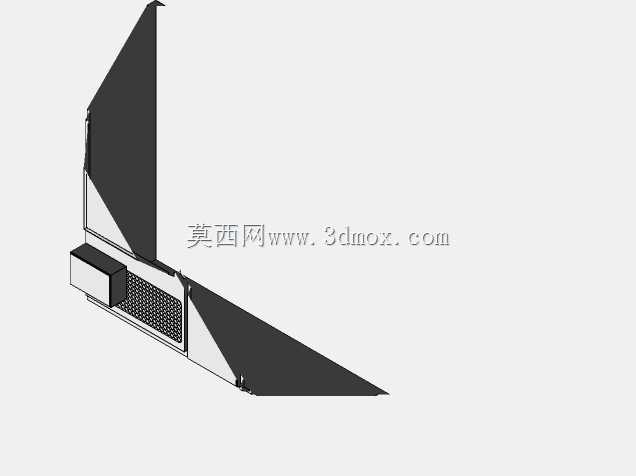

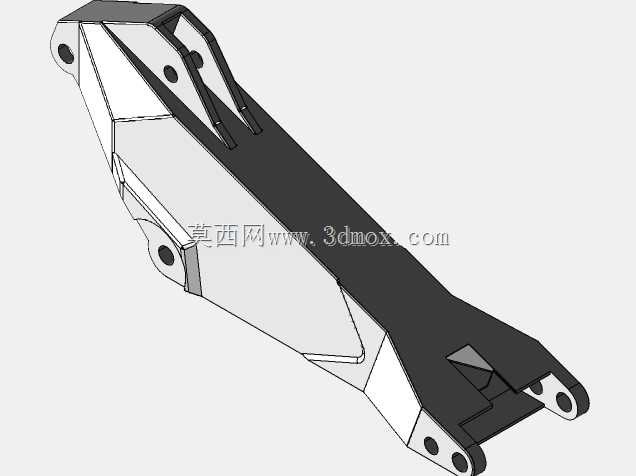

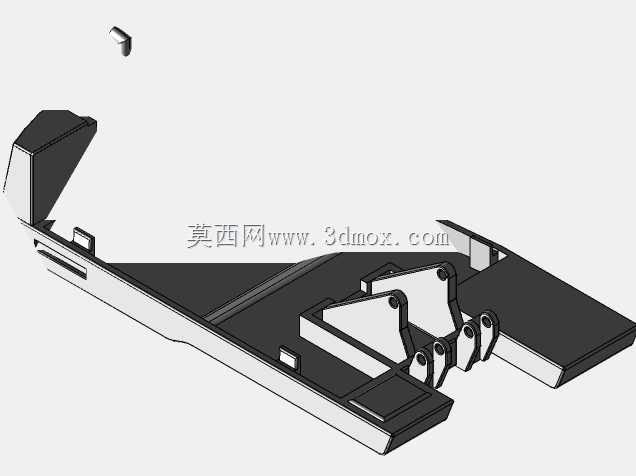

　　其中动臂的弯板结构采用了变截面设计，在受力集中的铰接耳板位置做了加厚处理，既保证了重载挖掘时的结构强度，又尽可能控制了上部结构的整机重量，避免回转时出现过大的惯性冲击。驾驶室的布局设置在动臂支座的侧方位置，视野覆盖铲斗作业全范围与履带两侧的通行区域，操作空间预留了操纵杆、座椅、仪表架的安装位置，机身侧部的舱体预留了液压油箱、柴油箱、冷却系统、动力总成的安装空间，覆盖件的开合位置做了避让设计，方便日常维保作业时的部件检修。从实际作业用途来看，这套结构可适配0.5-1.0方级别的铲斗容量，最大挖掘深度可覆盖常见的基坑开挖、管沟开挖作业需求，最大卸料高度满足自卸卡车的装料高度要求，回转平台的配重布局经过重心匹配，

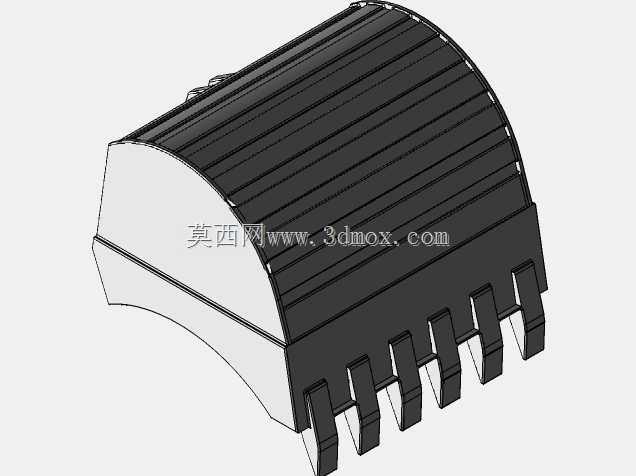

　　在最大挖掘半径作业时可保证整机稳定性，无需额外加装支腿即可完成重载举升动作。设计过程中重点梳理了液压管路的布线路径，所有管路沿动臂、斗杆的内侧走线，预留了油缸动作时的管路弯折余量，避免作业过程中管路与结构件发生摩擦破损，履带张紧装置的调节行程也做了明确的结构标注，可通过黄油嘴注油实现张紧度调整，适配不同磨损程度的履带板装配。整机的外形尺寸边界严格控制在道路运输的限界范围内，拆解后可满足平板拖车的运输要求，上部结构的回转半径做了收窄设计，可在狭小的城区施工场地内完成作业，减少对周边通行区域的占用。铲斗的斗齿采用了可更换的装配式结构，斗唇位置做了耐磨加强处理，适配挖掘硬土、碎石等不同工况的磨损需求，

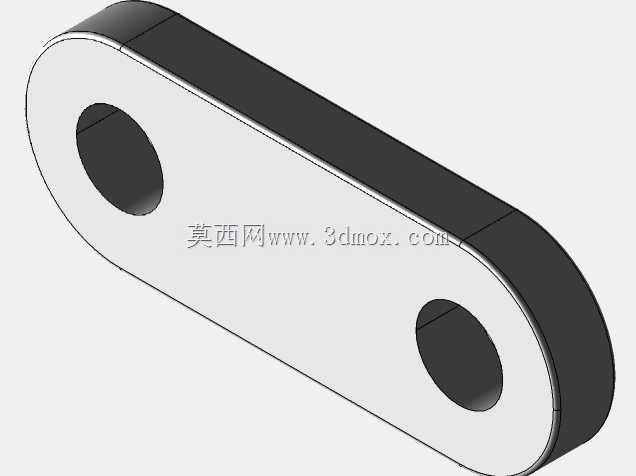

　　斗杆与铲斗的连接销轴预留了润滑注油通道，可在日常维保中快速完成润滑保养，减少铰接位置的磨损量。液压系统的阀组布局设置在机身靠近动臂支座的位置，缩短了与各工作油缸的管路距离，减少液压油的压力损失，提升动作响应速度，行走马达与回转马达的安装位置都做了密封结构设计，避免泥水、粉尘进入马达内部造成部件损坏。
