发动机动力转换核心曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常设备运维与新机设计环节中，这类部件的结构合理性直接决定整机的运行寿命与动力输出平顺性。从实际应用场景来看，这类多缸机配套的曲轴，广泛适配乘用车、工程机械、农用动力机械的内燃动力单元，在设备运行全程，需要持续承受活塞连杆组传递的交变冲击载荷，同时将活塞的直线往复运动转化为旋转扭矩，向外输出给传动系统，还要驱动配气机构、机油泵、水泵等发动机附属附件运转。

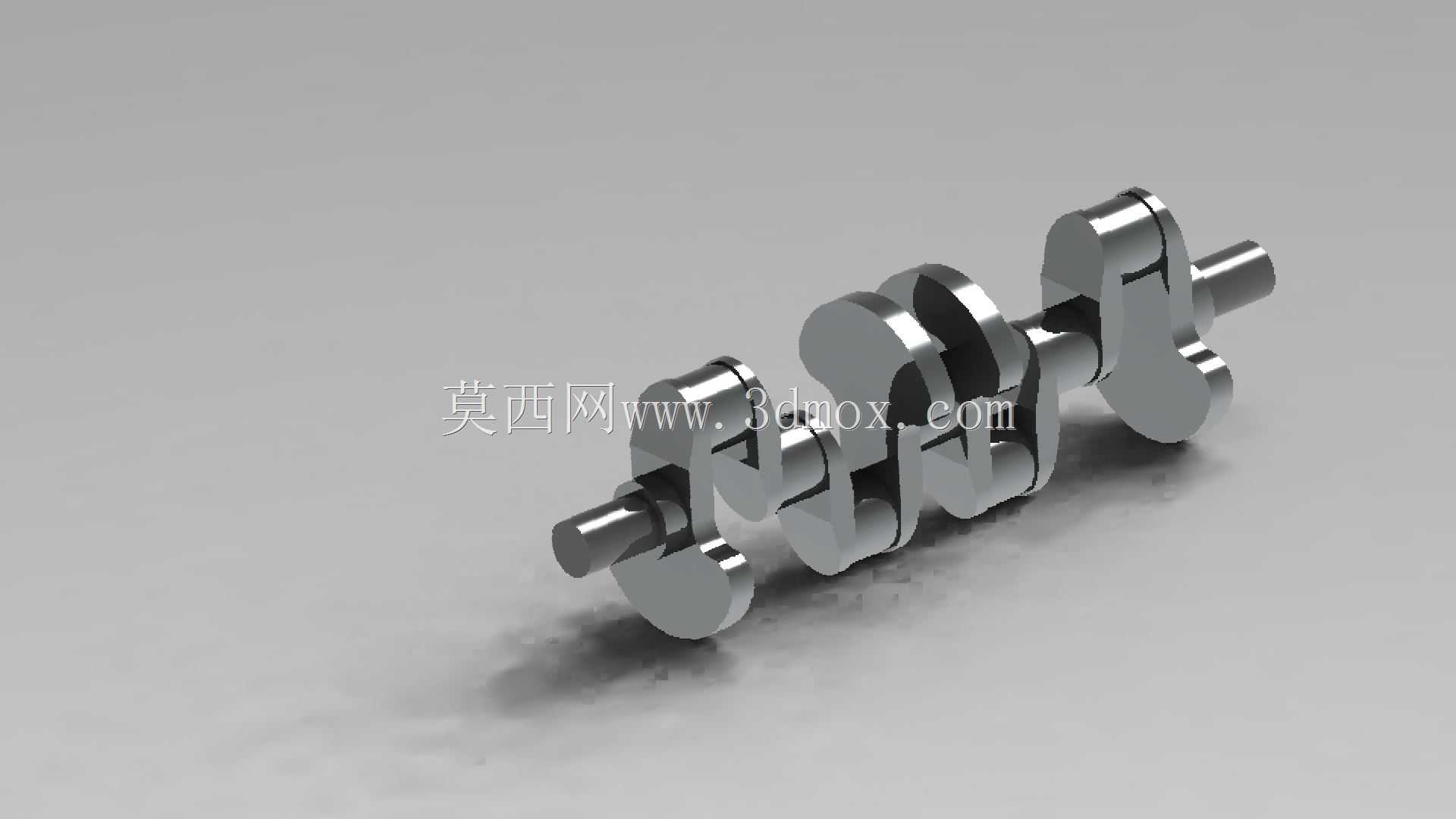

　　从结构设计思路来看，这款曲轴采用整体式锻造结构布局，主轴颈与连杆轴颈沿轴向错落布置，对应多缸发动机的点火顺序错开轴颈相位，能够保证各缸做功冲程的扭矩输出连续叠加，避免动力输出出现明显的扭矩波动。设计过程中需要重点考虑动平衡特性，每段曲柄臂都预留了平衡重结构，用来抵消连杆轴颈与曲柄销旋转时产生的离心力，以及活塞往复运动产生的一阶、二阶往复惯性力，减少发动机运行时的整机振动，降低轴承副的冲击载荷。轴颈表面的过渡圆角都做了大圆弧过渡处理，避免应力集中导致的疲劳断裂，这也是曲轴设计中规避失效风险的核心细节——很多早期曲轴失效案例，都是因为过渡圆角尺寸不足，在交变载荷长期作用下从圆角位置萌生疲劳裂纹，最终出现轴颈断裂的严重故障。

　　从安装边界与尺寸配合来看，各段主轴颈的同轴度公差需要控制在极小的范围内，才能保证装入缸体主轴承座后转动顺畅，不会出现卡滞或偏磨问题；连杆轴颈与主轴颈的中心距决定了活塞的行程，直接关联发动机的排量与压缩比参数，设计时需要严格控制两轴的中心距公差，避免出现压缩比偏差导致的动力不足或爆震问题。曲轴的轴向定位通常设置在中间主轴颈位置，通过止推片限制曲轴的轴向窜动量，保证连杆与活塞始终处于正确的工作位置，不会因为轴向窜动导致活塞偏缸、配气相位错位等故障。轴颈表面需要做高频淬火处理，提升表面硬度与耐磨性，匹配轴瓦的摩擦副特性，保证长期运行下的磨损量在设计允许范围内。

　　在实际装配场景中，曲轴装入缸体前需要对各油道进行彻底清洁，因为曲轴内部钻有贯通的润滑油道，机油从主轴承座的油道进入主轴颈间隙后，会通过内部油道输送到连杆轴颈位置，为连杆轴承提供压力润滑，一旦油道内残留铁屑或杂质，会在运行过程中划伤轴瓦表面，导致润滑失效、烧瓦抱轴的严重故障。设计时油道的孔口位置都做了倒角处理，避免装配时割伤密封件，同时减少机油流动的阻力，保证各润滑点的机油压力符合设计要求。曲柄臂的外形轮廓做了流线型优化，一方面是减少曲轴高速旋转时的风阻损失，另一方面也能去除多余的材料，在保证结构强度的前提下降低曲轴整体重量，减少旋转惯量，提升发动机的油门响应速度。

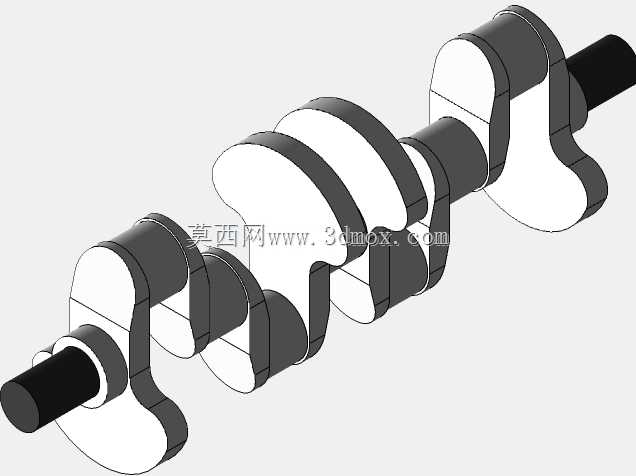

　　从功能特性来看，这款曲轴的结构适配直列四缸动力单元，相邻工作缸的连杆轴颈相位差为180度，能够保证发动机每旋转180度就有一个缸进入做功冲程，动力输出的平顺性优于缸数更少的机型，平衡重的重量经过精确计算，不需要额外加装平衡轴就能满足常规乘用车的振动控制要求，能够有效控制整机的制造成本与结构复杂度。在做三维建模过程中，需要重点校验各轴颈的位置度、平衡重的旋转包络空间，避免曲轴旋转时与缸体内部的加强筋、机油泵驱动结构出现运动干涉，同时要确认曲轴前端的皮带轮、正时齿轮安装位，以及后端的飞轮安装法兰的尺寸配合，保证外接附件的安装定位准确，不会出现传动错位的问题。
