挖掘机171-500型钢制履带板结构设计

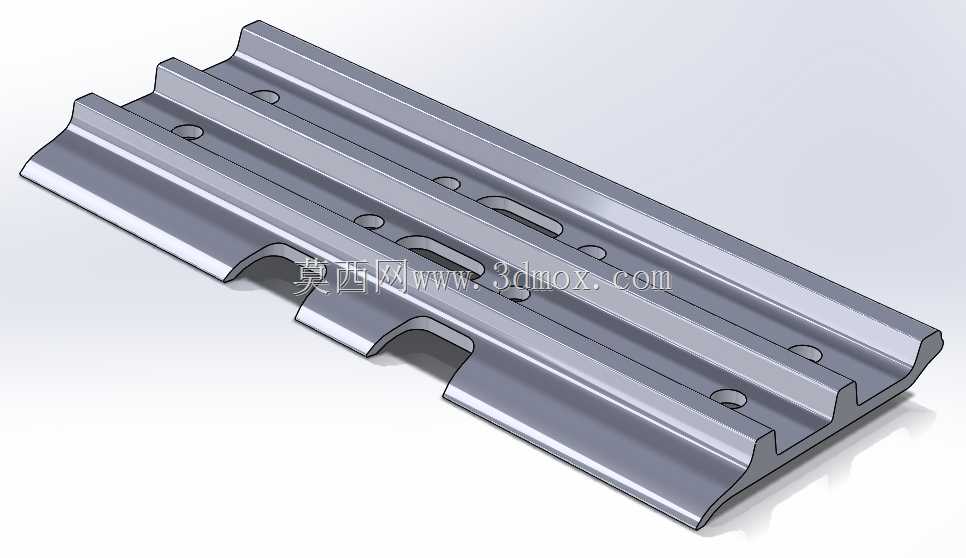

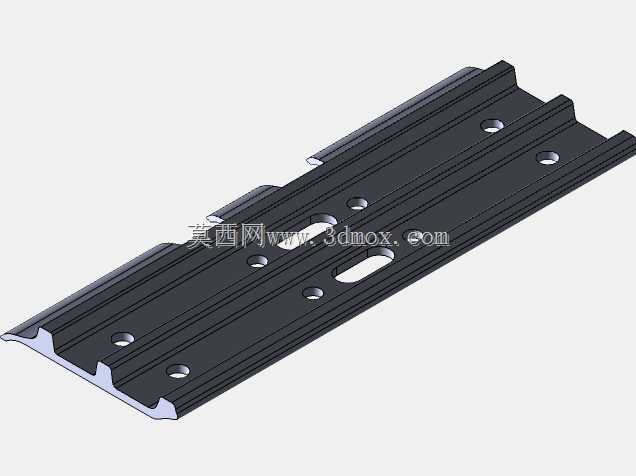

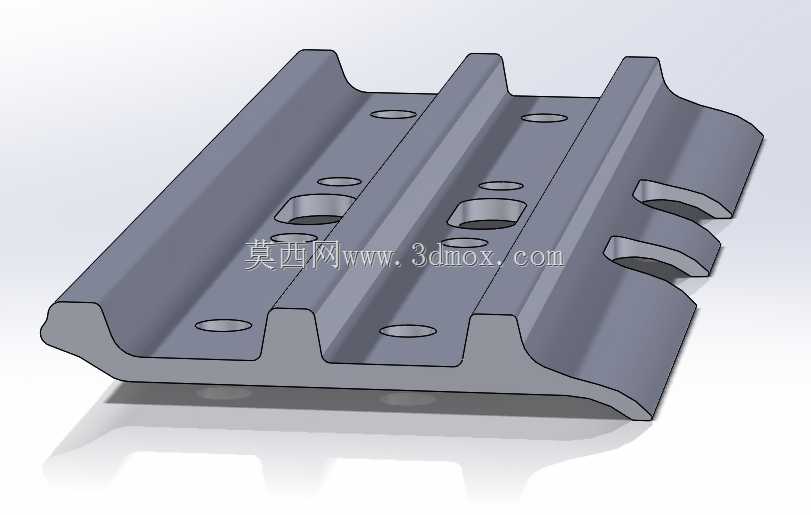

　　作为挖掘机行走系统的核心接地构件，这款钢制履带板直接决定了整机在复杂工况下的通过性与作业稳定性，日常作业中，它需要同时承载整机自重、作业冲击载荷以及地面反作用力，在矿山剥离、土方开挖、沼泽施工、硬岩破碎等不同场景下，履带板的结构形态直接影响设备的抓地能力、行驶平顺性以及对地面的破坏程度。不同于普通平板式履带板，这款三筋结构的履带板在设计时优先考虑了重载作业下的抗变形能力，三道凸起的加强筋沿履带行走方向布置，既可以在硬质地表作业时嵌入地面提供足够的牵引力，避免设备在爬坡、转向时出现打滑，也能在软基路面作业时通过筋条间的平面分散接地压强，减少履带下陷的风险。从结构细节来看，板体上的多组安装孔采用了沉孔设计，

　　安装时螺栓头部可以完全沉入孔内，避免作业过程中凸起的螺栓头被石块、硬质土体磕碰造成磨损，也能防止螺栓受侧向冲击出现剪切断裂；板体边缘做了圆弧过渡处理，一方面减少行驶过程中履带板对地面的刮削，尤其在铺装路面转场时能降低对路面的损伤，另一方面也能避免应力集中，减少板体在反复冲击载荷下出现边缘开裂的概率。这款履带板的适配型号为171-500，对应500mm宽度的履带规格，安装时需要和链轨节的定位面完全贴合，相邻履带板通过销轴铰接后形成完整的履带环，板体的弯折角度经过反复校核，确保履带绕驱动轮、导向轮转动时不会出现卡滞，在支重轮碾压区域的板体厚度做了局部加强，抵消长期反复碾压带来的磨损量，延长履带板的整体使用寿命。

　　设计过程中需要重点考量几个边界条件：首先是接地比压的匹配，500mm宽度的履带板多用于20吨级左右的中型挖掘机，在普通土方作业时接地比压可以控制在合理区间，既不会因为过宽增加行走阻力、加快支重轮磨损，也不会因为过窄导致软基作业下陷；其次是安装孔的位置度公差，孔位偏差过大会导致安装时螺栓强行对位，长期使用中螺栓受交变载荷容易断裂，也会造成链轨节和履带板贴合面出现间隙，进泥进沙后加剧磨损；另外板体的材料选用需要兼顾强度与耐磨性，一般采用高强度热轧钢板冲压成型后做热处理，表面硬度控制在合理范围，既要保证足够的耐磨性应对砂石磨损，也要保留足够的韧性避免受冲击时出现脆断。在实际工况验证中，这种三筋结构的履带板相比单筋结构，侧向稳定性更好，

　　在挖掘机做回转卸料、边坡作业时，能提供更大的侧向支撑力，减少设备侧滑的风险；相比通体加厚的平板结构，它在保证结构强度的前提下有效控制了自重，降低了行走系统的惯量，减少行走马达的负载，也能降低整机的燃油消耗。板体端部的咬合齿结构经过优化，相邻履带板转动时可以形成稳定的啮合间隙，不会在夹入碎石后出现卡滞，也能在转向时减少板体之间的刚性碰撞，降低行走过程中的异响。对于结构设计从业者来说，这类履带板的建模过程需要重点关注弯折处的圆角处理，避免直角弯折造成的应力集中，同时安装孔的沉孔深度需要和配套螺栓的头部尺寸匹配，既不能过浅导致螺栓头突出，也不能过深削弱板体的局部强度；在做装配验证时，需要模拟履带绕驱动轮转动的全过程，检查履带板在最大弯折角度下是否会和相邻构件、轮体发生干涉，确保运动包络在安全范围内。对于设备选型人员来说，选择这类履带板时需要结合常施工的工况匹配，如果长期在硬岩矿区作业，可以选择筋条更高、厚度更大的规格提升耐磨性，如果长期在市政、园林场景作业，可以选择筋条更平缓、边缘更圆润的规格减少对路面和植被的破坏。
