刚性套筒联轴器结构设计方案

　　在中小功率传动系统的轴系对接场景中，套筒联轴器是应用占比颇高的刚性连接部件，这类部件没有额外的缓冲弹性元件，完全依靠套筒与两侧轴段的配合以及紧固件的锁紧力实现扭矩传递，常见于载荷平稳、无频繁冲击、两轴安装对中精度较高的传动工位，比如小型输送线的驱动端对接、轻工设备的动力输出轴连接、试验台架的轴系传动等场景，相比带弹性元件的联轴器，这类结构没有弹性形变带来的传动滞后，能保证精准的转速同步，适合对传动相位一致性有要求的工位。

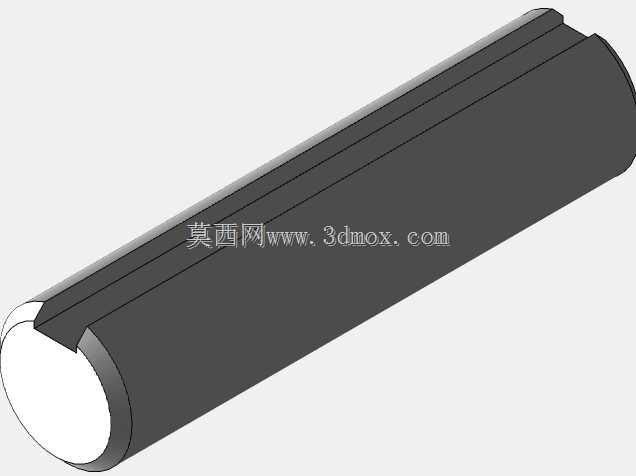

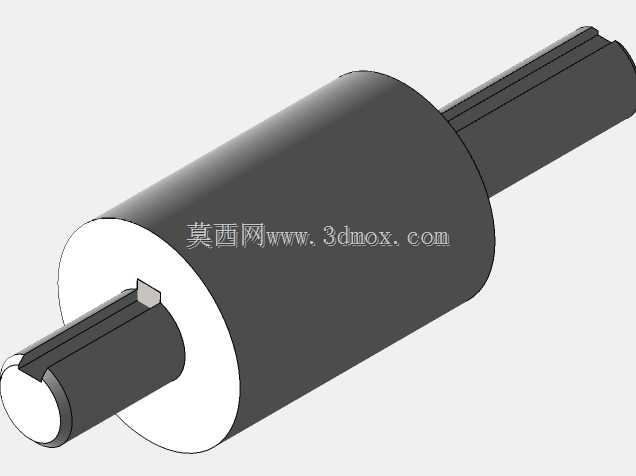

　　从结构设计逻辑来看，这款套筒联轴器采用整体式圆柱套筒作为核心传力载体，套筒内孔与两侧被连接轴采用间隙可控的过渡配合，配合公差控制在H7/k6区间，既保证装配时能顺利推入轴段，又能避免配合间隙过大导致的传动晃动。套筒上的锁紧结构采用交替布置的紧定螺钉，螺钉端部做平端处理，安装时顶紧在轴表面预先加工的定位凹坑内，相比单排螺钉的锁紧方式，交替排布的螺钉能从不同径向方向施加锁紧力，避免单侧顶紧导致的轴与套筒偏心问题，同时能在振动工况下减少螺钉松脱的概率，保证连接的紧固可靠性。

　　实际选型应用时，需要重点关注安装边界的尺寸约束：套筒的外径尺寸根据传递的额定扭矩核算，保证套筒壁厚有足够的抗剪切强度，避免扭矩过载时套筒发生扭转变形；套筒的总长度需要覆盖两侧轴的插入深度，每侧轴的插入长度不小于轴径的1.2倍，保证足够的配合接触面积，避免接触应力过大导致轴孔表面压溃。安装时需要先调整两侧被连接轴的同轴度，径向圆跳动误差控制在0.05mm以内，因为这类刚性联轴器没有补偿偏移的能力，若两轴存在较大的角度偏差或径向偏移，运行时会在轴和轴承位置产生额外的附加载荷，加速轴承磨损甚至引发轴的疲劳断裂。

　　这款联轴器的结构设计做了多处适配工程实际的优化：套筒两端的内孔边缘做了1×45°的倒角，既方便装配时轴段的导入，也能去除加工后的锐边，避免安装时划伤操作人员或轴表面；紧定螺钉的安装孔做了沉头处理，螺钉锁紧后顶端不突出套筒外圆表面，避免高速旋转时产生额外的风阻和不平衡量；套筒外圆做了精车处理，圆柱度误差控制在0.02mm以内，做动平衡校验时能减少去重的工作量，适配更高转速的传动场景。

　　在维护特性方面，这类套筒联轴器没有易损的活动部件，日常运行不需要加注润滑脂，相比齿式联轴器、滑块联轴器等需要定期润滑维护的结构，运维成本极低，只要定期检查紧定螺钉的锁紧力矩即可，适合安装位置紧凑、日常维护难以触及的传动工位。需要注意的是，这类刚性套筒联轴器不适合用在频繁正反转、启动冲击大的工况，也不适合两轴安装对中精度难以保证的长轴系连接，选型时需要结合实际工况的载荷特性、安装精度、转速范围综合判断，避免选型不当导致的部件失效。

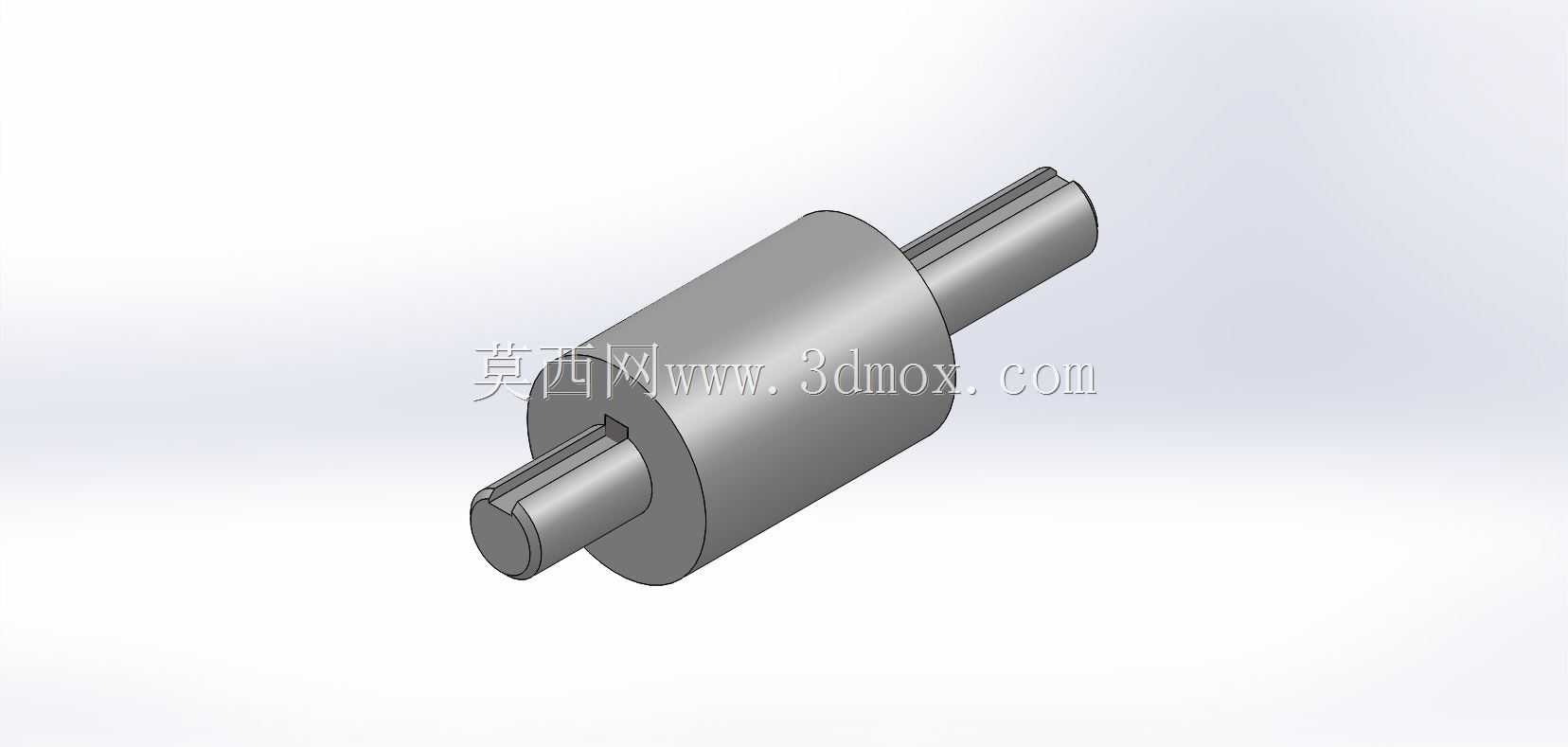

　　建模过程中，对所有配合面的尺寸公差做了参数化关联，调整轴径参数时套筒的内孔、外径、长度、螺钉孔位置都会自动匹配更新，能快速适配不同轴径、不同扭矩需求的设计场景，结构细节完全符合机械设计手册中关于刚性套筒联轴器的设计规范，所有加工特征都具备实际可加工性，没有无法落地的工艺结构，可直接用于工程出图或3D打印样件验证。
