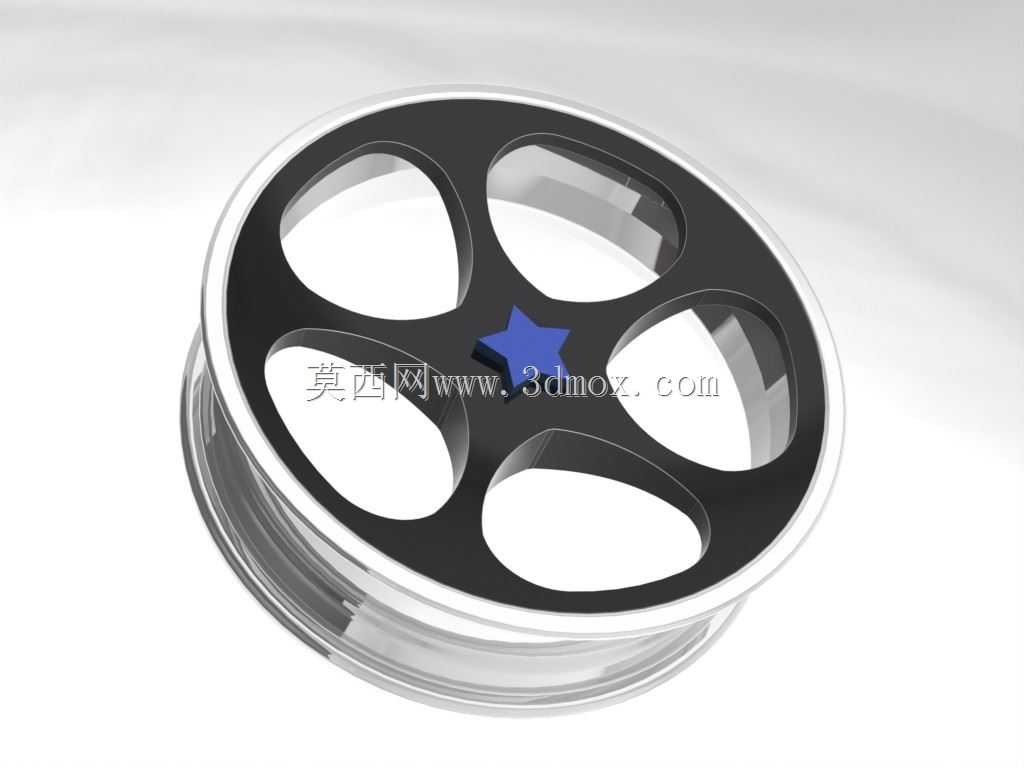

五辐镂空轻量化汽车轮毂轮辋结构设计

　　在乘用车辆的行走系统设计中，轮辋作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的平顺性、操控稳定性与燃油经济性。日常道路行驶场景下，轮辋需要承受车辆垂直载荷、起步制动时的纵向冲击、转向过程中的横向侧倾力，以及高速旋转下的离心力作用，同时还要兼顾制动系统的散热需求，避免长距离制动产生的高温导致轮胎性能衰减。这款五辐镂空结构的轮辋，在设计阶段优先考虑了非簧载质量的降低，通过辐条的等强度优化，在保证结构刚度满足冲击载荷要求的前提下，尽可能去除辐条间的冗余材料，相比同尺寸同载荷等级的实心辐条轮辋，单轮重量可降低15%左右，能有效减少悬架系统的往复冲击负荷，提升车轮对路面颠簸的跟随能力。从结构布局来看，

　　五根辐条采用水滴形截面设计，辐条靠近轮心安装座的位置截面宽度更大，向轮缘方向平滑收窄，这种变截面设计匹配了轮辋受力时的应力分布规律——轮心安装孔位置是载荷传递的核心节点，需要更高的截面模量来抵抗螺栓预紧力与行驶载荷的复合作用，而靠近轮缘的区域主要承担轮胎的箍紧力与径向冲击，截面收窄不会造成应力集中，同时还能在辐条之间形成更大的镂空区域，为制动盘、制动卡钳留出充足的散热通道，连续行驶状态下制动系统的热量可以通过镂空区域快速与外界空气对流，降低制动热衰退的风险。轮辋的轮缘部分采用标准的深槽式结构设计，匹配常规真空轮胎的安装尺寸，胎圈座位置的直径公差、表面粗糙度都严格满足轮胎装配的密封要求，避免高速行驶时出现轮胎漏气、胎圈移位的问题。

　　中心安装面设计有定位止口，与车轴轮毂轴头采用间隙配合，装配时可以快速实现轮辋的中心定位，保证轮辋旋转时的动平衡精度，减少高速行驶时的方向盘抖动问题。螺栓孔采用均匀分布的五孔布局，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后螺栓孔周边出现塑性变形。在外形设计上，辐条表面做了平滑的曲面过渡，没有尖锐的棱角，一方面可以降低车轮旋转时的空气阻力，减少行车过程中的紊流噪音，另一方面也能避免应力集中点的产生，提升轮辋的抗疲劳寿命。轮辋的外侧轮缘做了轻微的凸起防护设计，当车辆靠边停车时，即便轮胎侧面蹭到路缘石，凸起的轮缘可以先接触障碍物，避免轮胎侧壁被直接刮伤。设计过程中针对轮辋的载荷工况做了多轮仿真验证，包括径向疲劳试验、

　　弯曲疲劳试验、13度冲击试验的模拟，通过调整辐条的厚度分布、过渡圆角大小，将各工况下的最大应力控制在材料许用应力范围内，同时保证轮辋的固有频率避开悬架系统的共振区间，避免行驶过程中产生共振异响。从安装边界来看，这款轮辋的中心孔直径、螺栓孔分布圆直径、偏距参数都匹配主流紧凑型家用轿车的车轴安装尺寸，不需要额外加装变径圈或者变位垫块就可以直接装配，轮辋内部的空腔尺寸可以容纳常见的单活塞浮动卡钳与通风制动盘，不需要对制动系统做额外改装。轮辋的表面采用双色处理设计，辐条正面做亮面切削处理，凹陷区域做哑光处理，在满足结构性能的前提下兼顾了外观的视觉效果，辐条的造型线条从中心向轮缘呈放射状延伸，视觉上可以放大轮辋的尺寸感，同时镂空区域的形状经过优化，不会在旋转时产生视觉上的频闪效应，提升车辆静止与行驶状态下的外观质感。在实际使用场景中，这类轻量化镂空轮辋既可以满足日常城市通勤的承载需求，也能适应郊区非铺装路面的轻度冲击，镂空结构不容易积存泥水，日常清洁维护也更加方便，轮辋表面的涂层经过耐盐雾、耐碎石冲击测试，长期在户外环境使用也不容易出现腐蚀、掉漆的问题。
