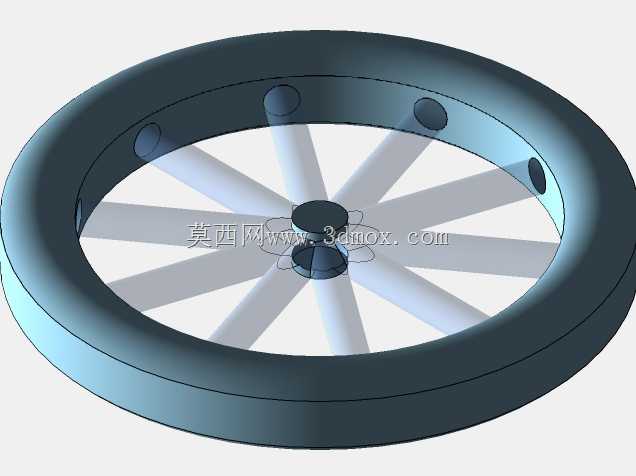

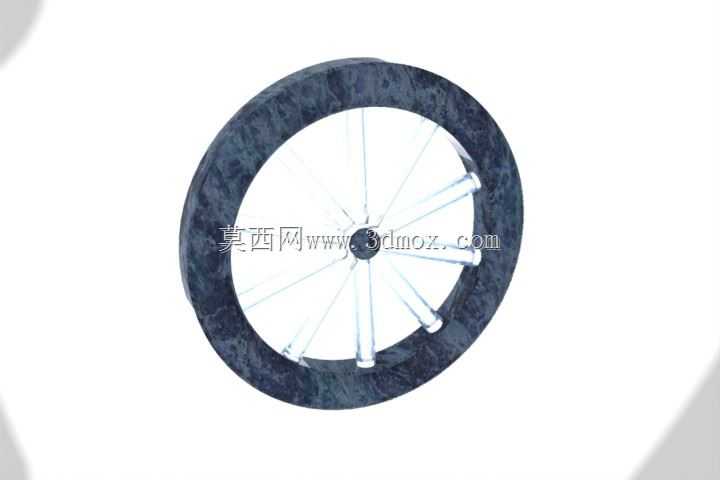

辐条式车轮结构三维设计模型

　　在地面行走类设备的结构设计中，车轮是直接决定负载传递效率与行走平顺性的核心部件，这套辐条式车轮的建模过程，完全围绕实际工况的安装边界与受力需求展开，没有做多余的装饰性结构。从实际应用场景来看，这类辐条结构的车轮不仅适配常规的人力代步设备，也可用于轻型工业搬运小车、厂区内短途转运的料斗车，甚至部分小型游乐设施的行走机构，只要是低速、铺装路面行驶的轮式设备，都能基于这套模型做参数调整后直接套用。

　　设计初期最先敲定的是轮辋的外形尺寸，轮辋的外径直接决定了设备的最小离地间隙，建模时特意将轮辋的截面做了适配橡胶轮胎嵌装的凹槽结构，凹槽的深度与宽度参考了常规轻型实心轮胎的安装尺寸，不需要额外修改就能完成轮胎与轮辋的装配，避免后期装配时出现轮胎脱出或者过盈量过大无法安装的问题。轮辋的壁厚做了等强度的渐变处理，靠近辐条连接的位置壁厚稍厚，轮辋边缘位置壁厚适当减薄，在保证整体刚性的前提下尽可能降低轮体自身的重量，减少行走过程中的转动惯量，降低驱动端的动力损耗。

　　辐条的排布没有采用等角度均分的常规设计，而是根据轮轴的受力方向做了偏置优化，当车轮承受垂直向下的负载时，正下方的辐条会承受压应力，上方的辐条承受拉应力，建模时将辐条与轮辋、轮毂的连接位置做了圆弧过渡处理，完全规避直角结构带来的应力集中问题，避免设备长期重载运行时连接位置出现疲劳断裂。辐条的截面采用了椭圆形的流线型设计，相比圆形截面的辐条，在设备高速行走时能有效降低风阻，同时椭圆形截面的抗弯截面模量更高，相同截面积下能承受更大的侧向冲击力，应对路面不平整带来的横向载荷时不容易出现辐条变形的问题。

　　轮毂部分的内孔尺寸严格匹配标准滚动轴承的外径公差，内孔的端面做了轴承安装的定位台阶，台阶的高度刚好与轴承内圈的厚度匹配，安装轴承时不需要额外加装调整垫片就能完成轴向定位，轮毂上还预留了轴承端盖的安装螺孔，螺孔的位置与尺寸完全遵循通用紧固件的标准，后期维护时可以直接采购标准件完成装配，不需要单独定制连接件。轮毂与辐条的连接位置做了加厚的加强筋结构，加强筋的走向与辐条的受力方向保持一致，能将轮轴传递的驱动力均匀分散到每一根辐条上，避免动力输出时轮毂与辐条连接位置出现应力集中导致的开裂。

　　从安装边界来看，这套车轮模型的轴向总宽度控制在常规轻型轮组的安装尺寸范围内，轮辋的外侧没有突出的结构，安装到设备车架上时不会与车架的支腿、挡泥板等部件产生运动干涉，轮轴的中心高度也做了参数化的关联设计，只要调整轮辋的外径参数，就能自动匹配对应的中心高度，方便设计人员根据不同的设备离地间隙需求快速调整模型尺寸。模型的所有配合面都预留了合理的装配公差，不管是做3D打印的样件验证，还是开模做批量生产，都不需要额外修改尺寸就能直接用于生产环节，轮体的所有圆角、倒角都遵循机械加工的工艺要求，没有出现无法加工的锐角或者封闭内腔结构，不管是采用金属铸造还是注塑成型的加工方式，都能顺利完成零件的脱模与加工。

　　实际使用过程中，这类辐条式车轮相比实心轮体的散热性能更好，长时间连续行走时轮辋与轮胎摩擦产生的热量可以通过辐条之间的空隙快速散发，避免轮胎因为温度过高出现过早老化的问题，同时辐条之间的空隙也能减少轮体转动时带动的气流紊流，降低行走过程中的风噪。针对不同的负载需求，设计人员只需要调整辐条的数量与截面尺寸，就能快速衍生出不同负载等级的车轮型号，不需要重新搭建整体的轮体结构，能大幅缩短同系列产品的设计周期。
