SKF深沟滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、泵阀传动轴，再到工程机械的回转机构、汽车传动系统，几乎所有存在连续旋转运动的机械结构，都需要依靠这类轴承完成径向与轴向载荷的承载，同时将转轴运转过程中的摩擦系数控制在极低水平，保障动力传递效率与运转稳定性。

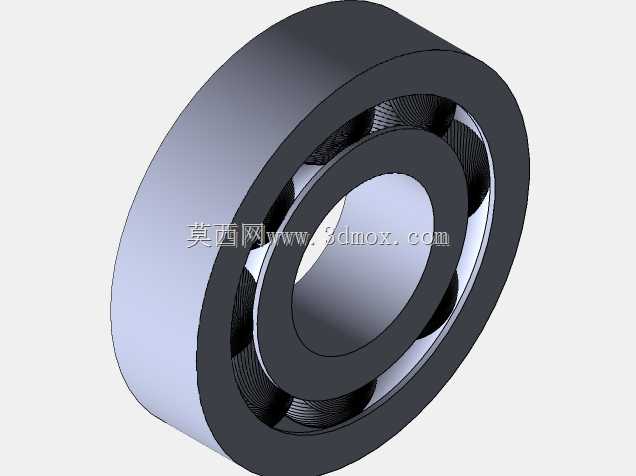

　　这款滚珠轴承的结构设计遵循常规深沟球轴承的成熟构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格匹配通用轴承的装配逻辑：内圈与转轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，既可以降低滚动摩擦阻力，也能均匀分散接触应力；外圈与设备轴承座采用过渡或过盈配合固定，内侧同样加工有对应弧度的滚道，与内圈滚道共同形成钢球的滚动循环空间。保持架采用浪形冲压结构，将每一颗钢球均匀分隔在滚道的圆周方向，避免钢球在运转过程中相互碰撞、摩擦，同时保证所有钢球的受力均匀，不会出现局部载荷集中的问题。

　　从安装边界来看，这类轴承的选型需要严格匹配转轴轴径与轴承座安装孔的尺寸公差，建模时已经预留了标准的配合公差带参考：内圈内径与轴的配合公差推荐选取k6级过渡配合，保证运转过程中内圈与轴不会出现相对打滑；外圈外径与轴承座孔的配合推荐选取H7级间隙配合，方便装配过程中的压装操作，同时补偿工作过程中热胀冷缩带来的尺寸变化。轴承的轴向定位通常采用轴用弹性挡圈、轴肩与轴承座端盖配合的方式，建模时内圈两侧的轴肩高度、外圈外侧的端盖压紧尺寸都参考了通用机械设计手册的规范，避免轴肩过高导致轴承拆卸困难，或是轴肩过低无法提供足够的轴向定位力。

　　设计过程中重点还原了轴承的实际工作状态：钢球与内外圈滚道的接触位置预留了合理的接触角，在承受纯径向载荷时，接触角为零，当存在轴向载荷时，接触角会随载荷大小发生小幅变化，能够同时承受双向的轴向载荷，这也是深沟球轴承相比其他类型轴承适用场景更广的核心原因。钢球的数量与直径根据轴承的额定动载荷匹配，在相同的内、外径尺寸下，钢球直径越大、数量越多，轴承的额定动载荷越高，能够承受的运转负载越大，对应的极限转速会略有降低，这类参数的平衡是轴承选型过程中需要重点考量的内容。

　　在实际设备维护场景中，这类轴承的失效形式主要包括接触疲劳剥落、磨损、胶合、保持架断裂等，建模时还原的滚道表面粗糙度、钢球的圆度公差，都是影响轴承使用寿命的关键因素：滚道表面粗糙度越低，钢球滚动过程中的摩擦阻力越小，接触应力分布越均匀，轴承的疲劳寿命越长；钢球的圆度公差控制在微米级，避免运转过程中出现振动与噪声，这也是高端轴承与普通轴承的核心性能差异点。对于有密封需求的应用场景，还可以在轴承两侧加装防尘盖或橡胶密封圈，防止外部粉尘、水汽进入滚道内部，同时避免轴承内部的润滑脂泄漏，这类密封结构的安装槽位在本模型的外圈两侧也做了对应预留，方便设计人员根据实际使用场景快速调整结构。

　　在三维建模的装配验证环节，这类标准件模型的精度直接影响整体设备的装配干涉检查结果，本模型的所有配合面都按照实际加工尺寸建模，没有出现多余的倒角、凸台结构，在装配体中调用时，可以直接与转轴、轴承座完成配合约束，不需要额外的结构调整，能够有效提升结构设计阶段的工作效率，减少标准件建模的重复工作量。
