活塞曲柄联动工作机构结构展示

项目分类:通用机械零部件 发布时间:2022-01-13 ID:503441
  • 活塞曲柄联动工作机构结构展示
  • 活塞曲柄联动工作机构结构展示
  • 活塞曲柄联动工作机构结构展示

  在往复式动力设备、流体输送泵类产品的结构设计环节,活塞与曲柄的组合是实现旋转运动与直线往复运动转换的核心结构单元,这套机构的设计合理性直接决定了整套设备的动力传递效率、运行稳定性与核心部件使用寿命。从实际工程应用场景来看,这类结构广泛覆盖内燃机、往复式压缩机、柱塞泵、小型冲压设备等需要实现运动形式转换的通用机械领域,不同应用场景下的结构参数会根据负载特性、运行转速、行程要求做针对性调整,但核心的运动传递逻辑保持一致。

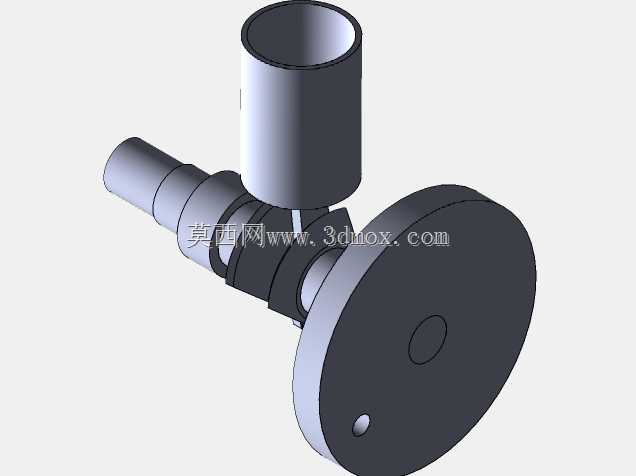

  这套活塞曲柄联动机构的核心功能,是将曲柄端输入的连续旋转运动,转化为活塞端的定向直线往复运动,也可反向将活塞端受压力驱动的直线运动转化为曲柄端的旋转扭矩输出,两种运动传递方向对应不同的设备工况需求。结构组成上包含偏心曲柄盘、传动曲轴、活塞本体、连接导向段几个核心部分,曲柄盘作为旋转运动的输入或输出端,通过偏心轴段与曲轴连接,曲轴的螺旋导向段与活塞配合,将旋转过程中的偏心位移转化为活塞沿轴向的规律往复动作,整个运动过程中各部件的配合间隙需要严格控制,既要避免间隙过大导致的运动冲击与异响,也要防止间隙过小引发的运动卡滞与磨损加剧。

  从设计思路层面来看,这类机构的建模首先需要明确设备要求的活塞行程参数,行程长度直接决定曲柄的偏心距大小,偏心距的两倍即为活塞的理论往复行程,这一参数是整个结构设计的核心基准。确定偏心距后,需要根据设备的额定负载计算曲轴的轴径尺寸,确保曲轴在承受交变载荷的工况下不会出现疲劳断裂或过量形变,活塞部分的外径尺寸需要匹配配套缸体的内径要求,配合公差通常选择间隙配合,根据运行转速与润滑条件选择合适的配合等级,高速工况下需要适当放大配合间隙并预留热膨胀余量,低速重载工况则可适当缩小间隙以提升运动精度。

  安装边界方面,这套机构的曲柄端需要通过轴承结构与设备的机架壳体连接,轴承位的同轴度公差需要控制在合理范围内,避免安装不同心导致的曲轴运转附加载荷;活塞端需要伸入配套的缸筒内部,缸筒的安装轴线需要与曲轴的旋转轴线保持垂直,同时与活塞的往复运动轴线重合,否则会出现活塞偏磨、密封件过早失效的问题。整个机构的轴向安装尺寸需要根据曲柄旋转过程中的最大轴向位移预留足够的安全空间,避免运动过程中活塞与缸体端盖、曲柄与机架内壁发生碰撞干涉。

  在实际建模过程中,需要重点验证各运动部件的运动轨迹,通过运动仿真检查全行程范围内是否存在部件干涉,尤其是曲轴螺旋导向段与活塞配合部位的运动间隙,需要在整个运动周期内保持均匀,避免局部位置出现卡滞点。同时需要考虑部件的加工工艺性,曲柄盘与曲轴的连接部位需要设置合理的过渡圆角,减少应力集中,活塞的端面与外圆交接处需要设置倒角,既方便安装时导入缸筒,也能避免锐边刮伤缸体内壁的密封层。对于长期运行的工况,还需要在结构中预留润滑通道的安装位置,确保配合面能够得到持续的润滑,降低磨损速率,延长整套机构的维护周期与使用寿命。
