机加工台用小型手动夹紧虎钳结构

　　在常规金工实训、小型零件铣削、钻孔、攻丝以及装配工位的作业场景里，这类小型台虎钳是工位上最基础也最高频使用的工装夹具，区别于重型机用平口钳的大夹持力与大尺寸适配性，这款轻型虎钳更适配小尺寸零件的快速装夹，常见于教学实训台、家用DIY工作台、小型精密零件返修工位，用来固定厚度在夹持行程范围内的金属、非金属工件，避免作业过程中工件移位导致加工尺寸偏差或者操作安全隐患。

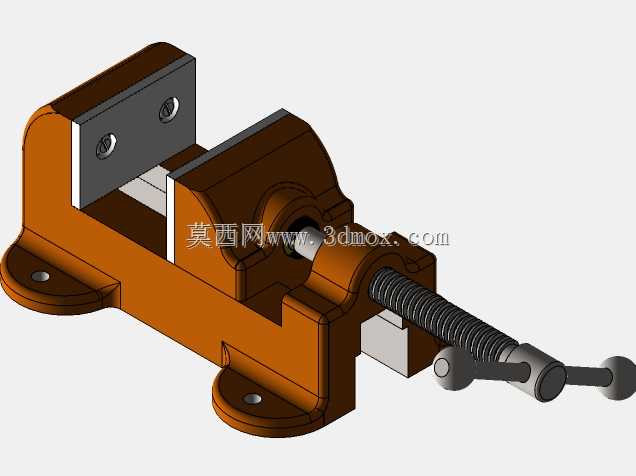

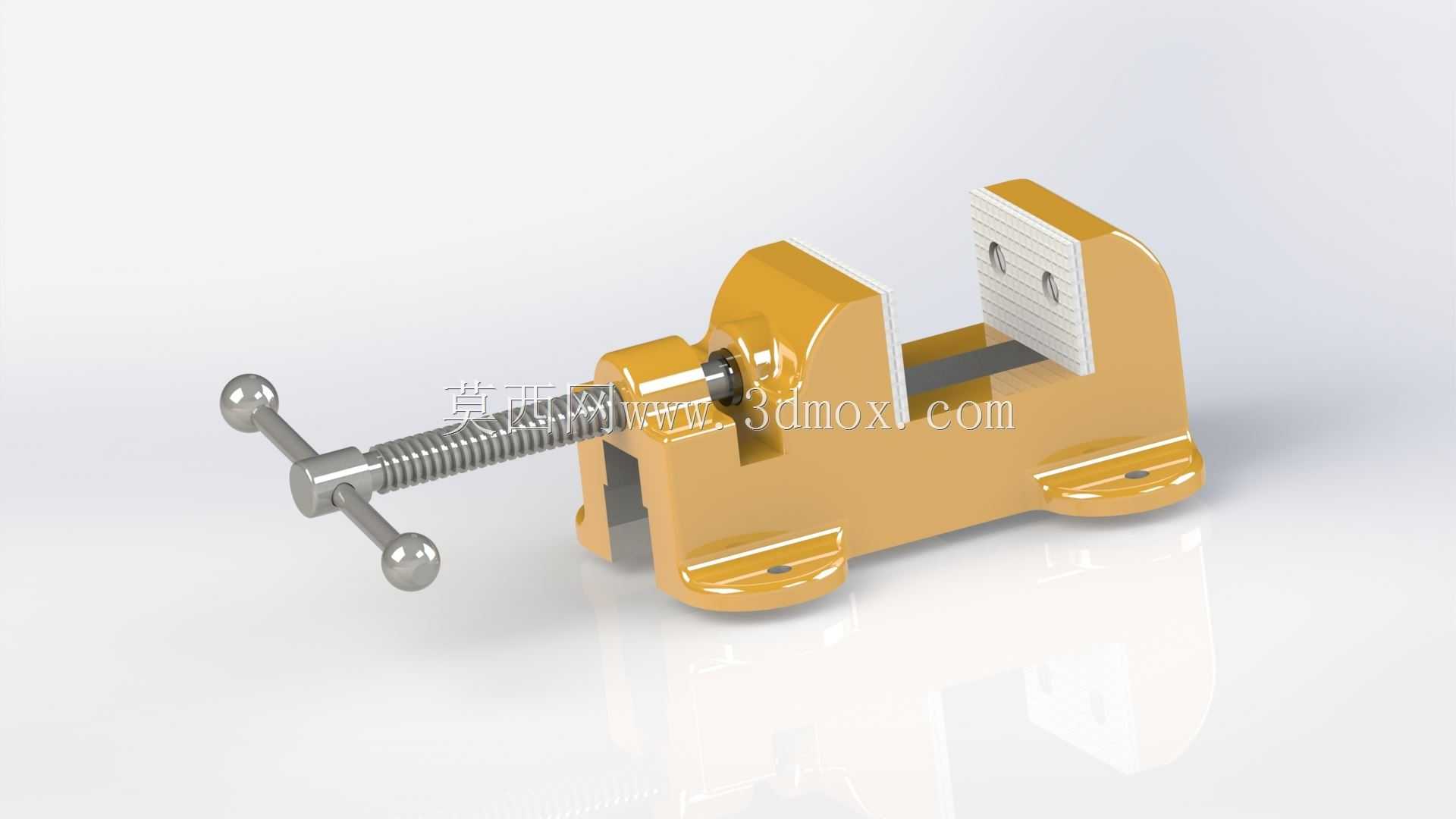

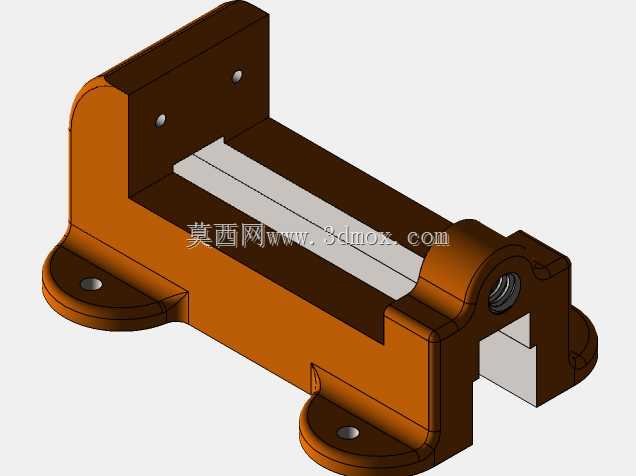

　　从功能结构来看，这款虎钳采用丝杠副传动实现钳口的开合调节，转动端部的T型手柄即可带动活动钳身沿固定钳身的导向面平移，钳口表面加工有交叉防滑齿纹，能够在夹紧时增加与工件表面的摩擦力，即便是表面光滑的方形、矩形坯料，也能在合理夹紧力下保持位置稳定，不会在钻削、锉削等侧向受力工况下出现滑脱。固定钳身与底座为一体化铸造成型结构，底座两端预留了两个贯通的安装孔，可通过螺栓将整个虎钳锁紧在工作台台面的对应位置，安装时需要保证钳口方向与作业人员的操作视角匹配，避免装夹工件时出现视角盲区。

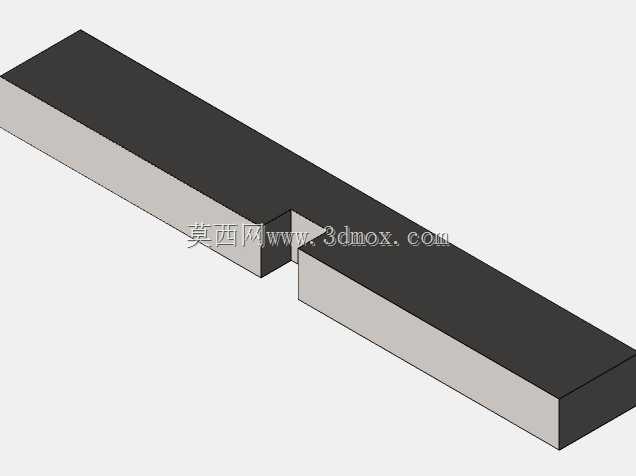

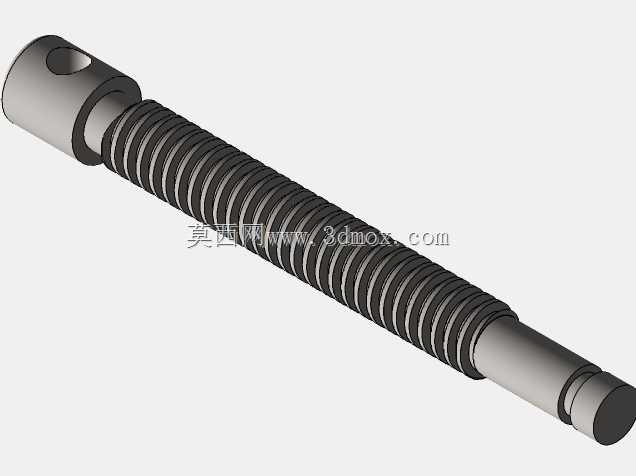

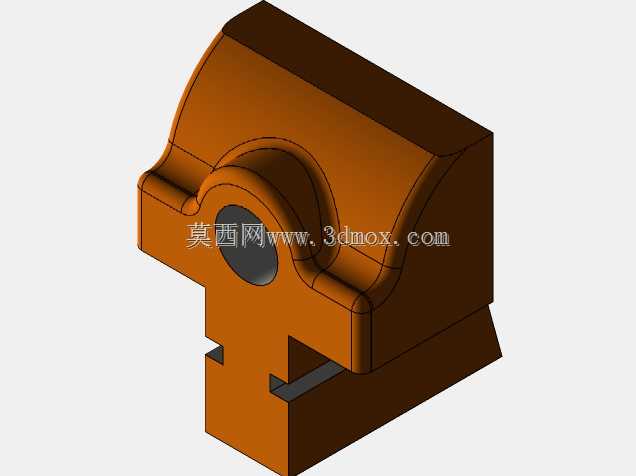

　　设计层面上，这款虎钳的导向结构采用了内嵌式的滑动配合面，活动钳身的导向凸台嵌入固定钳身的导向槽内，配合间隙控制在合理范围，既保证活动钳身平移时无卡滞，也能避免钳口夹紧时出现上翘或者侧偏，保证两个钳口的平行度满足小零件装夹的精度要求。丝杠的端部通过限位结构与活动钳身连接，转动丝杠时仅传递轴向推力，不会带动活动钳身随丝杠同步转动，操作时的力臂经过适配优化，普通操作人员单手转动手柄即可提供足够的夹紧力，无需借助加力杆，避免夹紧力过大导致薄壁工件变形，也防止丝杠受力过载出现螺纹损伤。

　　从安装边界与尺寸适配角度来说，这款虎钳的底座轮廓尺寸适配常规小型工作台的安装空间，安装孔的孔距符合通用台虎钳的安装尺寸规范，可直接替换同规格的老旧轻型虎钳，无需重新在工作台面打孔。钳口的最大张开距离覆盖了小型零件加工的常见尺寸范围，钳口高度也适配小型钻头、锉刀、丝锥等工具的作业行程，不会出现钳身干涉刀具作业路径的问题。钳身表面采用喷塑处理，具备基础的防锈耐磕碰能力，日常使用中仅需定期在丝杠螺纹面、滑动配合面加注少量润滑脂，即可保证操作顺畅，延长使用寿命。

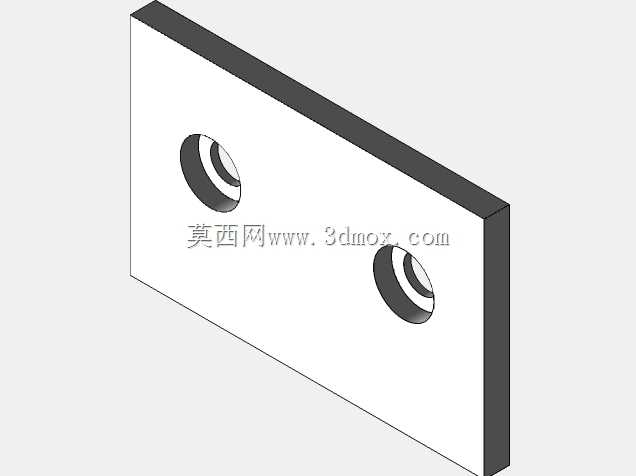

　　实际使用过程中，这类虎钳的夹持稳定性足够满足轻负荷加工需求，比如对小型铝件、塑料件进行钻孔、修边、装配等操作时，装夹效率远高于大型重型平口钳，不需要复杂的调整步骤，转动手柄即可快速完成工件的装夹与拆卸，对于小批量多品种的小件加工作业来说，能够有效减少工装调整的辅助时间。同时其整体重量较轻，即便需要临时移动工位，单人即可完成搬运与重新安装，灵活性优于重型固定式虎钳，在流动维修、户外简易加工作业场景下也能发挥作用。需要注意的是，这类轻型虎钳的结构强度不适合大切削量的铣削、重载敲击类作业，使用时需要匹配对应的作业负荷，避免过大的受力导致钳身断裂、丝杠变形，影响装夹精度与使用安全。钳口的防滑齿属于易损耗部位，长期使用后如果出现齿纹磨平、夹持打滑的情况，可以更换配套的钳口板，无需更换整个虎钳，降低日常维护的成本。
