固定式锅炉用杠杆重锤式安全泄压装置

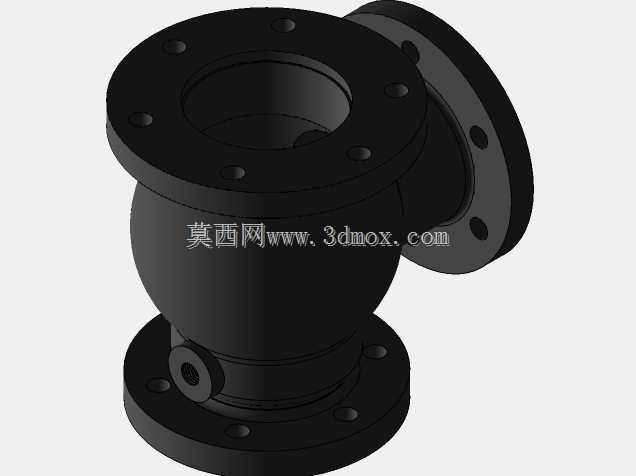

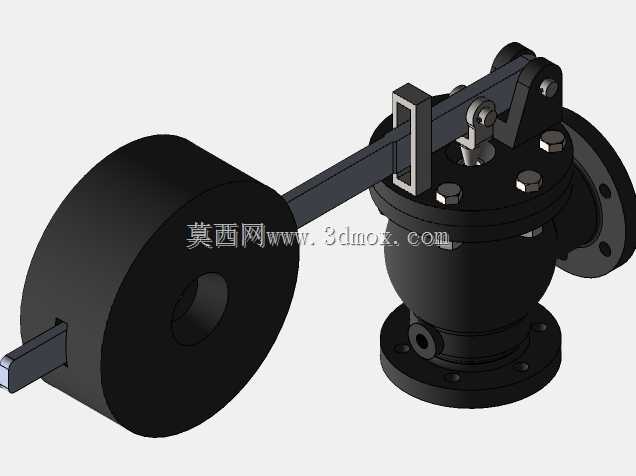

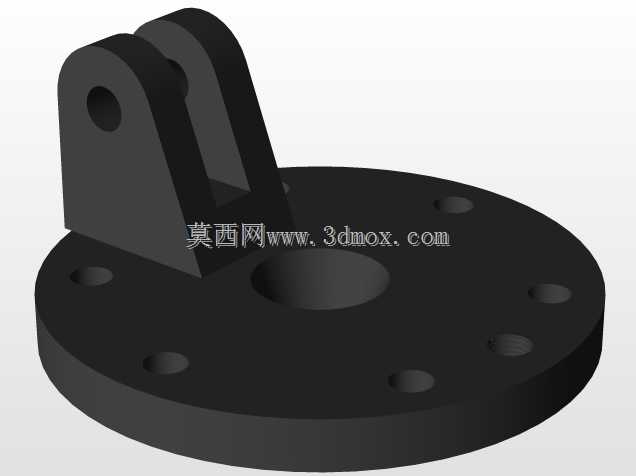

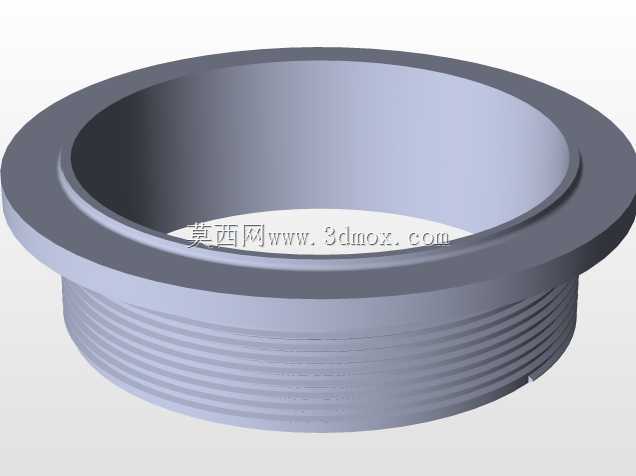

　　底部是带法兰连接盘的阀座主体，法兰盘上均匀布置螺栓通孔，匹配锅炉侧对应压力等级的法兰安装尺寸，阀座内部加工有密封面配合结构，中部是容纳阀瓣、阀杆的阀体腔室，阀体侧面设置法兰式介质出口，用于超压时将泄放的蒸汽引导至安全排放区域；顶部的阀盖通过均布螺栓紧固在阀体上，阀杆穿过阀盖位置设置有导向结构，保证阀瓣升降过程中始终与阀座密封面同轴，避免偏磨导致密封失效。杠杆组件的支点设置在阀盖顶部的支柱结构上，杠杆一端通过铰接结构与阀杆顶端连接，另一端套装圆柱形重锤，重锤可以沿着杠杆的杆身滑动调整位置，通过改变力臂长度来调整整定压力的数值，调整到位后可以通过重锤上的锁紧结构固定位置，防止运行过程中重锤滑移导致压力设定值变化。从功能逻辑上看，在工业固定式蒸汽锅炉的运行体系里，压力超限防护是关乎系统安全的核心环节，这款杠杆重锤式结构的安全泄压装置，就是为这类承压系统量身设计的超压保护部件，区别于弹簧式安全阀的弹性力加载逻辑，它完全依靠杠杆力矩平衡原理实现压力阈值的控制，加载力稳定无疲劳衰减问题，非常适合运行参数稳定、需要长期可靠泄压防护的固定式锅炉场景，不会出现弹簧长期受压产生的弹力衰减、整定压力漂移的问题。从实际安装场景来看，这类阀门通常垂直安装在锅炉锅筒或者蒸汽集箱的顶部法兰接口上，安装时必须保证杠杆的摆动平面处于垂直状态，不能出现侧向倾斜，否则会导致重锤力矩偏移，造成整定压力失准、阀瓣卡涩无法正常开启的故障。模型完整还原了阀门的全部结构细节：

　　正常运行状态下，重锤的重力通过杠杆放大后传递到阀杆上，将阀瓣紧紧压在阀座密封面上，保证锅炉内部蒸汽压力在允许范围内时阀门完全密封，无蒸汽泄漏；当锅炉内部蒸汽压力升高到预先设定的整定值时，蒸汽作用在阀瓣底部的向上推力产生的力矩，超过重锤侧的重力力矩，阀瓣就会被向上顶起，杠杆绕支点转动，阀门开启向外排放蒸汽，快速降低系统内部压力；当系统压力回落到安全范围后，蒸汽向上的推力不足以平衡重锤侧的力矩，阀瓣会自动回落到阀座上，重新实现密封，停止介质排放。设计这类结构时，首先要根据锅炉的额定工作压力、额定泄放量计算阀座的通径尺寸，保证超压时的泄放能力足够将锅炉内的压力控制在允许范围内，避免压力持续升高引发安全事故；其次要核算杠杆的刚度与强度，

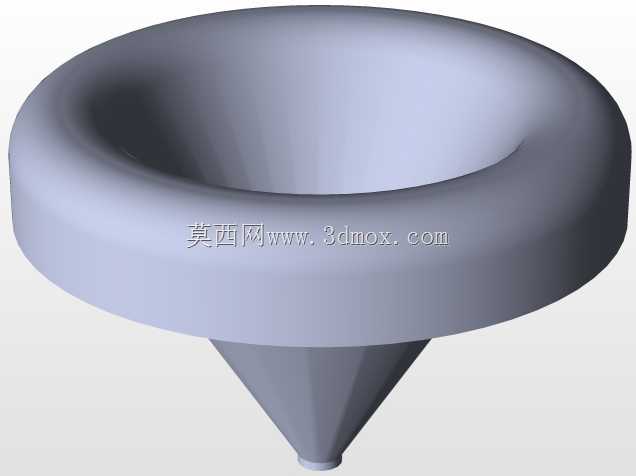

　　杠杆在重锤载荷和阀杆反力的作用下，不能出现明显的挠曲变形，否则会导致阀瓣受力偏斜，影响密封性能和动作可靠性；重锤的重量需要结合杠杆的力臂比例精确计算，保证在整定压力点刚好达到力矩平衡，同时要预留一定的位置调整余量，方便现场根据实际运行工况微调整定压力；阀瓣与阀座的密封面要考虑蒸汽介质的冲蚀和高温影响，模型里的密封结构采用了平面硬密封设计，适合高温蒸汽工况下的长期使用，不容易因为高温导致密封材料老化失效。安装边界方面，阀门底部的进口法兰尺寸要与锅炉预留接口完全匹配，安装时要保证法兰密封面平行，螺栓对角均匀紧固，避免附加安装应力导致阀体变形；杠杆摆动范围内不能设置其他管线或者结构件，要预留足够的空间保证杠杆可以顺畅摆动，

　　不会出现动作卡阻；重锤侧不能额外添加重物或者施加外力，防止整定压力被人为改变，导致阀门该开启时无法开启，或者正常运行时出现误泄漏。这类结构的安全阀相比弹簧式结构，还有一个明显的优势就是动作过程更稳定，开启高度大，泄放能力强，而且整定压力的调整更直观，通过调整重锤位置就能实现压力值的线性调整，不需要像弹簧式安全阀那样调整弹簧压缩量，对现场运维人员来说更易操作，不过它的缺点也比较明显，整体结构尺寸较大，重锤重量较重，只能垂直安装在固定位置，不适合移动设备或者有振动的工况，这也是它仅应用在固定式锅炉场景的核心原因。建模过程中，所有铰接位置都保留了合理的配合间隙，还原了实际结构的装配关系，比如杠杆与支点支柱的铰接轴、杠杆与阀杆的连接销、重锤与杠杆的滑动配合结构，都按照实际工程中的公差配合逻辑做了结构还原，没有出现结构干涉的问题，阀体上的螺栓连接位置、底部法兰的螺栓孔分布、侧面出口法兰的结构都符合通用阀门的设计规范，可以直接用于结构参考、教学演示或者选型方案的三维展示。
