两轮车用螺旋弹簧液压减震结构

　　日常通勤用的电动两轮车、燃油摩托车行驶过程中，难免会遇到路面坑洼、减速带、碎石路这类非平整路况，车轮受到的垂直方向冲击如果直接传递到车架，不仅会让骑乘者感受到强烈颠簸，长时间的刚性冲击还会造成车架连接部位疲劳开裂、车载电控元件松脱失效，这款减震结构就是针对两轮车后悬架的安装空间与承载需求设计的缓冲阻尼部件。

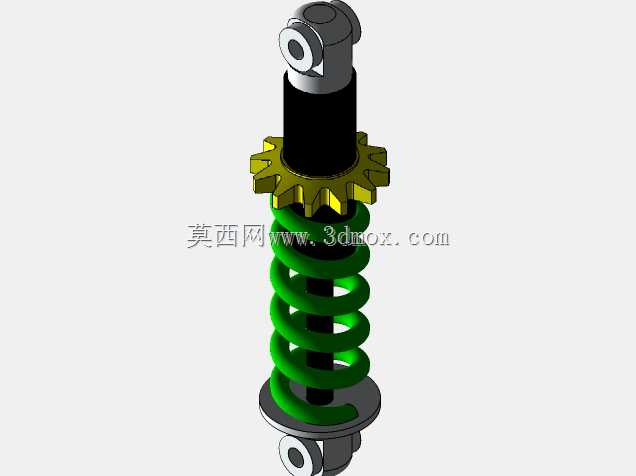

　　从结构功能拆分来看，该减震采用圆柱螺旋压缩弹簧作为弹性承载元件，弹簧选用65Mn弹簧钢材质设计，表面做喷塑防锈处理，螺距等参数匹配两轮车100-150kg的常规后轴承载需求，能够在车轮受到向上冲击时快速压缩存储弹性势能，避免冲击直接传递到车架；内部集成的液压阻尼芯则负责消耗弹簧回弹时的多余能量，避免弹簧压缩后出现反复弹跳的问题，让车轮在经过颠簸后能快速贴紧路面，保证行驶过程中的抓地力与操控稳定性。顶部的吊耳结构与底部的下安装座分别对应车架后平叉与车架主体的铰接安装点，两个铰接点的同轴度公差控制在0.1mm以内，避免安装后出现卡滞、偏磨的问题；弹簧上端的星形调节齿圈是预载调节结构，通过旋转齿圈可以调整弹簧的初始预紧力，适配不同载重需求——单人骑行时调至较低预载档位能获得更柔和的滤震效果，载人载物时调高预载可以避免减震打底，提升重载状态下的支撑性。

　　做三维结构设计时，首先要确认的是安装边界尺寸：该减震的上下安装孔中心距在自由状态下为260mm，最大压缩行程为50mm，设计时需要预留足够的运动间隙，避免弹簧压缩到极限位置时出现金属部件刚性碰撞；阻尼芯的外径与弹簧内径预留2mm的间隙，防止车辆倾斜过弯时弹簧与阻尼芯发生摩擦剐蹭，损伤部件表面防护层。上下铰接孔内都设计有橡胶衬套的安装位，衬套采用邵氏硬度60度的天然橡胶材质，既可以缓冲径向的微小冲击，也能补偿安装时的少量角度偏差，降低连接部位的装配精度要求。

　　在实际选型匹配过程中，需要注意减震的阻尼力与弹簧刚度的匹配逻辑：如果弹簧刚度过大、阻尼力过小，会出现减震过硬、颠簸时弹跳明显的问题；如果弹簧刚度过小、阻尼力过大，则会出现减震压缩后回弹过慢，连续颠簸时减震行程被吃掉、出现打底的问题。这款结构的阻尼阀片采用多片叠层设计，压缩行程与回弹行程的阻尼比设置为1:1.2，更符合两轮车日常在城市铺装路面行驶的滤震需求，低速压缩时阻尼力较小，能过滤掉路面细碎的震动，高速压缩时阻尼力快速上升，避免过大冲击造成减震触底。

　　从建模细节来看，弹簧的两端都做了并圈磨平处理，保证弹簧上下端面与安装座、调节齿圈的接触面积足够，不会出现偏载导致的弹簧弯曲变形；顶部吊耳的焊接部位做了圆角过渡处理，降低应力集中系数，满足反复冲击载荷下的疲劳强度要求；所有外露金属部件除了弹簧的喷塑层，其余钢制部件都做了镀锌钝化处理，应对雨天行驶时的泥水侵蚀，延长部件的使用寿命。在装配验证环节，需要确认调节齿圈的转动顺滑度，齿圈与阻尼芯外螺纹的配合间隙控制在0.05-0.1mm之间，既不会出现转动卡滞，也不会因为间隙过大导致行驶过程中齿圈自行转动、预载发生变化。
