剖分式滑动轴承支撑座结构设计

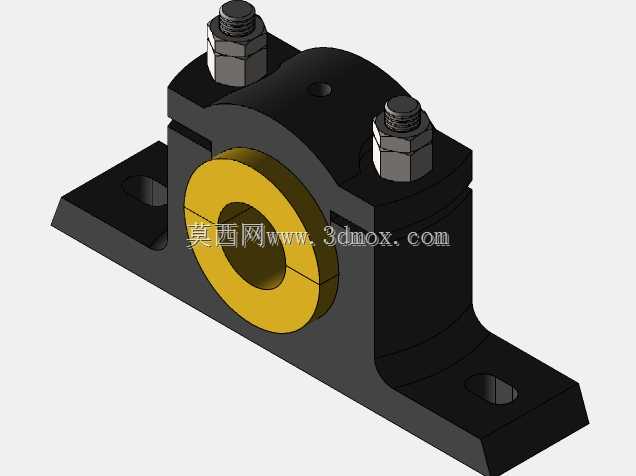

　　在常规的带式输送机、小型风机、离心泵以及轻工输送线的轴系布局中，这类剖分式支撑结构是应用频次极高的轴系承载部件，区别于整体式轴承座的拆装局限，这种上下对开的结构形式，能在不拆卸轴端联轴器、带轮等传动件的前提下完成轴瓦的更换与间隙调整，大幅降低设备运维阶段的拆装工作量。从实际使用场景来看，这类支撑件多布置在设备传动端与非传动端的机架安装面，承担径向载荷为主的轴系支撑任务，适配中等转速、载荷平稳的工况，当轴系运行中出现轴瓦磨损超差时，只需松开上盖的锁紧螺母，移除上盖部分即可更换轴瓦，无需将整根轴从设备中抽出，这一特性在长轴系、多支撑点的设备布局中优势尤为明显。

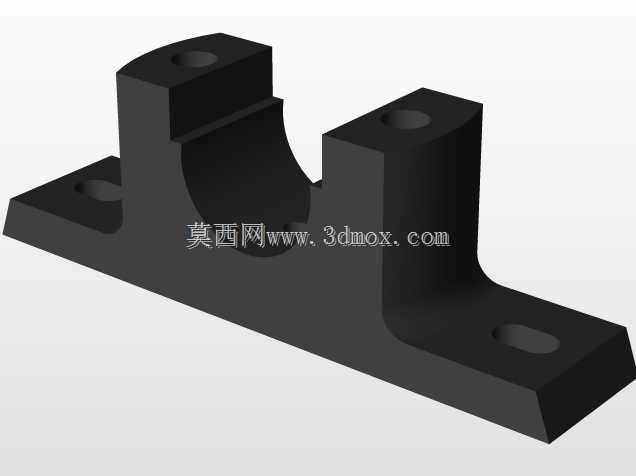

　　从结构设计逻辑来看，整个部件分为底座、上盖、轴瓦、锁紧螺栓四个核心部分，底座采用带安装翼的一体式铸造结构，两侧安装翼预留沉头安装孔，安装孔的长圆孔设计预留了轴向位置微调余量，适配安装时机架加工的位置公差，避免出现孔位不对中无法装配的问题。底座与上盖的结合面采用阶梯止口定位，而非完全平面贴合，止口结构能保证上下部分装配时的同轴度，避免合盖后轴瓦出现错位卡滞轴颈的问题，同时能承受部分横向载荷，降低锁紧螺栓的剪切受力。上盖顶部预留的注油孔，可直通轴瓦内表面的油槽，运行中可通过注油杯补充润滑脂，在轴瓦内表面形成稳定的油膜，降低轴颈与轴瓦的摩擦系数。

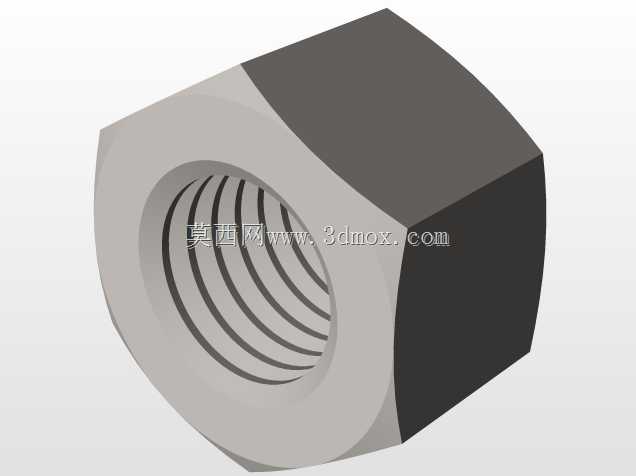

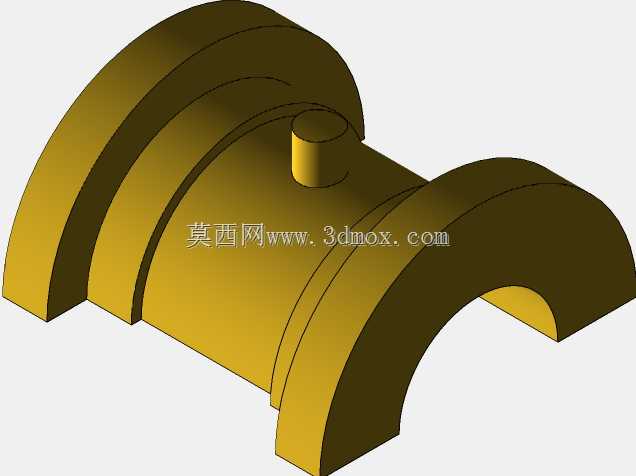

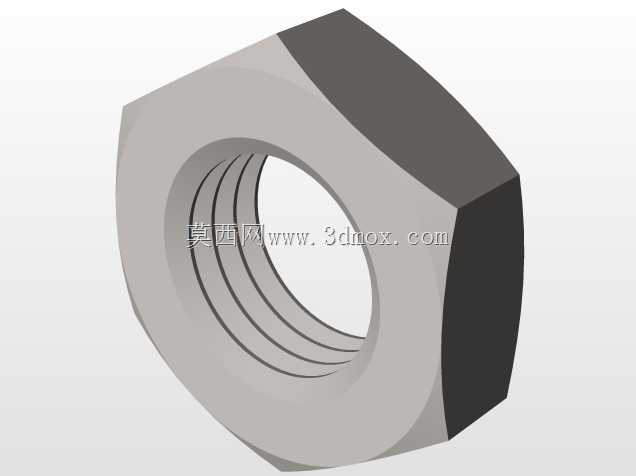

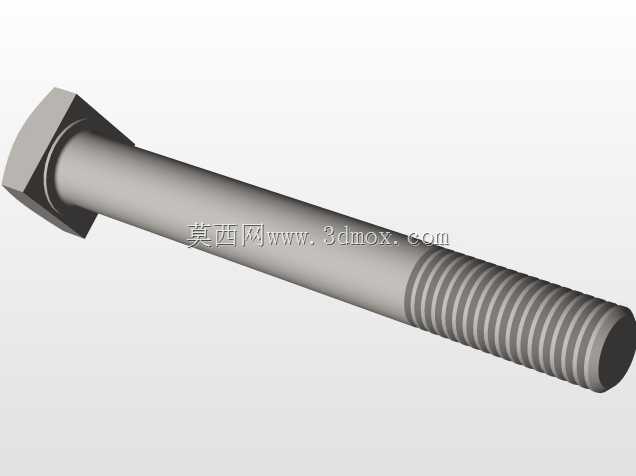

　　轴瓦采用对开式铜合金结构，内表面开设交叉分布的油槽，油槽不延伸至轴瓦两端边缘，避免润滑脂在运行中从端部大量泄漏，轴瓦的壁厚根据承载能力做了等强度设计，承载区壁厚略大于非承载区，避免长期受压出现变形。锁紧螺栓采用六角头配合厚螺母的结构，螺母与上盖接触面加装平垫圈，分散螺栓预紧时的接触面压应力，避免长期运行中螺母松动导致的支撑间隙变大，预紧时需按照对角顺序逐步拧紧，保证上下结合面的间隙均匀，避免出现单侧压紧导致轴瓦偏磨的问题。

　　从安装边界尺寸来看，底座的安装孔中心距根据适配轴径做了对应匹配，安装面到轴孔中心的中心高尺寸严格按照通用安装规范设计，保证与同规格其他支撑件的互换性，轴孔的直径公差按照滑动轴承的配合要求选取，与轴颈之间保留合理的运转间隙，既不会因为间隙过大出现轴系跳动，也不会因为间隙过小出现运转抱轴的问题。底座底部的安装面做了铣平加工，保证与机架安装面的贴合度，避免安装后出现底座翘曲导致的轴系不对中问题。

　　在实际选型应用中，这类支撑结构需要根据轴系的径向载荷、转速、工作环境温度来匹配对应的轴瓦材料，常规工况下采用锡青铜轴瓦即可满足要求，在重载、低速工况下可选用铝青铜或者镶嵌固体润滑剂的轴瓦结构，提升耐磨性能。装配过程中需要注意轴瓦与底座、上盖的贴合度，轴瓦的外圆柱面需要与座孔的内表面完全贴合，避免出现点接触或者局部间隙，导致轴瓦受力不均出现过早损坏。合盖前需要在轴瓦内表面均匀涂抹润滑脂，初次启动前需要手动盘车确认轴系转动灵活，无卡滞、异响问题后再带载运行。日常运维中需要定期检查锁紧螺母的预紧力，补充润滑脂，观察轴瓦的磨损情况，当轴瓦间隙超过允许值时及时更换，避免出现轴颈磨损的问题。
