手动螺旋式车辆举升顶升工具结构

　　在小型乘用车辆的日常维修、轮胎更换、底盘检修作业场景中，这类手动螺旋顶升工具是维修工位、随车应急配置里极为常见的基础设备，不同于液压类顶升设备依赖密封件、液压油维持顶升力的特性，纯机械螺旋传动的结构不存在泄压回落的风险，在无外接动力的野外应急场景、狭小工位作业时，可靠性表现更稳定。从实际作业的使用逻辑来看，该工具的核心功能是通过人力输入扭矩，将旋转运动转化为丝杆的轴向直线位移，以此实现对车辆底盘指定支撑点的举升与承重支撑，作业过程中无需额外动力源，单人即可完成全部操作，适配多数家用轿车、小型货运车辆的底盘顶升高度需求。

　　从结构设计的思路出发，整个部件的受力传递路径经过了明确的层级划分：底部的锥形扩径底座承担全部承重载荷，设计时特意加大了底座与支撑面的接触面积，同时采用锥面过渡的结构将上部丝杆传递的垂直载荷均匀分散到整个支撑面，避免局部压强过大导致作业时底座下陷、侧倾；中部的传动丝杆采用梯形螺纹传动副，这类螺纹的牙型强度高，自锁性能优异，当顶升作业到达指定高度后，无需额外的锁止机构即可依靠螺纹副的自锁特性维持支撑高度，不会因为载荷作用出现自动回落的问题，这也是螺旋顶升结构区别于其他顶升设备的核心安全特性。

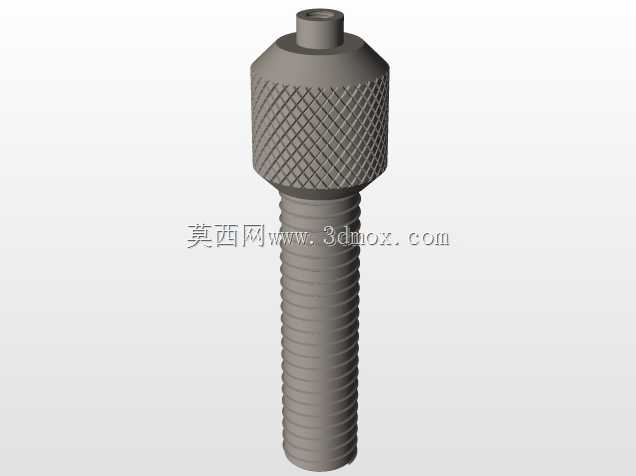

　　操作端的设计充分考虑了人力输入的力矩需求，横向布置的操作杆表面做了网纹滚花处理，增大手部握持时的摩擦力，即使手上沾有油污、水渍也能稳定施力，不会出现打滑脱手的情况；操作杆与丝杆连接的调节螺母外圈同样做了滚花处理，在空载状态下需要快速调整丝杆伸出长度时，可以直接转动螺母实现快速升降，无需反复扳动长操作杆，提升空载调整的效率。顶部的支撑头采用了带卡槽的凹型结构，作业时可以卡入车辆底盘预设的顶升支撑凸缘，避免顶升过程中支撑点滑移导致的车辆滑落风险，支撑头的端面做了圆弧过渡处理，不会在顶升接触时刮伤底盘的金属涂层或结构件。

　　从安装与作业的边界尺寸来看，该工具的收拢状态整体高度较低，可以顺利伸入多数家用轿车的底盘下方间隙，无需提前垫高作业面；丝杆的有效行程覆盖了车辆维修时轮胎完全离地所需的顶升高度，作业时底座需要放置在硬质平整支撑面上，若在松软地面作业需额外搭配硬质垫板扩大支撑面积，避免底座失稳。整个结构没有易损的密封元件、复杂的液压管路，日常维护仅需定期在螺纹副表面涂抹润滑脂降低转动阻力，即可长期保持稳定的作业性能，即使在低温、高粉尘的恶劣作业环境下，也不会因为介质凝固、杂质堵塞出现功能失效的问题，相比液压类顶升设备的环境适应性更强。在三维建模过程中，这类结构的建模重点集中在梯形螺纹副的参数匹配、各受力部件的同轴度保证、操作杆与调节螺母的连接强度校核上，需要确保各活动部件在装配状态下无运动干涉，转动操作杆时丝杆的轴向运动顺畅无卡滞，同时要验证顶部支撑头在额定载荷下的结构强度，避免受力变形导致支撑失效。
