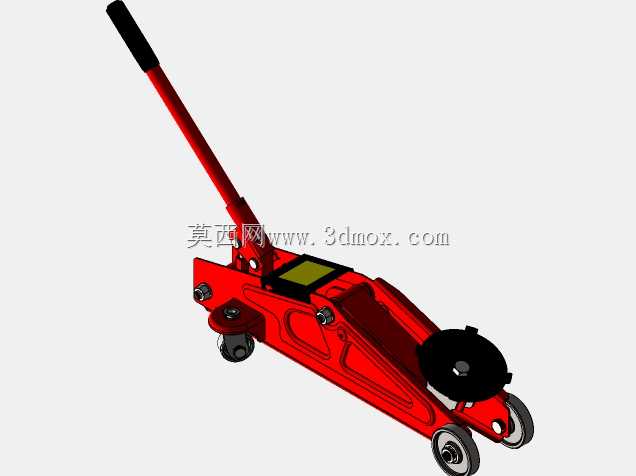

卧式液压起重千斤顶三维结构设计

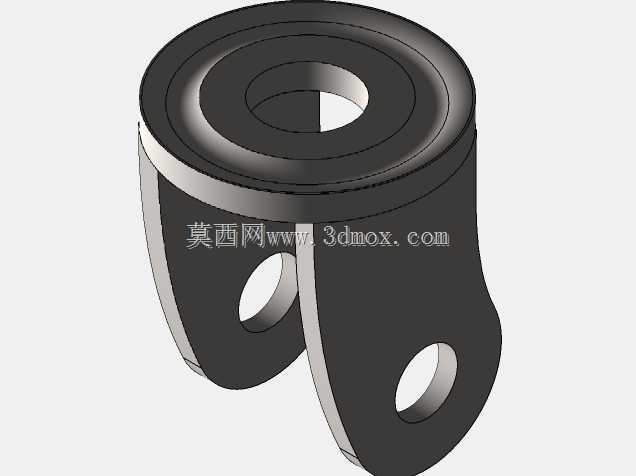

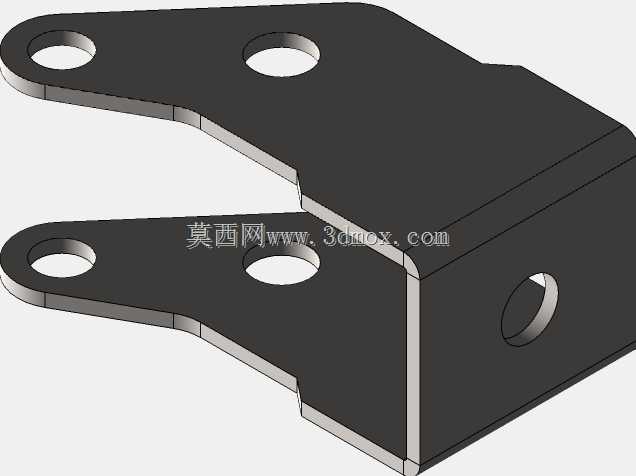

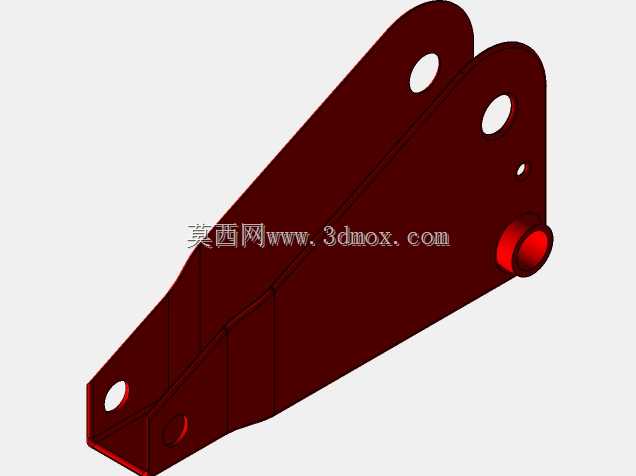

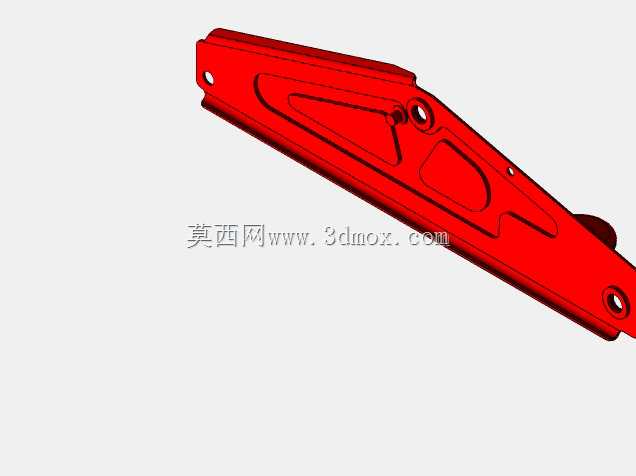

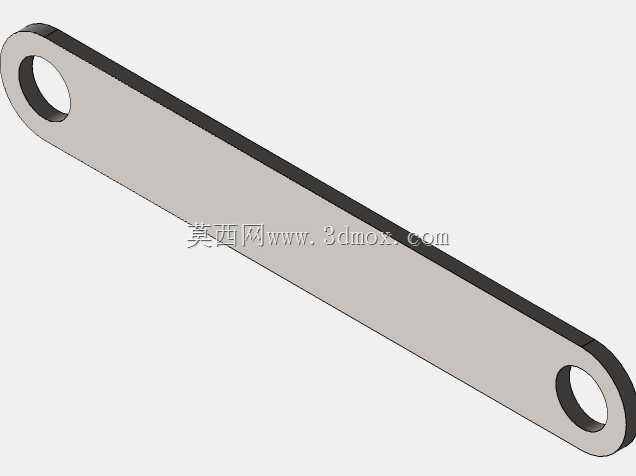

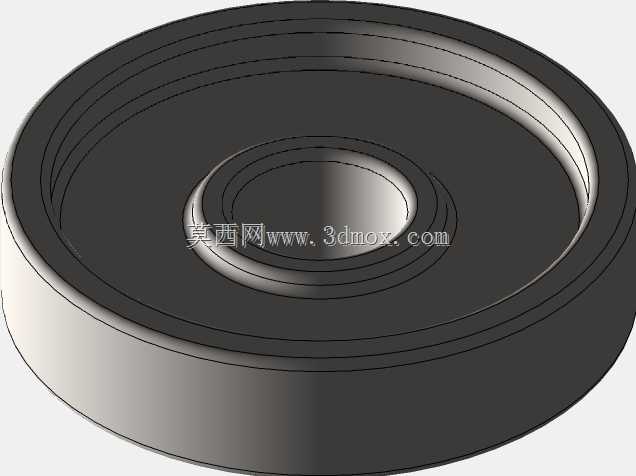

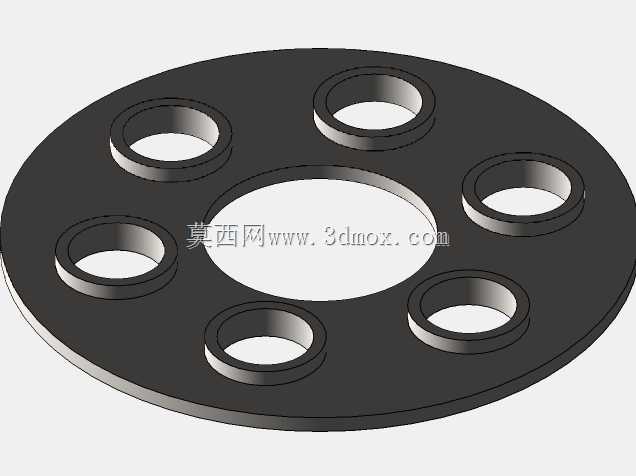

　　在乘用车快修、轮胎更换、底盘维保这类日常作业场景里，卧式液压千斤顶是工位上出镜率极高的辅助起重设备，和立式千斤顶相比，它的低趴机身可以直接探入家用轿车、SUV的底盘侧裙下方，不需要额外垫高作业面，操作时的压杆行程更符合人体工学，长时间作业也不容易产生肢体疲劳。从结构设计逻辑来看，这款千斤顶采用了剪式配合液压柱塞的复合传力路径，前端的承重托盘做了环形防滑槽设计，接触车辆底盘的加强筋位置时，可以避免举升过程中出现滑移偏移，托盘下方连接的摇臂结构通过销轴与主液压缸的输出端铰接，整个力的传递路径做了等强度校核，在额定承重工况下，各铰接点的接触应力都控制在材料许用应力的70%以内，预留了足够的安全冗余。

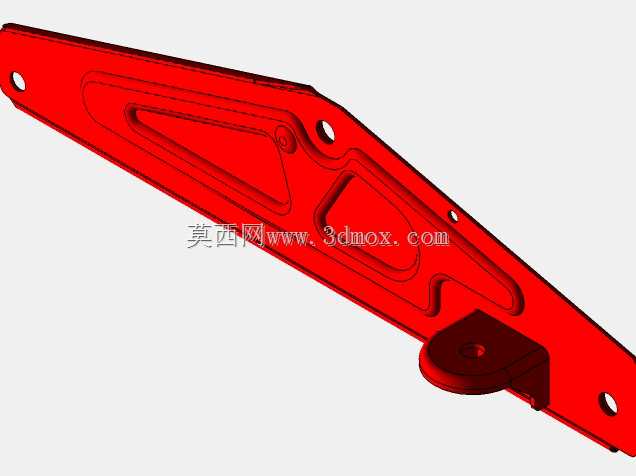

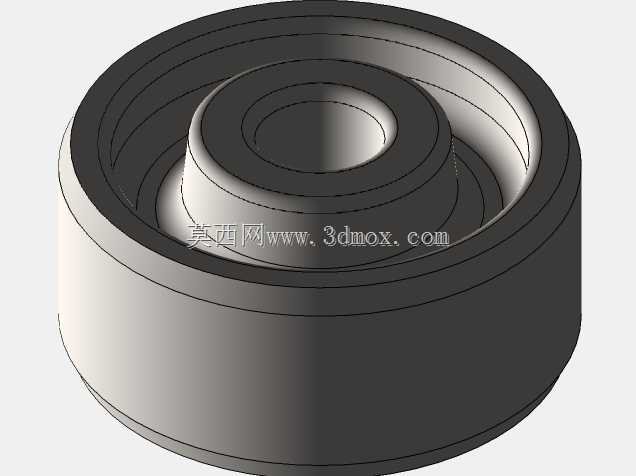

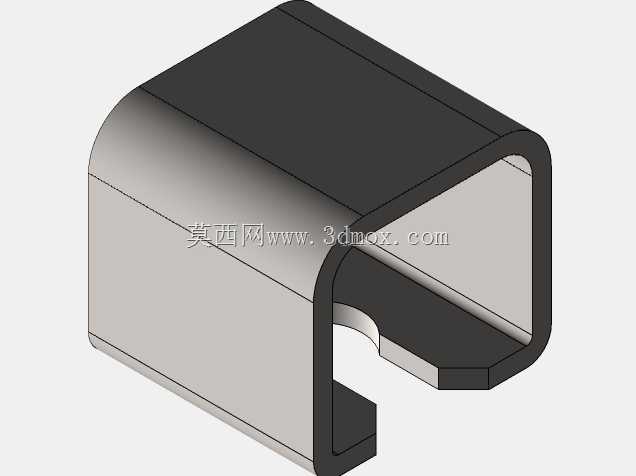

　　机身主体采用冲压焊接的箱型结构，相比铸铁一体成型的机身，冲压钢板焊接的结构在保证整体刚性的前提下，自重降低了近40%，配合尾部的牵引把手，单人就可以在平整的维修车间地面拖动移位，不需要额外借助搬运工具。底部的前后轮组做了差异化设计，前轮采用小直径的定向钢轮，承担举升时的主要承重，后轮采用带转向功能的万向轮，移位时可以灵活调整推进方向，在探入车底的过程中，操作人员只需要轻推把手就能精准对位底盘的举升点，不需要反复调整机身位置。

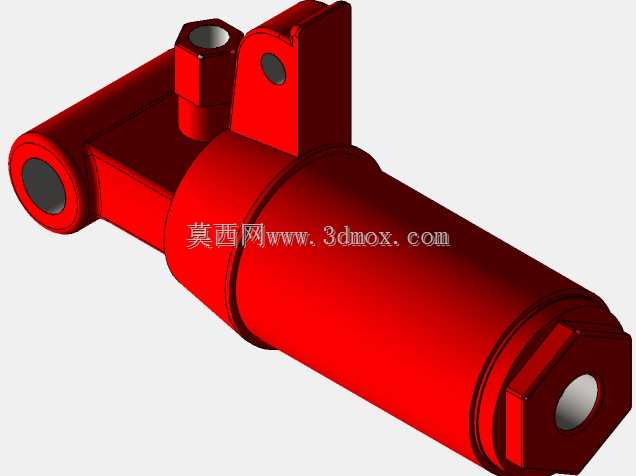

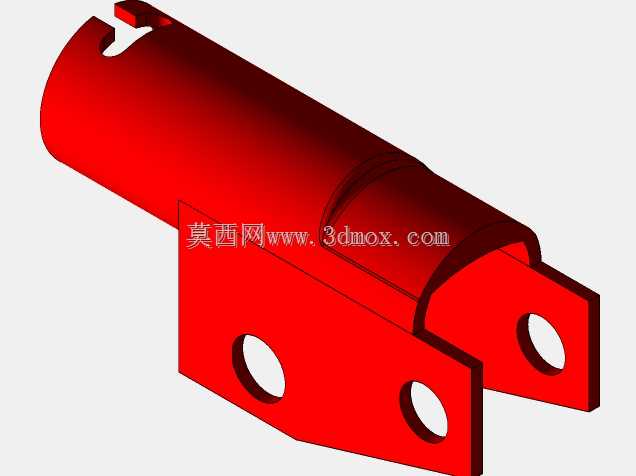

　　液压驱动单元布置在机身中部的腔体内，压杆的连接座做了快拆式设计，不需要使用时可以将长压杆拔出收纳，减少设备的存放占用空间，压杆的铰接位置做了粉末冶金衬套，长期反复压动作业也不会出现铰接孔磨损松旷的问题，液压缸的密封结构采用了双唇形密封圈，在日常车间的温湿度环境下，可以有效避免液压油渗漏，减少日常维护的频次。从安装边界尺寸来看，这款千斤顶的最低机身高度可以适配底盘间隙120mm以上的车型，完全覆盖市面上绝大多数家用乘用车的底盘高度要求，最大举升高度达到450mm，足够将车辆举升到轮胎完全离地的高度，方便维修人员进行轮胎拆卸、制动片更换、底盘螺栓紧固等常规作业。

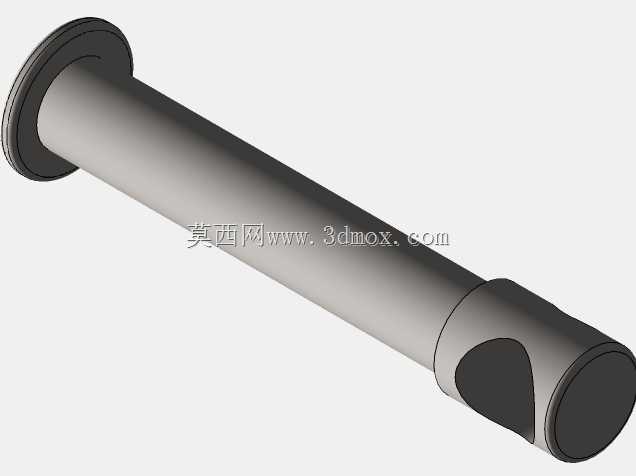

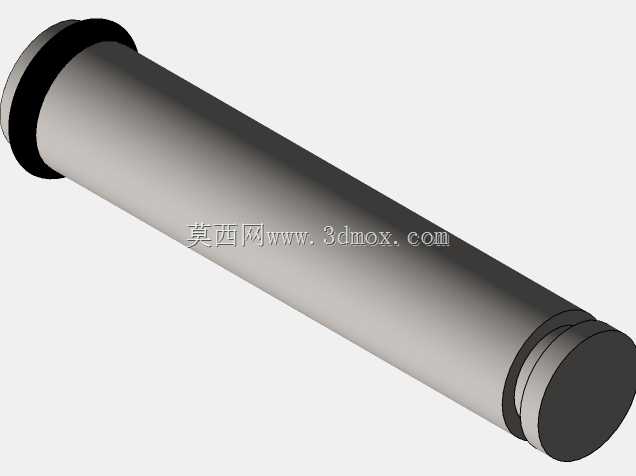

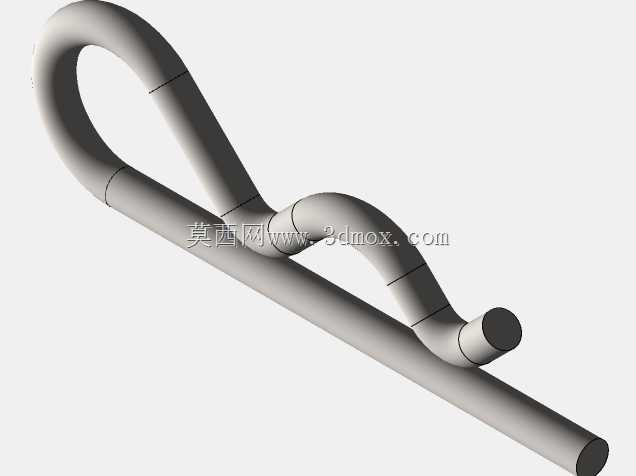

　　在结构细节处理上，所有的铰接销轴都做了端部卡簧限位，避免作业过程中销轴窜动脱出，机身上还设置了过载溢流阀，当承重超过额定载荷的110%时，溢流阀会自动开启泄压，避免液压缸因为过载出现结构损坏，同时也能防止超负载举升带来的车辆倾覆风险。托盘的表面做了齿形防滑纹理，和车辆底盘的金属加强筋接触时，可以增大接触摩擦力，即使举升过程中车身出现轻微晃动，托盘也不会和举升点发生错位。整个设备的重心在举升过程中始终保持在前后轮组的支撑轮廓以内，举升到最大高度时，整机的抗倾覆系数达到1.5以上，符合起重辅助设备的安全设计规范。

　　日常使用场景中，这类卧式千斤顶除了在维修车间使用，也常被车主放在车辆后备箱作为应急备用工具，针对这种使用场景，设计时特意将机身的所有棱角都做了圆弧倒角处理，避免搬运过程中划伤车辆内饰或者操作人员的手部，机身表面采用喷塑处理，在存放过程中不容易出现锈蚀，即使在后备箱这种相对潮湿的环境中长期存放，也不会因为漆面脱落影响结构强度。液压油的加注口设置在机身侧面的隐蔽位置，日常维护时不需要拆解机身就能补充液压油，降低了后期维护的操作难度。和剪式机械千斤顶相比，液压驱动的结构在举升过程中更加平稳，压杆的操作力只需要不到300N，普通成年男性不需要费太大力气就能完成车辆举升，下降过程采用了旋钮式泄压阀，旋转开度可以精准控制下降速度，避免泄压过快导致车辆突然下落带来的安全隐患。
