深沟球滚动轴承装配结构三维设计

　　做传动结构设计的时候，轴承是绕不开的基础支撑零件，这次建模的深沟球轴承，是日常设备里应用覆盖面最广的一类旋转支撑件。从车间里的普通输送机辊筒，到机床主轴的前端支撑，再到小型电机的输出端定位，甚至民用家电的电机转轴位置，都能看到这类轴承的身影，它的核心作用就是在支撑旋转轴系的同时，把轴运转过程中的摩擦阻力降到最低，减少轴颈和安装座之间的磨损，同时约束轴的径向和少量轴向窜动，保证轴系的回转精度在设计允许的范围内。

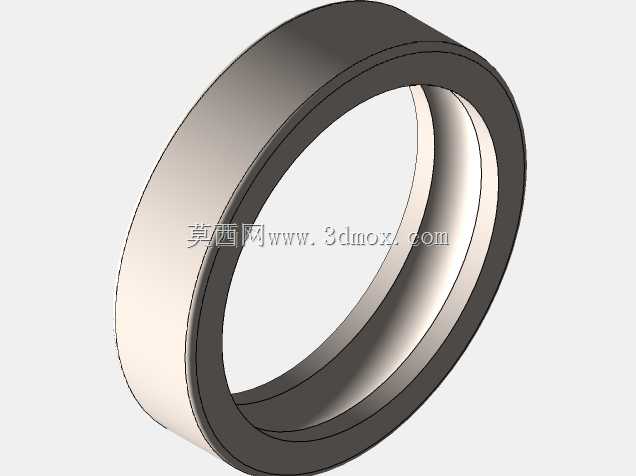

　　建模的时候最先要捋清楚的是各零件的装配约束关系，不能只照着外观画个样子，要符合实际装配的逻辑：内圈是和转轴过盈配合的，随轴一同回转，内圈的滚道曲率要和钢球的曲率匹配，留好合理的接触角余量；外圈是和轴承座孔过渡配合的，多数工况下外圈固定不转，部分特殊工况比如行星轮的支撑位置，外圈也会随行星架回转，所以建模的时候内外圈的滚道同轴度公差要在三维里提前做参考约束，避免后续出工程图的时候漏了形位公差要求。中间的钢球是承载滚动体，均匀分布在内外圈滚道之间，钢球的数量和直径直接决定了轴承的额定动载荷，建模的时候不能随意增减钢球数量，要对应常用的公称尺寸系列来排布，钢球之间的保持架作用是把各个滚动体均匀隔开，避免运转的时候钢球之间互相摩擦碰撞，同时引导钢球在滚道内正常运转，保持架的兜孔间隙要留够，不能卡滞钢球的滚动，这部分在装配建模的时候要做干涉检查，确认保持架和钢球、内外圈挡边之间没有不合理的干涉。

　　从安装边界来说，这类轴承的安装尺寸要考虑轴肩和座孔挡肩的高度，不能让挡肩高度超过轴承内圈、外圈的倒角位置，不然装拆的时候没法用拉马勾住内圈端面，也没法把外圈顺利顶出来。轴承的宽度尺寸、内外径的公差配合要和安装位的尺寸匹配，比如和轴配合的内圈内径公差要选k6或者m6这类过渡/过盈配合，和座孔配合的外圈外径选H7或者J7的配合，根据载荷的大小、转速高低调整配合的松紧度，转速越高、载荷越大的工况，配合的过盈量要适当加大，避免运转过程中内圈和轴之间打滑跑圈，磨损轴颈。

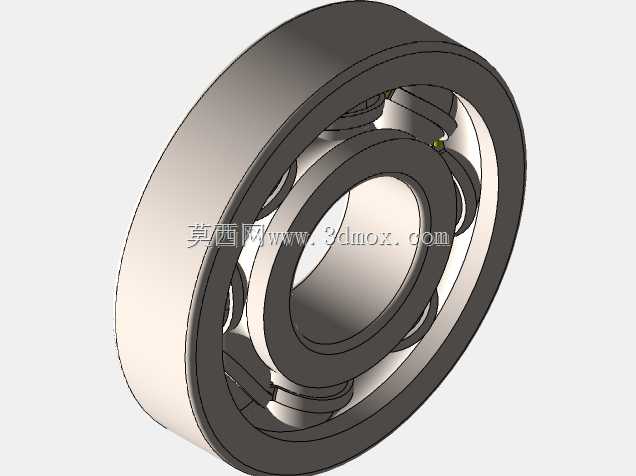

　　实际选型应用的时候，这类深沟球轴承主要承受径向载荷，也能承受一定的双向轴向载荷，当轴承的径向游隙加大的时候，还能具备一定的角接触轴承的特性，可以承受更大的轴向载荷，和同尺寸的其他类型轴承比，它的摩擦系数小，极限转速高，结构简单，制造成本低，维护也方便，不管是批量生产的通用设备，还是非标定制的专用工装，只要是有旋转轴的位置，优先考虑的支撑件里就有它。建模过程中还要注意密封结构的预留，部分工况有粉尘、切削液或者润滑脂密封要求的，要在轴承两侧预留防尘盖或者密封圈的安装槽位，这次的装配模型里也还原了开放型轴承的结构特征，方便后续根据实际使用场景加装密封件，也能直接用来做装配干涉检查、轴系刚度仿真的基础模型，导入到装配体里不需要再调整配合关系，直接和轴、轴承座做约束就能完成轴系的支撑结构搭建。

　　很多刚入行的设计人员做轴承选型的时候容易忽略安装尺寸的校核，比如把轴肩做的太高，最后轴承拆不下来，或者座孔的挡肩直径做的太小，没法给外圈提供足够的支撑面，导致轴承运转过程中外圈窜动，这些细节在三维建模的时候就要把安装参考面做出来，提前标注好最大允许的轴肩高度、最小的座孔挡肩直径，从设计源头避免后续装配和维护的问题。另外钢球和滚道的接触位置建模的时候不要做完全的零间隙贴合，要留好实际的游隙空间，毕竟真实的轴承工作的时候是有合理游隙的，零间隙的模型导入到运动仿真里会出现过约束报错，没法正常模拟轴的回转运动。
