台式机CPU轴流散热冷却风扇结构设计

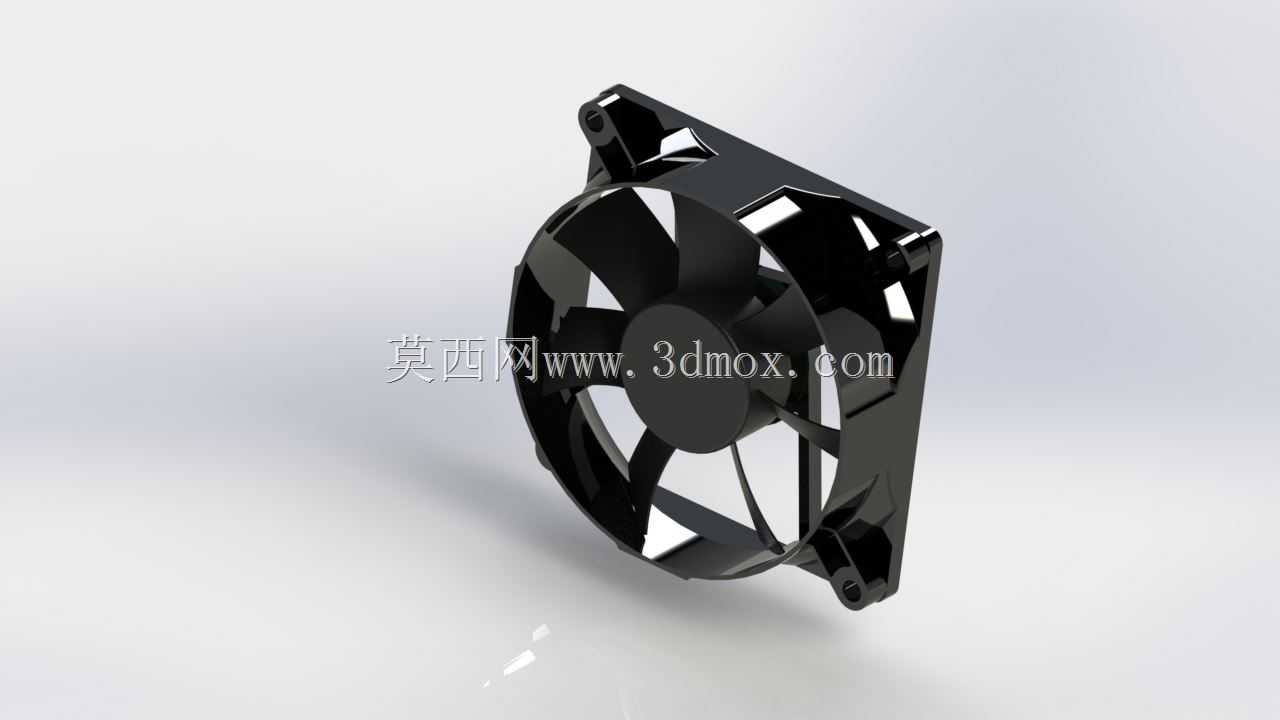

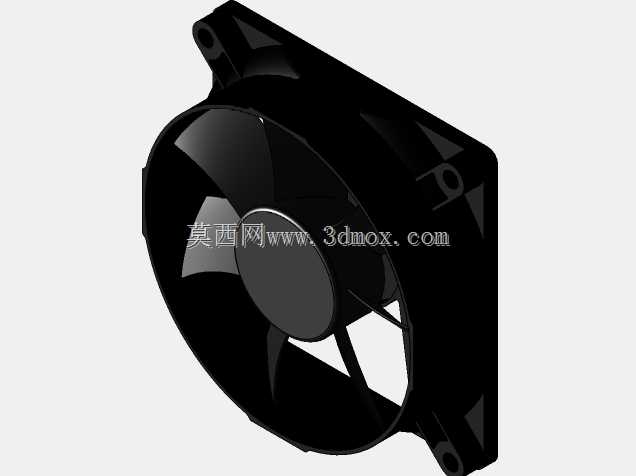

　　这款轴流冷却风扇主要面向台式计算机CPU散热场景设计，同时也可适配机箱通风、小型工控设备风冷、嵌入式硬件散热等多种需要定向强制对流的装机场景，是消费电子与小型工业设备散热系统里的核心风冷部件。从实际使用需求出发，设计时首先平衡了风量输出与运行噪音的矛盾，扇叶采用不等距排布的七叶结构，叶型经过曲面优化，在相同转速下能获得更平顺的气流切割效果，减少周期性气流脉动带来的高频风噪，同时保证单位时间内的送风量能够覆盖常规功耗CPU的散热需求，将鳍片传导的热量快速带出散热区域。外框采用方形切角的安装结构，四个角预留标准安装孔位，孔位间距匹配主流120mm规格风扇的安装尺寸，安装边界预留了足够的螺丝锁紧空间，

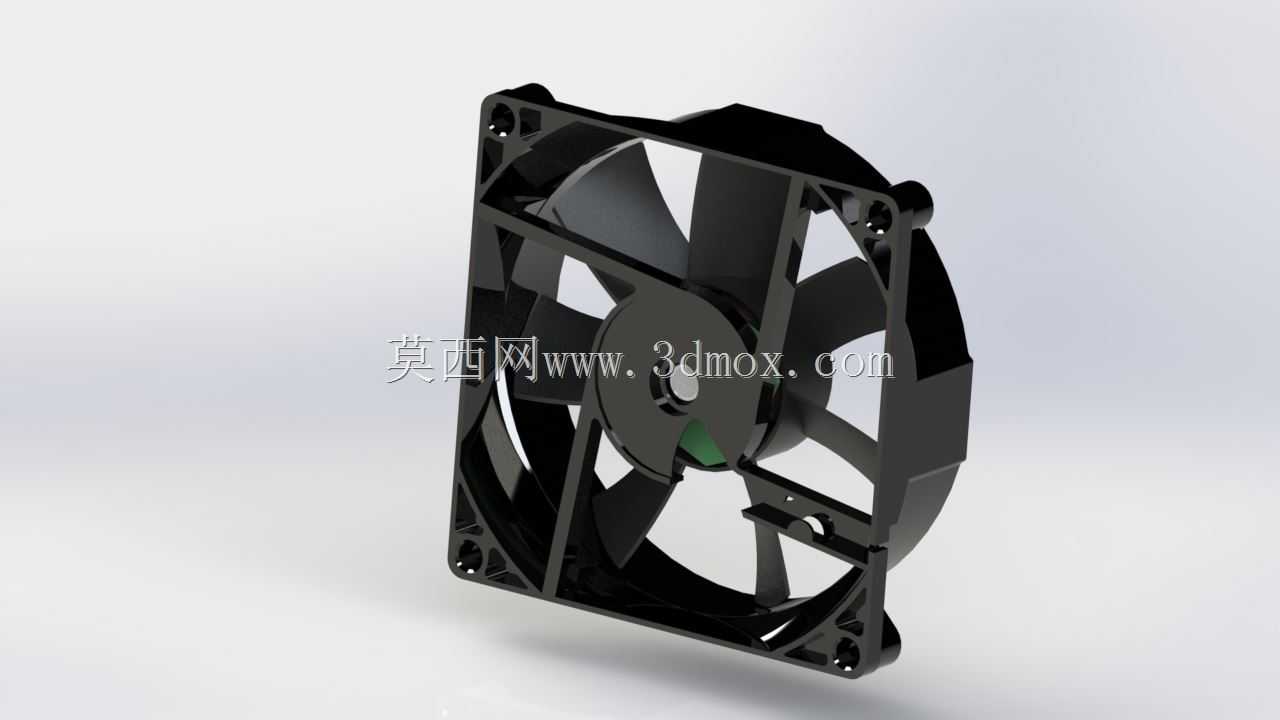

　　既可以直接固定在CPU塔式散热器的鳍片组上，也可以适配机箱预留的风扇位、水冷排安装位，安装时不需要额外定制转接支架，兼容市面绝大多数标准装机固定结构。扇框的进风侧做了微导风圆角设计，能够减少进风端的气流紊流损失，提升进风效率，出风侧做了平直的导流边，让吹出的气流更集中，避免气流扩散导致的散热效率下降。中心轮毂部分做了封闭设计，既可以保护内部的电机结构，避免布线、灰尘直接接触电机绕组，也能优化中心区域的气流走向，减少轮毂位置的气流乱流。扇叶与外框之间预留了均匀的转动间隙，既避免转动过程中扇叶蹭到外框产生异响或卡滞，也不会因为间隙过大导致边缘气流回流损失风压。整体结构采用一体化注塑成型的设计思路，零件数量少，装配工序简单，

　　量产时的一致性容易控制，同时整体重量较轻，安装后不会对散热器或机箱安装位产生过大的负重，长期运行也不会因为震动导致安装松动。在结构强度上，外框的四个安装角做了局部加厚处理，锁紧螺丝时不容易出现开裂问题，扇叶根部做了圆弧过渡加强，避免长期高速转动出现扇叶根部疲劳断裂的问题。实际选型使用时，这款风扇可以根据散热需求搭配不同转速的电机方案，既可以做低转速静音款满足日常办公装机的静音需求，也可以搭配高转速电机满足高功耗硬件的强散热需求，结构本身不需要做大幅修改就能适配不同的性能定位。
