铸件质量检测隔离工作台结构设计

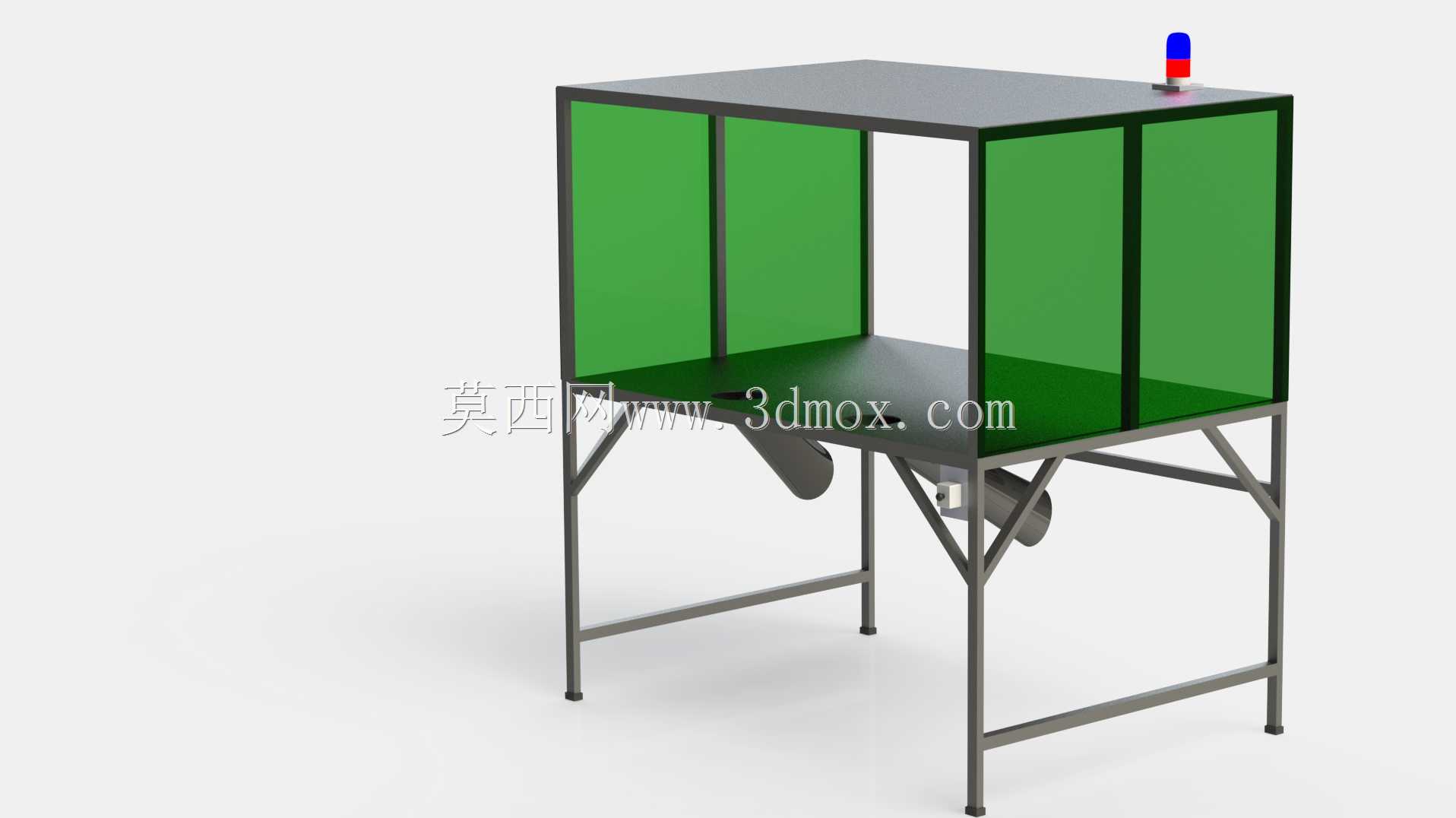

　　这套质检工位设备主要面向铸造车间的后处理工序布设，落砂完成后的铸件经初步清理后，会被输送至该工位完成外观缺陷筛查、尺寸符合性核验，不符合工艺要求的残次品会直接在工位内完成隔离暂存，避免不合格件流入后续机加工环节造成不必要的工时损耗。设备整体采用方管焊接框架作为承载主体，框架上部设置半封闭防护围挡，围挡采用半透明绿色防护板材，既可以阻挡检测过程中可能掉落的铸件飞边、残砂飞溅伤人，也不会完全遮挡操作人员的观察视线，工位顶部预留平整台面可放置检测用的量具、记录表单，台面边角处安装三色声光警示灯，可根据质检状态切换提示信号，提醒周边物流人员及时转运对应批次工件。

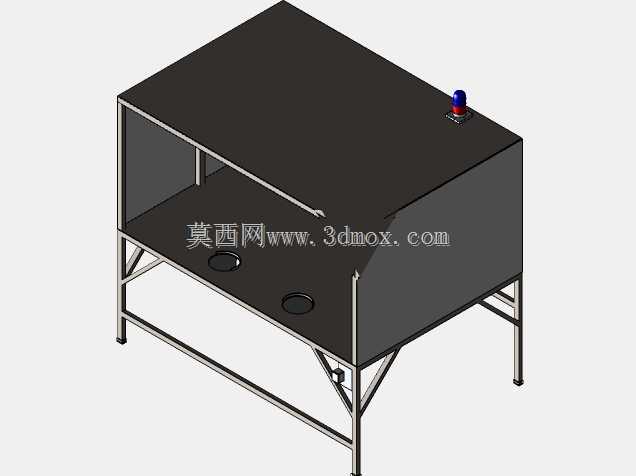

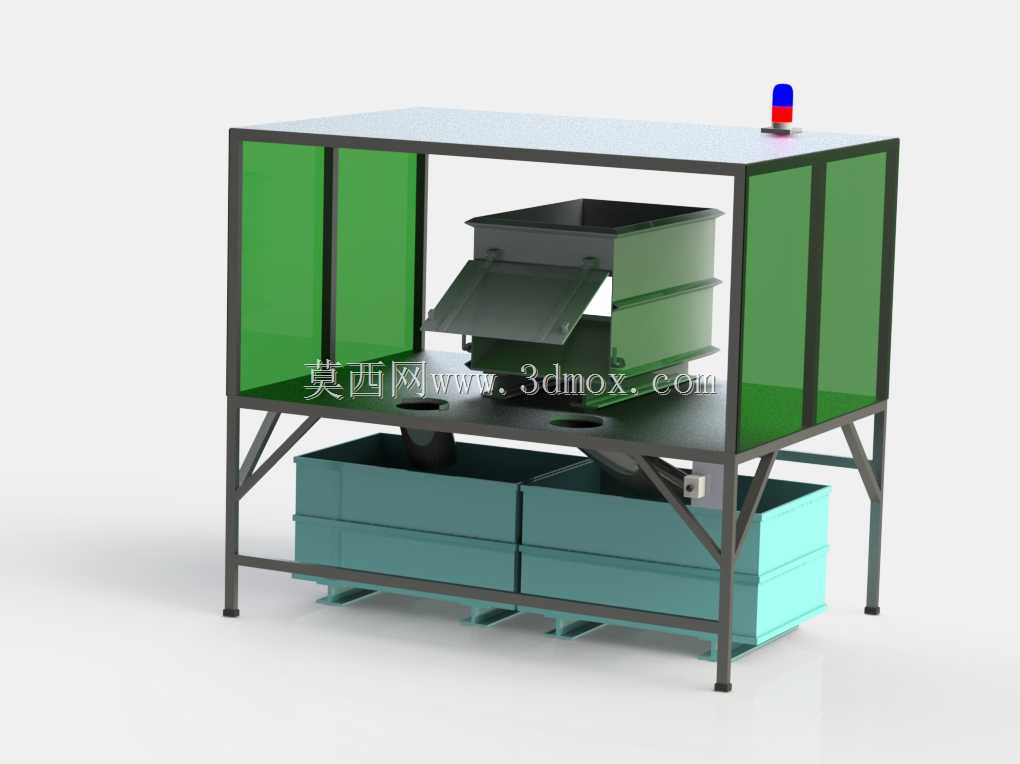

　　框架中部为核心操作区，设置倾斜式导料结构，操作人员核验完成的铸件可直接通过导料槽滑入下方的暂存料箱，导料槽的倾斜角度经过反复校核，既保证铸件可以依靠自重顺滑下落，也不会因为坡度过大造成铸件磕碰产生二次损伤。操作台面预留两个落料口，分别对应合格件与不合格件的下料通道，下方对应放置两组标准化周转料箱，料箱采用堆叠式结构设计，装满后可直接用叉车叉取转运，无需额外搬运调整。

　　设备支腿底部设置可调式支撑脚，可根据车间地面的实际平整度调整高度，保证整个工位的水平度，避免导料过程中出现卡滞。框架侧面预留电气安装位，可根据实际需求加装检测用的辅助照明、气源接口等配套组件，适配不同铸造材质的质检需求。整个设备的安装边界充分考虑车间通道的通行要求，整体宽度适配标准1.2米物流通道，长度方向预留足够的操作空间，操作人员站在工位开放侧即可完成全部质检操作，无需频繁移动位置，单工位可覆盖每小时120-150件中小型铸件的检测通量，适配中小批量铸造生产线的后处理质检需求。设计过程中充分考虑铸造车间多粉尘、易磕碰的使用环境，所有钢结构表面均做喷塑耐磨处理，防护板材采用抗冲击的聚碳酸酯材质，避免长期使用过程中被铸件砸损，料箱与框架接触的位置设置缓冲胶垫，减少落料时产生的冲击噪音与结构磨损。
