铸件浸铸工序用防锈油承接底壳结构

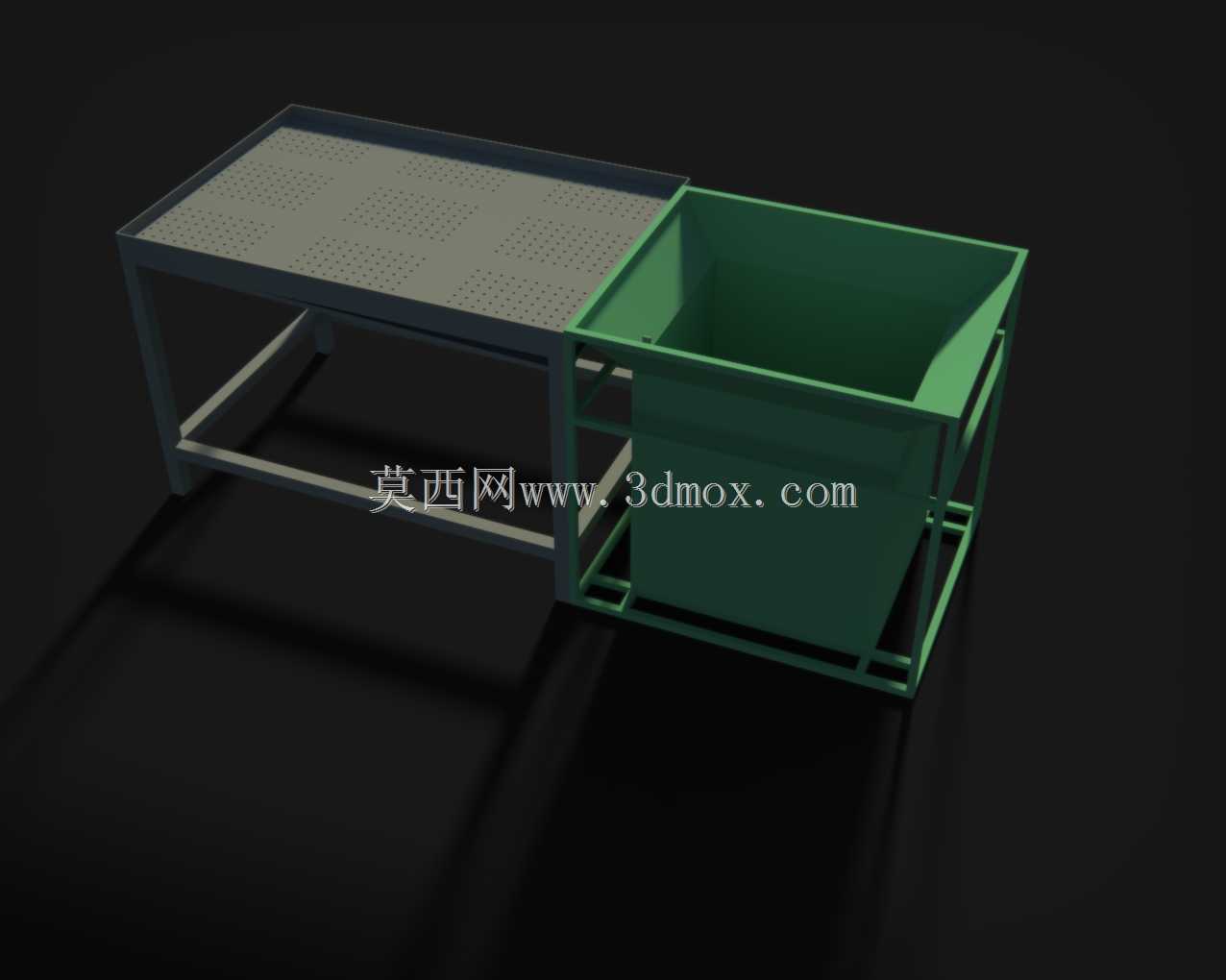

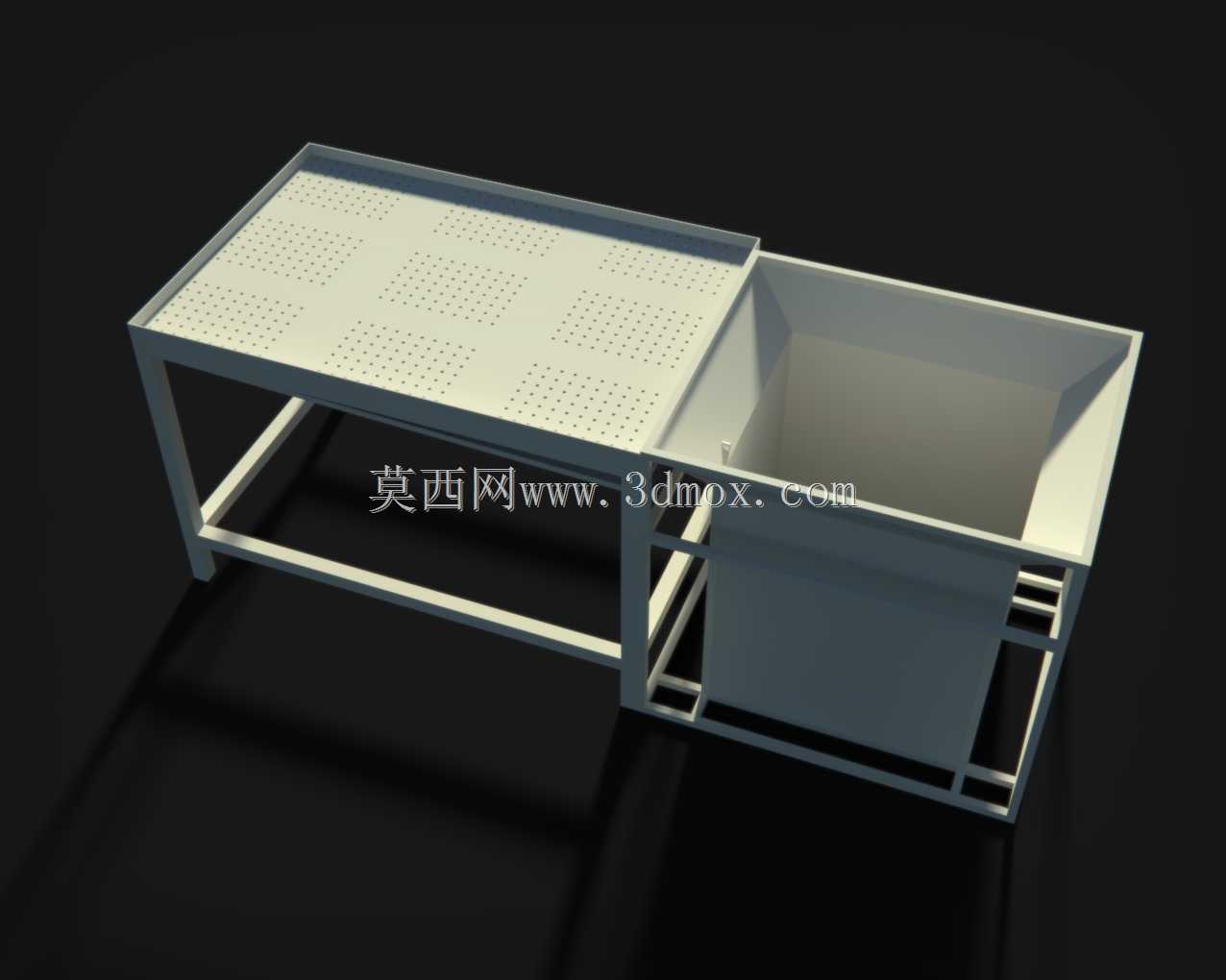

　　在铸件后处理浸铸防锈工序的工位布局中，这类防锈油底壳是衔接操作台面与废液收集的核心承载构件，日常布置在浸铸操作工位的侧方衔接位置，和带孔沥水操作台面做刚性拼接，台面预留的沥流孔完全对齐底壳的敞口承接范围，避免防锈油滴落至车间地面造成污染与物料浪费。从结构设计逻辑来看，整体采用框架承托加槽体储液的分体组合思路，外部方管焊接框架承担槽体的全部承重，同时预留和操作台面、地面支脚的安装连接位，安装时需要保证槽体上沿低于操作台面沥流面15至20毫米，形成自然的导流落差，防止油液沿拼接缝隙外溢；槽体本身采用倾斜底板设计，靠近集水坑的一侧底板下沉3度左右，所有滴落回流的防锈油会在重力作用下自然汇集到集水坑位置，方便后续定期抽滤净化、重复利用，

　　减少防锈油的无谓损耗。实际使用场景里，操作人员在相邻台面上完成铸件的浸铸、沥油操作后，工件表面残留的多余防锈油会顺着台面孔眼直接滴入底壳槽内，不会在台面积聚造成工件二次沾污，也避免操作人员走动时踩到积油滑倒的安全隐患。设计时需要提前核算槽体的有效储液容积，按照单工位日均处理1.2吨铸件的带油量计算，槽体有效容积不低于0.4立方米即可满足单班次的积液需求，不需要中途频繁排液；框架底部预留的100毫米离地间隙，既方便日常清扫槽底周边的金属碎屑，也能避免槽体长期和地面积水接触造成锈蚀，延长整体使用寿命。槽体敞口边缘做了外翻折边处理，折边宽度30毫米，一方面可以提升槽体的整体结构刚度，减少满液状态下的侧壁变形量，

　　另一方面折边扣在外部框架的支撑方管上，不需要额外做焊接固定，后期清理槽内沉渣、更换槽体时可以直接吊装取出，维护效率比焊接一体式结构提升60%以上。和操作台面的拼接位置采用耐油橡胶条做密封填充，橡胶条压缩量控制在30%左右，既能封堵拼接缝隙防止油液渗漏，也能抵消工位操作时产生的振动，避免长期振动造成连接螺栓松动。集水坑位置预留了标准的排液接口，接口高度距离槽底20毫米，防止沉积在槽底的金属铸屑被吸入排液管路造成堵塞，日常维护时只需要打开槽体侧部的清渣口，就能快速清理沉积的铸屑与油泥，不需要人员进入槽内作业，符合车间安全操作规范。
