多工位自定心气动平行夹持工装结构

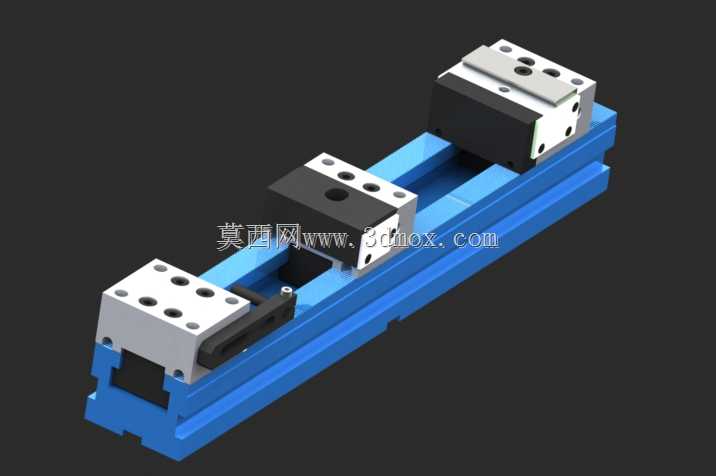

　　在批量机加工、自动化装配产线的工件上下料、工位固定环节，这类多夹持位的平行保持装置是提升工位节拍、保证装夹一致性的核心工装，区别于传统单工位虎钳单次仅能装夹一件工件的局限，该结构沿线性导轨方向集成三组独立夹持单元，可同时完成三件同规格或尺寸相近工件的同步装夹定位，适配数控铣床批量加工小型铝件、塑料结构件时的工位排布需求，也可嵌入自动化装配线作为工件中转定位载体，配合机械手完成自动上下料动作。

　　从功能实现逻辑来看，该装置的夹持动作依托底部线性导轨的导向精度保证，每组夹持单元的活动钳体沿导轨做平行开合运动，钳口接触面做了防滑纹理处理，针对不同材质工件可更换软质钳口垫片，避免装夹过程中划伤工件表面；三组夹持单元的间距可沿导轨槽做手动调整，调整到位后通过侧部锁紧螺钉固定位置，适配不同长度尺寸的工件装夹需求，当需要夹持长条形工件时，也可将三组钳体调整至同轴位置，形成多点支撑的长件夹持结构，避免长工件加工过程中出现振颤变形。

　　设计过程中优先考虑了装夹的同轴度与重复定位精度，导轨采用标准线性滑轨的安装接口，底座预留了与机床工作台、装配线工位板连接的T型槽安装孔，安装时可通过工作台T型螺栓快速固定，无需额外加工转接板；钳体的开合驱动采用内置气动通路设计，压缩空气通过底座端部的进气接口接入，内部气路连通三组夹持单元的驱动腔，实现三组夹爪的同步开合，避免单组供气带来的管路杂乱问题，气路设计时预留了调速阀安装位，可根据工件材质调整夹持开合速度，避免动作过快冲击工件造成定位偏移。

　　从安装边界尺寸来看，该装置整体沿导轨方向的长度可根据实际工位需求做定制调整，常规版本的底座宽度适配标准150mm规格的机床T型槽间距，钳口最大开合行程为单组40mm，可夹持宽度范围在10mm至60mm之间的规则外形工件，整体高度控制在85mm以内，安装后不会超出多数小型数控铣床的Z轴安全行程范围，也不会与机床主轴的刀具路径产生干涉；钳体的夹持面做了淬硬处理，硬度达到HRC45以上，长期装夹钢制工件也不会出现钳口压塌、磨损变形的问题，使用寿命远高于普通铸铁材质的简易夹具。

　　实际应用场景中，该装置除了用于机加工工位的工件固定，还可适配检测工位作为工件定位载体，配合视觉检测设备完成工件尺寸、外观的批量检测，多工位同步装夹的特性可让检测设备一次拍摄完成多件工件的图像采集，大幅提升检测效率；针对小尺寸零件的激光打标工位，该结构也可作为工件固定工装，调整钳口间距后可同时装夹多件小零件完成连续打标作业，减少单件上下料的辅助时间。设计时充分考虑了日常维护的便捷性，导轨部位预留了润滑油注油孔，定期加注润滑脂即可保证导轨滑动顺畅，钳体驱动部位的密封件采用标准规格密封圈，出现磨损时可快速更换，无需整体拆解工装，降低产线维护的停机时间。
