压缩机装配线垫片厚度检测工装结构

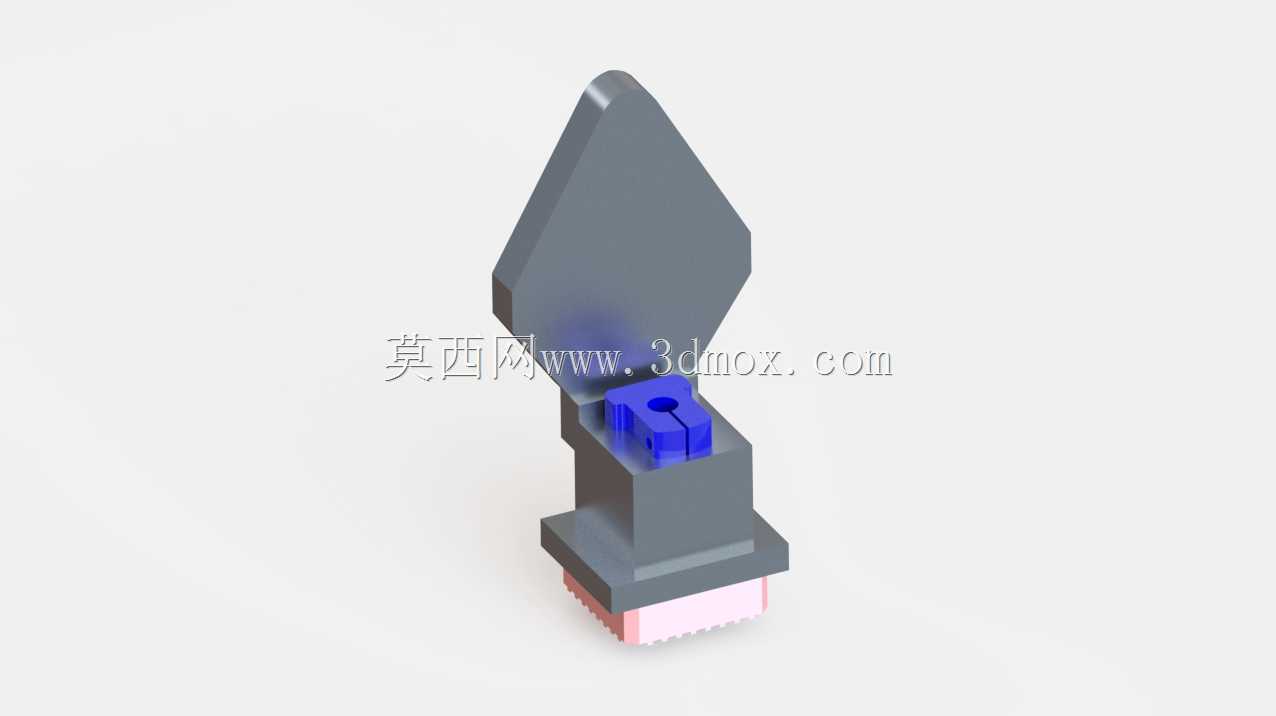

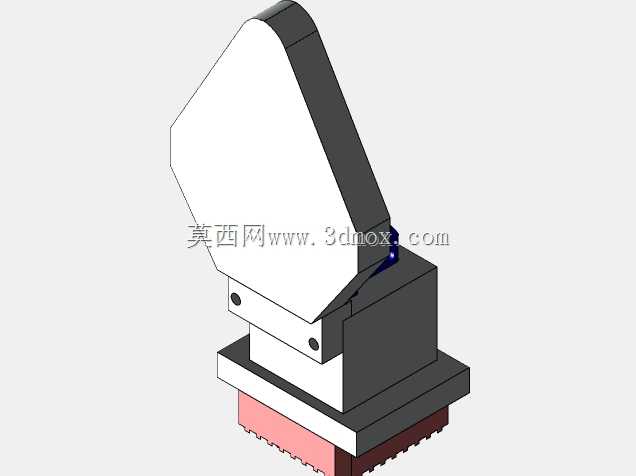

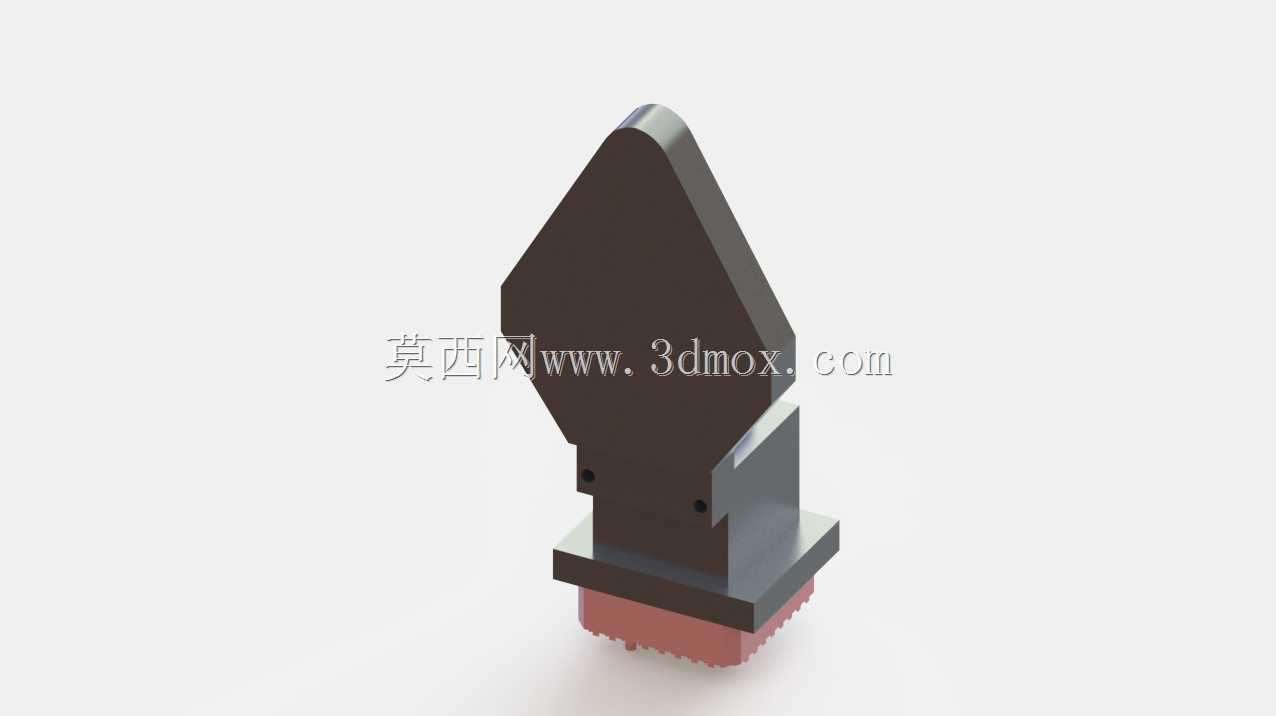

　　在压缩机整机装配的流水线工序中，密封垫片的叠装数量直接决定了密封面的预紧压缩量，一旦出现漏装、多装的情况，后续整机打压测试环节会出现密封面泄漏，整台产品需要返工拆解，严重拖累产线节拍，这类检测工位的工装设计，核心是要适配产线快节奏的作业需求，不能占用过多操作时间。这套检测结构的核心检测逻辑，是通过接触端的位移反馈来判定垫片堆叠的总厚度，间接换算出实际叠装的垫片数量，因为同批次密封垫片的单片厚度公差控制在±0.02mm范围内，只要总厚度落在对应片数的合格区间内，就能判定垫片数量符合装配要求，不需要逐片清点，大幅压缩单工位的检测时长。从结构布局来看，整体采用立式安装的布局，上部的菱形导向段是为了适配装配工位的快换夹持接口，

　　操作人员可以直接将检测头对准密封垫片的安装位置下压，不需要额外对位找正，下部的方形安装基座用来固定内部的位移传感组件，基座底部的接触端面做了镜面抛光处理，避免下压过程中刮伤垫片表面的密封涂层，接触端的边缘做了R0.5的倒角，防止下压时剐蹭压缩机壳体的密封安装面。设计过程中特意将检测端的接触面积做了匹配优化，刚好覆盖垫片的环形密封面，不会因为局部接触导致厚度检测出现偏差，同时整体的重量控制在1.2kg以内，操作人员单手握持操作不会产生明显的负重感，适配长时间流水线作业的操作需求。安装边界方面，这套检测结构的最大外轮廓尺寸适配现有压缩机装配线的工位预留空间，不需要对现有产线的工装台架做额外改造，

　　夹持端的接口尺寸和产线上现有扭力扳手的快换接口通用，可以直接和现有工位的辅助挂载支架配合使用，闲置时可以直接挂在工位旁的挂架上，不占用工作台操作空间。结构内部的位移传递路径做了直线度优化，避免侧向力导致的检测数值偏差，检测头的下压行程预留了5mm的冗余量，既可以适配不同厚度规格的垫片检测需求，也能避免过度下压损坏垫片或者壳体密封面。在实际产线应用中，这套检测结构可以直接集成到现有装配工序中，不需要新增额外的检测工位，操作人员在完成垫片叠装后，只需要手持检测头下压到密封面位置，就能快速完成数量校验，相比传统的人工目视清点、逐片核对的方式，检测失误率可以降到0.1%以下，同时单工位的检测时长从原来的8秒压缩到2秒以内，

　　有效提升整条装配线的流转效率。结构的主体材质选用45号钢做表面发黑处理，接触端选用耐磨的硬质合金材质，长期反复下压接触不会出现端面磨损，保证检测精度的长期稳定性，日常维护只需要定期清洁接触端面的杂物，不需要做复杂的校准调试，适配工业现场的粗放使用环境。
