斯普莱德汽油龙头压铸模具结构设计

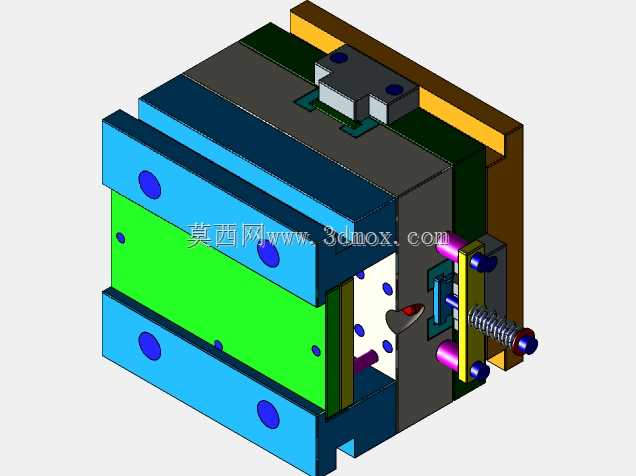

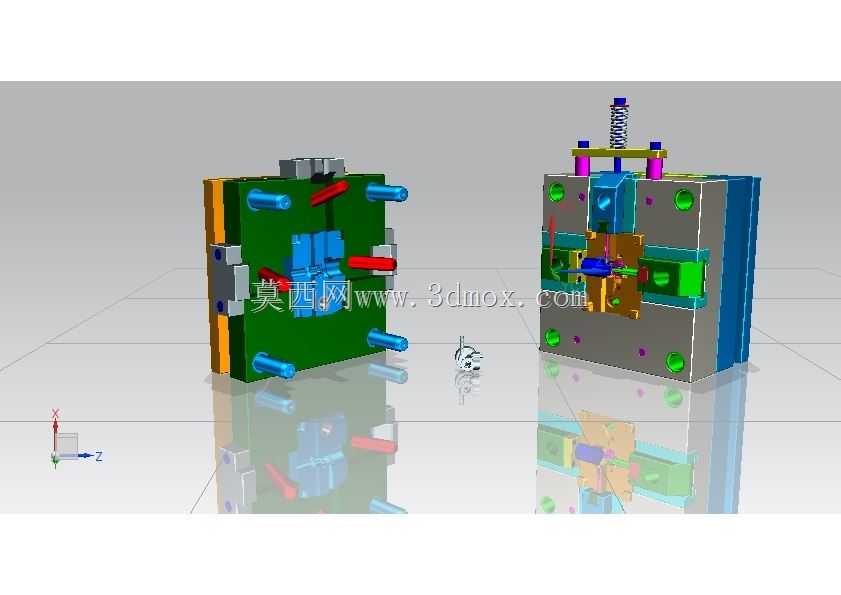

　　这套压铸成型工装针对汽油龙头类五金件的批量生产需求开发，适配有色金属高压压铸工艺场景，多用于民用供油配件、卫浴五金类铜合金、锌合金工件的成型作业。整套模具采用动定模对分结构，分型面贴合工件主体轮廓设置，避免成型后出现披锋过大、脱模卡滞的问题，浇注系统沿工件非外观面侧布置，进浇口采用侧浇口形式，可保证金属液充型过程平稳，减少卷气、冷隔等压铸常见缺陷。模具导向结构采用多组导柱导套配合，分布在模架四角位置，合模时可实现精准对位，避免动定模错位导致的工件尺寸超差，同时在模架外侧设置多组限位螺钉，控制开模行程，防止生产过程中动定模分离距离过大损坏内部抽芯结构。针对汽油龙头的侧向孔位结构，模具内置多组滑块抽芯机构，抽芯动作通过斜导柱驱动，

　　合模时滑块靠锁紧块压紧，承受压铸过程中的金属液反压力，避免滑块后退导致工件飞边增厚，开模时斜导柱带动滑块先行退出，为后续工件顶出预留足够空间。冷却系统采用直通式水路布置，分别在定模型腔、动模芯及滑块内部设置冷却通道，通过循环冷却水控制模具温度在工艺要求区间，保证金属液凝固速度均匀，缩短成型周期，同时减少工件因冷却不均产生的变形问题。顶出机构采用多顶杆均匀分布设计，顶杆位置避开工件外观面与配合面，顶出时受力均匀，避免工件顶出变形、顶白等缺陷，同时在顶出板位置设置复位杆，合模过程中可带动顶出机构先行复位，防止顶杆与模芯发生碰撞损坏。整套模架采用标准模架改制，外形尺寸适配常用卧式压铸机的安装参数，模架厚度、

　　哥林柱间距均符合对应吨位设备的安装边界，吊装孔、锁模槽等安装结构按通用标准设置，可直接吊装上机，无需额外加工适配。模具的排气结构开设在分型面末端及金属液最后填充的位置，采用排气槽配合排气塞的形式，可快速排出型腔内的空气，减少工件内部气孔缺陷，提升成型件的致密性，满足汽油龙头类承压工件的气密性要求。在日常生产维护层面，这套模具的易损件均采用快换结构设计，导套、浇口套、顶杆等配件可快速拆卸更换，减少停机维护时间，适配大批量连续生产的作业需求。
