铸造法兰轴承硬度检测专用夹具结构

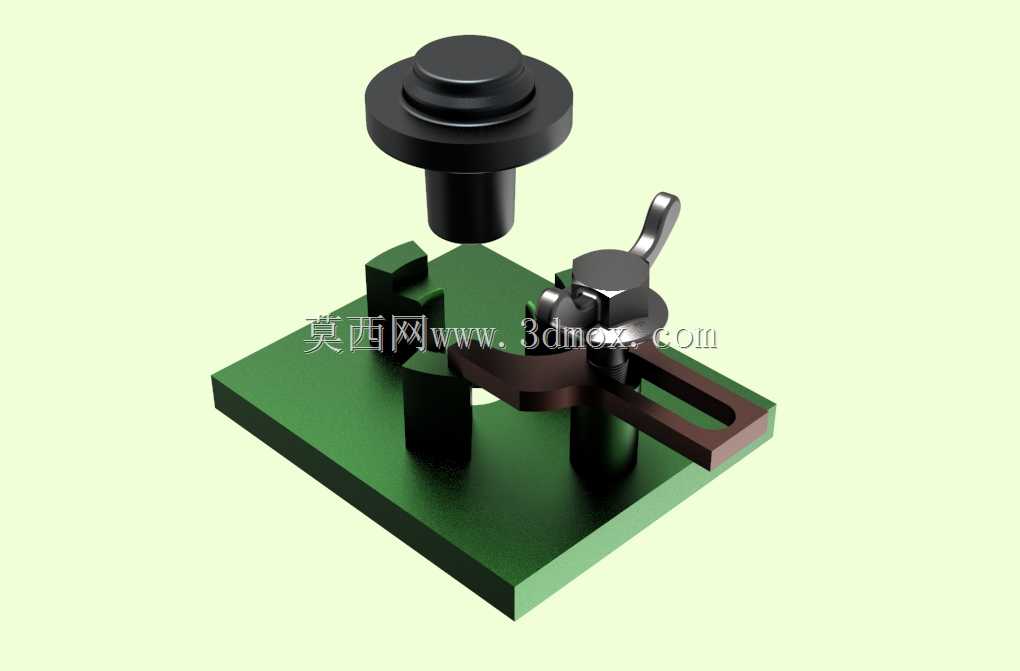

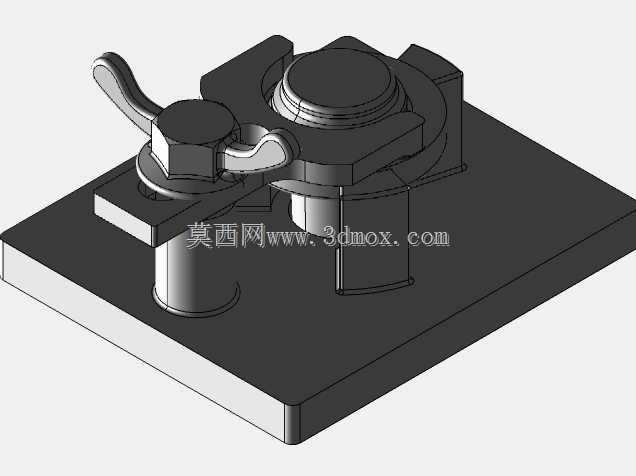

　　在铸造法兰轴承的成品质量管控环节，硬度检测是批次抽检中占比极高的工序，以往常规检测作业中，操作人员多采用手持工件抵靠硬度计检测头的方式完成测试，不仅装夹定位效率低，还容易因工件摆放偏移、手持施力不均导致检测数据偏差，甚至出现工件滑落磕碰检测台面的情况，这款专用夹具正是针对这一场景的实际痛点完成结构设计。整套夹具采用底板作为安装基准，底板预留的安装槽可直接适配常见台式硬度计的工作台T型槽固定需求，安装时无需额外加工过渡连接板，可直接通过螺栓完成锁紧固定，底板的平面度公差控制在0.02mm以内，保证装夹基准与硬度计检测轴线的垂直度要求。定位结构采用V型支撑块配合快速压紧组件的组合形式，V型支撑块的开口角度经过适配计算，

　　可覆盖常规规格铸造法兰轴承的外圈定位需求，放置工件时可自动完成径向对中，无需反复调整工件位置即可让待检测的法兰端面正对检测头的下压路径。快速压紧组件采用凸轮式快压结构，扳动压杆即可完成工件的锁紧与松脱，单次装夹耗时可控制在3秒以内，相比传统螺栓压紧结构效率提升明显，压头接触工件的位置特意避开轴承的滚道安装面与密封槽位置，避免装夹过程对工件的功能面造成压痕损伤。夹具的整体高度经过尺寸校核，安装到硬度计工作台后，待检测法兰端面的高度处于硬度计检测行程的最优区间，无需额外调整硬度计的升降丝杠行程即可直接开展检测作业，针对不同厚度规格的法兰轴承，支撑块可沿底板的导向槽调整固定位置，适配一定尺寸范围内的工件检测需求，

　　无需更换整套夹具即可完成多规格产品的切换检测。从结构设计的冗余度来看，所有受力部件均采用调质钢材加工，长期反复装夹作业下不会出现结构变形，压紧组件的铰接位置预留了润滑注油孔，日常维护仅需定期加注少量润滑脂即可保证操作手感顺畅，整套结构没有复杂的传动部件，加工难度低，普通机加工车间即可完成整套夹具的制作与装配，投入使用后可大幅降低单批次检测的操作成本，减少人为因素导致的检测数据误差，同时降低操作人员手持工件作业的安全风险。
