带开口销定位的轴类连接接头结构

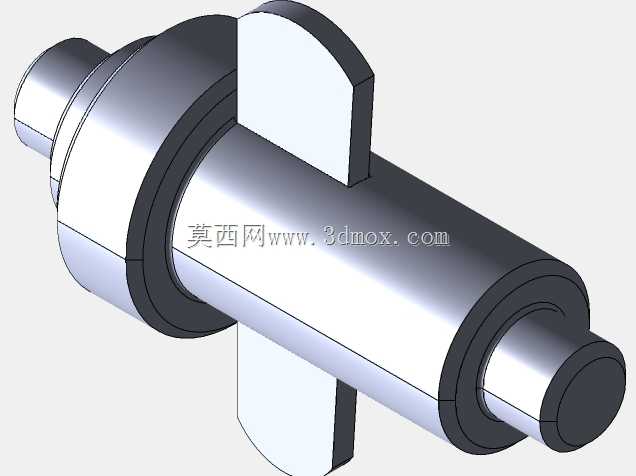

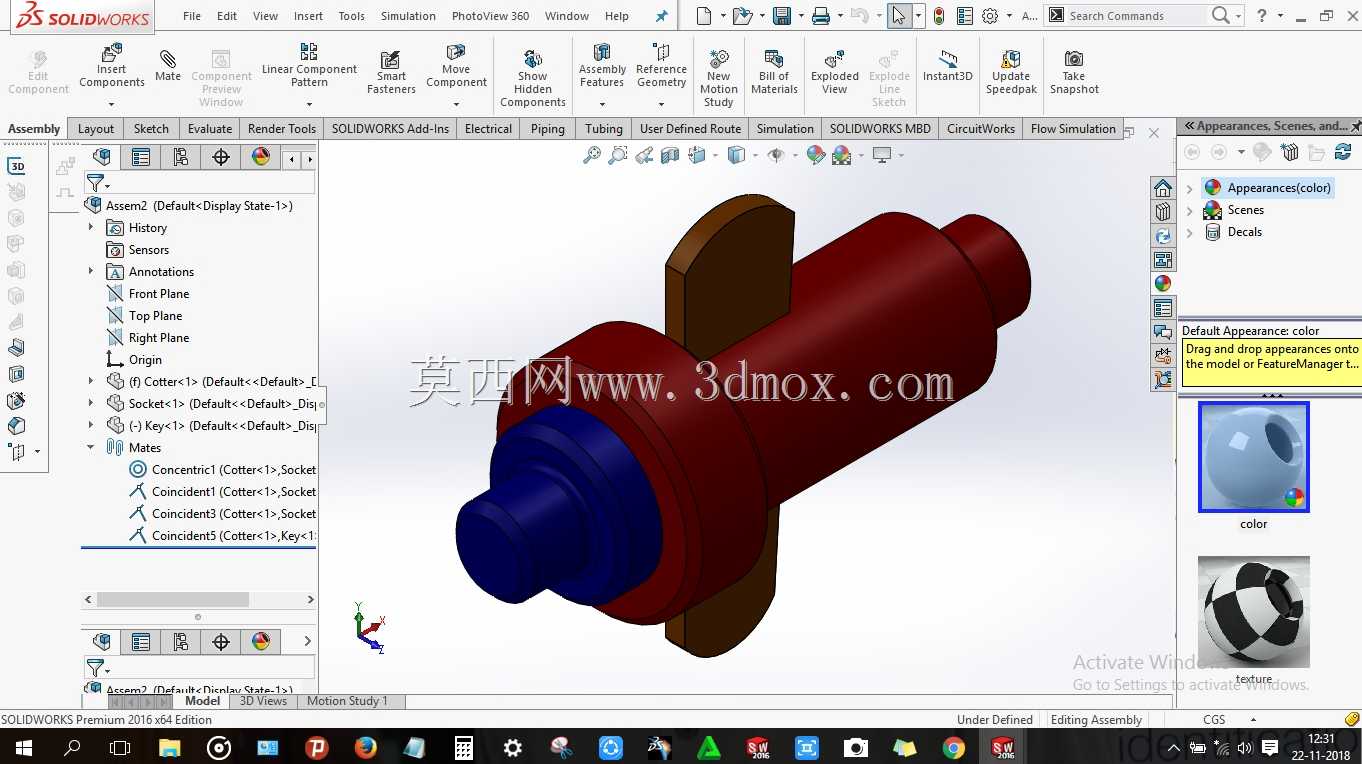

　　这类带开口销定位的轴接头，在轻工输送线、小型农机传动组、工装夹具快换机构里应用十分普遍，核心作用是实现两段同轴轴件的快速对接与周向、轴向双向锁止，避免传动过程中出现轴件窜动、脱开的问题。从结构设计逻辑来看，主体采用阶梯轴式的对接构型，中间设置凸缘作为轴向安装定位的基准面，对接时两段轴分别从两端插入接头内孔，凸缘端面直接贴合两侧轴件的轴肩，能快速限定轴向安装位置，不需要额外调整安装间隙，大幅提升现场装配的效率。接头本体上预留的两个对称开口销安装位，是整个结构的锁止核心，安装时将开口销穿过接头与对接轴上预先加工的同轴销孔，掰开销脚即可完成锁止，这种锁止结构不需要额外加工螺纹、配备紧固件，在需要频繁拆装维护的传动节点上，

　　能大幅降低拆装的操作难度，同时开口销的抗剪切性能足以应对中小扭矩传动场景下的周向限位需求，不会出现销件剪断导致的传动失效。从安装边界来看，接头的最大外轮廓集中在中间凸缘段，两端轴段的直径根据对接轴的尺寸做了匹配设计，安装时只需要保证对接轴上的销孔位置与接头销孔位置同轴，预留出开口销掰开后的操作空间即可，不需要额外预留过大的安装避让位，在空间紧凑的传动舱内也能顺利布置。设计过程中特意将销孔位置设置在靠近凸缘的位置，这个位置是接头整体刚性最强的区域，传动过程中销件承受的剪切载荷能直接传递到凸缘结构上，避免销孔位置出现应力集中导致的接头开裂，同时对称布置的双开口销设计，相比单销结构能承受更大的传动扭矩，即使其中一个销件出现磨损松脱，

　　另一个销件仍能临时维持锁止状态，给设备维护留出足够的反应时间，避免突发的传动失效引发设备故障。这类接头的对接面做了倒角导向设计，对接轴插入时不需要精确对中就能顺利滑入内孔，适合现场装配条件有限的作业场景，比如户外农机的临时维修、输送线的快速换型调整，不需要专用工装就能完成装配作业。
