升降式法兰连接止回阀结构设计

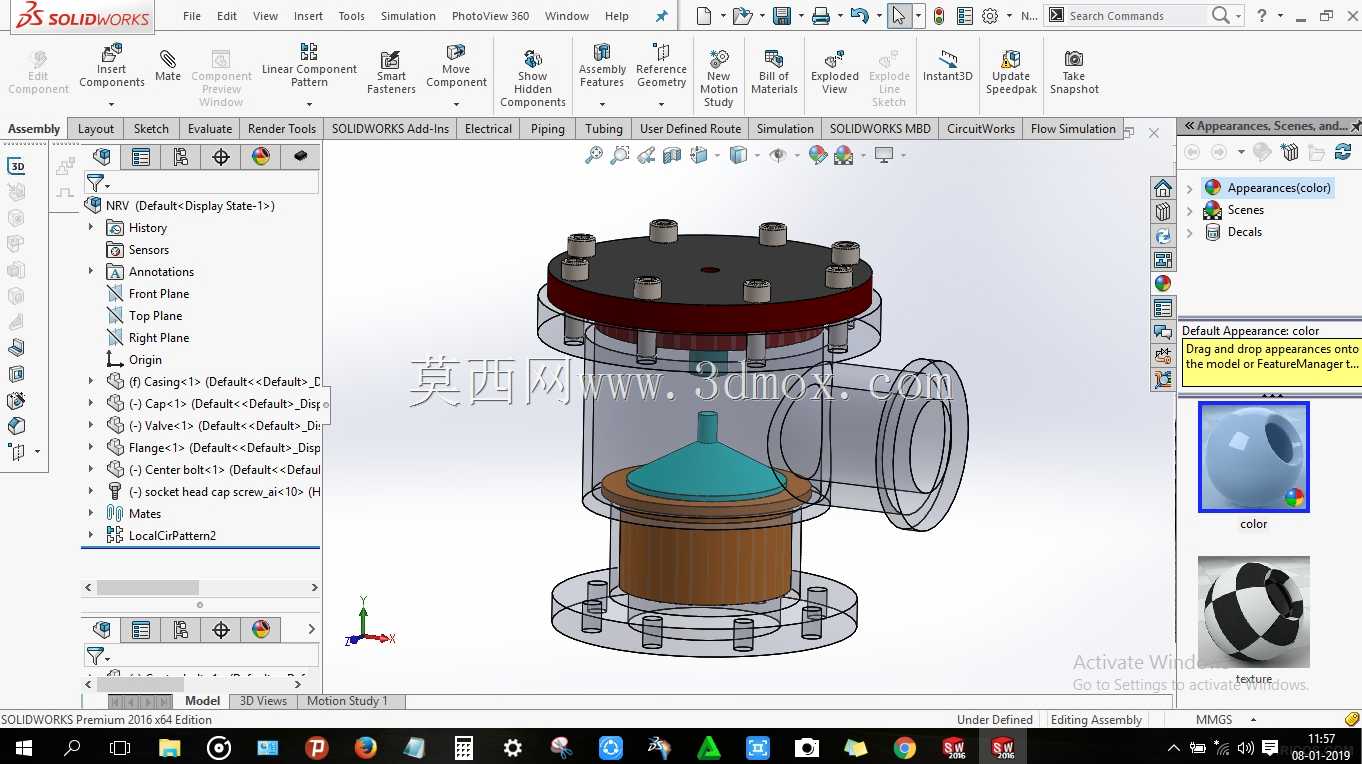

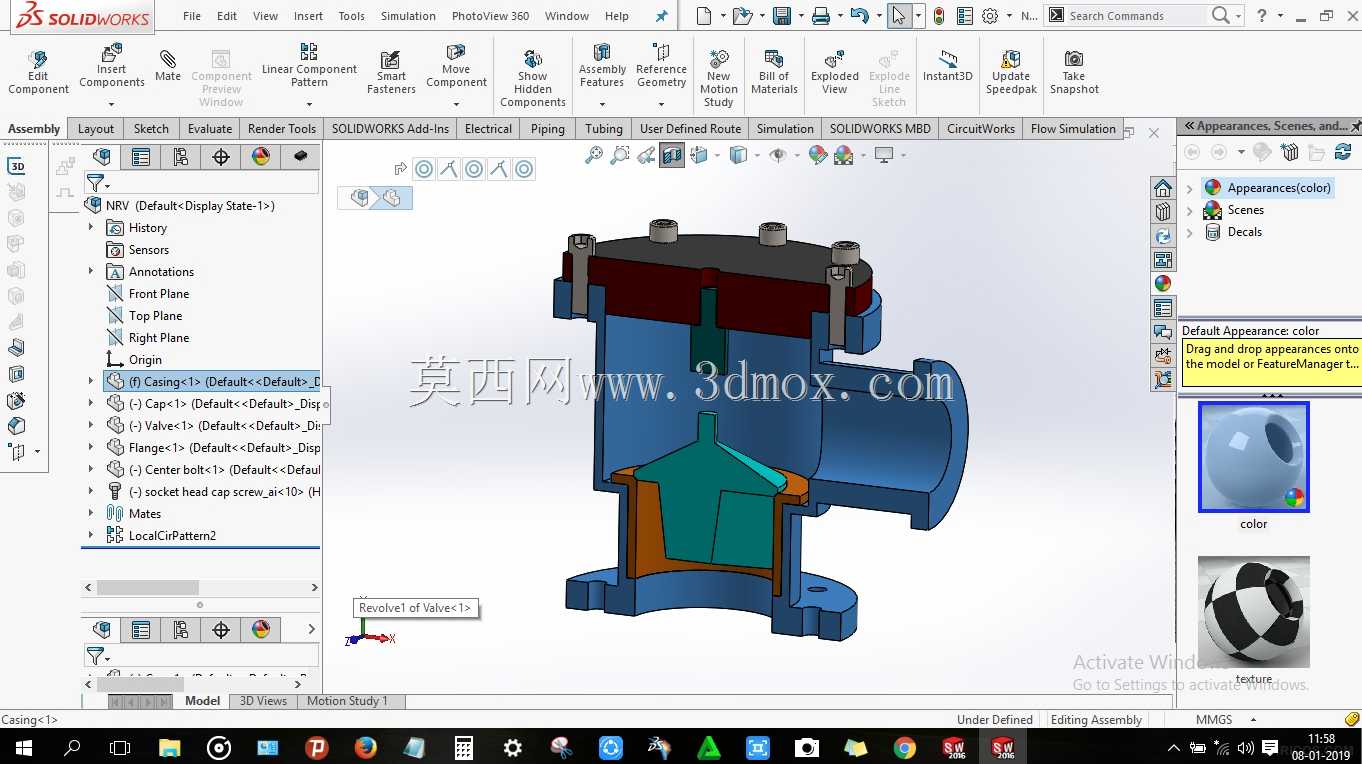

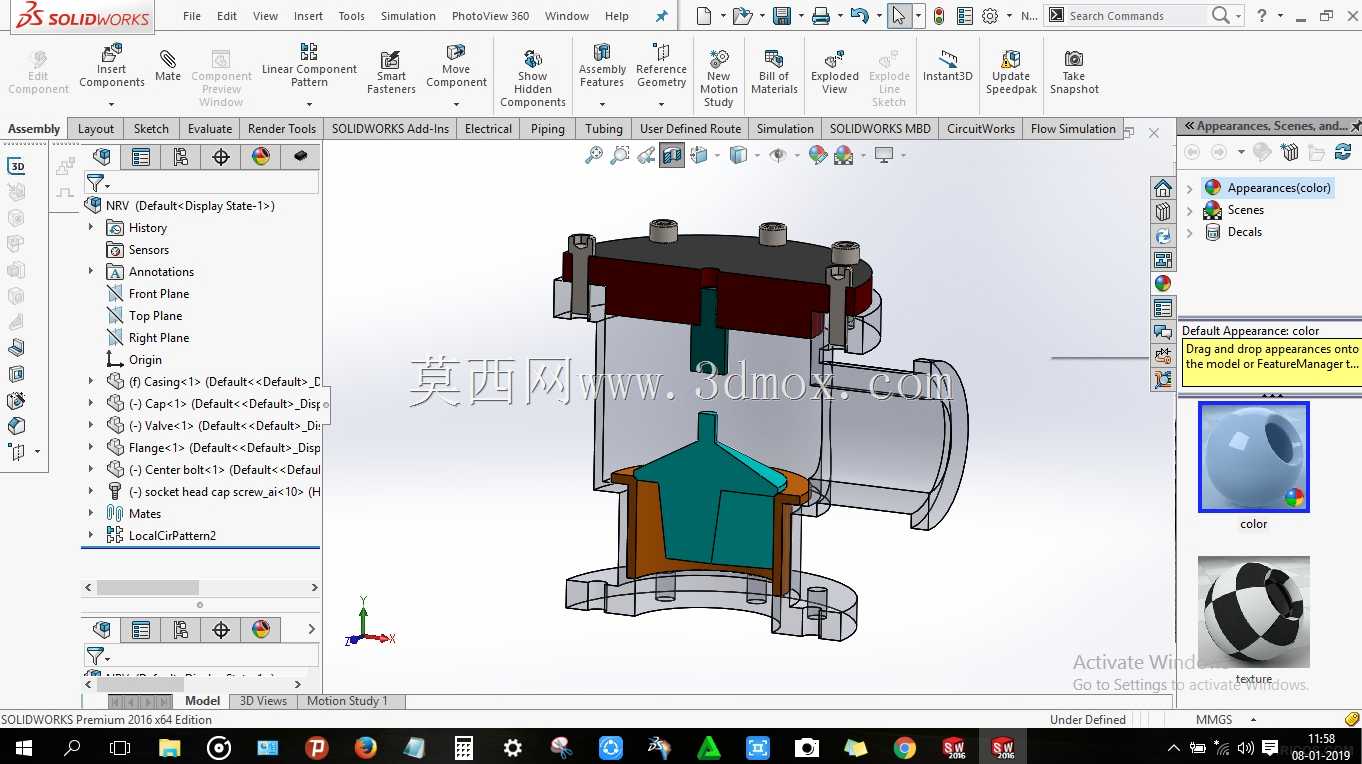

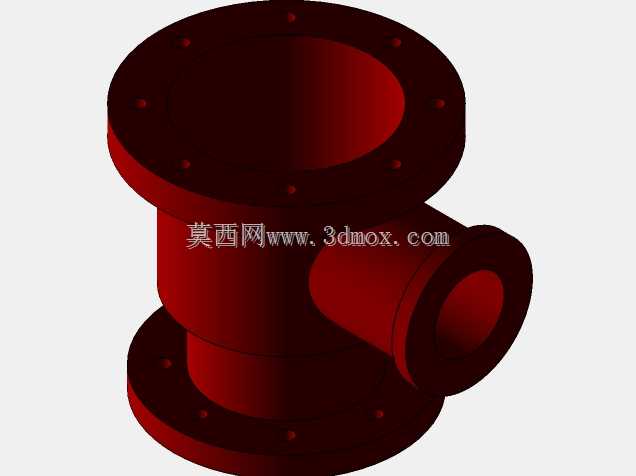

　　这款止回阀属于自动启闭类管路控制元件，核心作用是阻断管路内介质反向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、上游介质污染等工程问题，常配套在给排水管网、化工流体输送系统、气动动力回路、车用流体管路中，在泵出口、分支管路节点、介质单向流通要求的工位上是不可或缺的基础配件。从结构设计来看，这款阀采用角式法兰连接布局，进出口呈90度垂直布置，相比直通式止回阀更适配竖向安装的管路走向，能有效节省管路排布的空间占用。内部采用升降式阀瓣结构，阀瓣导向结构与阀体中腔的导向肋做了同轴度配合设计，介质正向流通时，流体压力克服阀瓣自重与复位侧的阻力将阀瓣顶起，介质从下腔经阀瓣与阀座的流通间隙进入侧出端口；当介质出现反向流动趋势时，

　　阀瓣在自身重力、反向介质压力的共同作用下快速回落，贴合阀座密封面实现截断，整个启闭过程无需额外人工或电控干预，完全依靠介质自身的压力差驱动动作。设计过程中重点考量了密封副的贴合精度，阀瓣密封面与阀座密封面做了对应角度的配研设计，保证截断状态下无内漏；阀盖与阀体采用螺栓紧固连接，中间设置密封垫片，避免中腔出现外漏点，紧固螺栓沿阀盖法兰周向均匀布置，保证压紧力均匀分布，适配中低压工况下的压力承载要求。从安装边界来看，这款阀的进出口法兰尺寸匹配通用管路法兰标准，安装时需严格按照阀体上标注的介质流向箭头确定安装方位，竖向安装时需保证阀瓣升降方向与重力方向同轴，避免出现卡滞、启闭不到位的问题；阀体外部轮廓做了圆弧过渡处理，

　　既降低了铸造过程的应力集中风险，也能减少流体在腔体内的局部阻力损失，中腔的容纳空间做了优化，在保证阀瓣有足够升降行程的前提下，尽可能压缩了整体外形尺寸，不会给周边管路配件的安装预留带来额外干涉。在气动回路应用场景中，这款阀可避免压缩空气反向回流造成的气压损失，保证气动执行元件的动作稳定性；在车用流体管路中，可适配冷却、润滑回路的单向导通需求，避免车辆启停、工况切换时的介质倒流影响系统正常运行。建模过程中对所有配合面做了公差匹配设计，导向部位的间隙控制既保证阀瓣升降动作顺滑无卡涩，也不会因为间隙过大造成阀瓣偏磨、密封失效的问题，整体结构没有冗余设计，所有零部件都服务于单向截断的核心功能，后期维护时只需拆开阀盖螺栓即可取出内部阀瓣组件，更换密封件或清理阀腔杂质都十分便捷，适配长期连续运行的管路工况使用需求。
