工业设备用对称式接球锁扣结构件

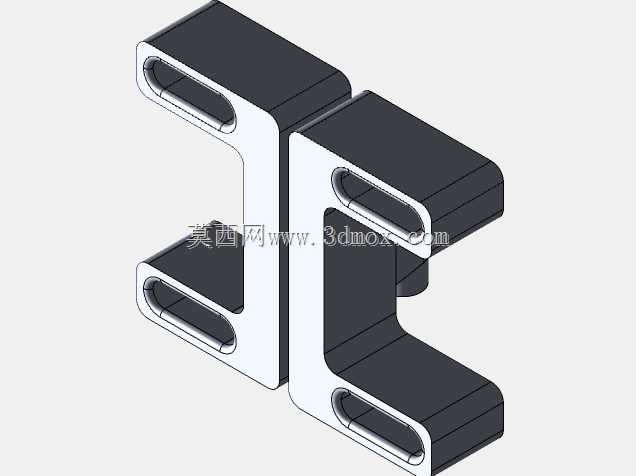

　　该结构件为对称式双C型锁扣组件，主要应用于工业防护门、设备检修舱门、小型工装快拆面板的接球锁紧场景，在需要频繁开合、快速拆装的设备围护结构中承担定位与锁紧功能，替代传统螺栓紧固方式，可大幅缩短设备日常维护、工位换型时的拆装耗时，在自动化生产线周边防护、小型试验设备舱门、非标工装夹具的快装结构中适配性较强。从结构设计逻辑来看，组件采用左右镜像对称布局，单个主体为带双侧长圆孔安装位的C型卡接结构，两个C型件对合后形成中部的接球容纳腔，可适配对应直径的球形锁销，当球形销推入腔体后，两侧C型件的内弧面可均匀包覆球面，实现无间隙卡紧，避免锁合后出现晃动窜动的问题。安装位设计为长圆形通孔，可在安装时提供±2mm的位置调整余量，抵消钣金焊接、

　　型材拼接时带来的安装孔位误差，降低现场装配的对位难度，无需对安装面进行二次铰孔修正。外形方面，单块C型件主体厚度适配常规15-20mm规格的工业铝型材安装槽，整体外轮廓无尖锐外伸棱边，所有边角均做了R2圆角过渡，避免安装与开合过程中划伤操作人员，也减少了开合时与周边管线、结构件的剐蹭概率。设计过程中优先考虑了受力均匀性，卡接球面的接触区域做了等壁厚处理，避免局部应力集中导致长期使用后出现塑性变形，长圆孔的位置设置在C型结构的上下两端受力臂上，安装锁紧后受力可直接通过安装臂传递到固定基面，不会让卡接腔体承受额外的安装预紧力。在安装边界上，该组件对合后整体占用的安装空间宽度不超过80mm，

　　上下安装孔的中心距与常规40系列工业铝型材的孔位间距匹配，既可以通过螺栓固定在铝型材搭建的设备框架上，也可以通过焊接方式固定在钣金结构的舱门边缘，适配多种安装基面。卡接的解锁与锁合过程无需额外工具，只需推动舱门带动球形销进入或退出卡接腔即可完成操作，锁合后可承受沿开门方向500N以上的静拉力，满足常规工业防护门的锁紧强度要求，不会因为设备运行产生的振动出现意外松脱的情况。结构的对称设计也降低了加工与备件储备的难度，左右两个零件可采用同一套冲压或机加工工艺生产，无需单独制作两套工装，批量生产时的工艺一致性更容易控制，备件替换时无需区分左右件，可直接互换安装，减少现场维护的备件管理成本。
