带外螺纹结构的定位球塞组件设计

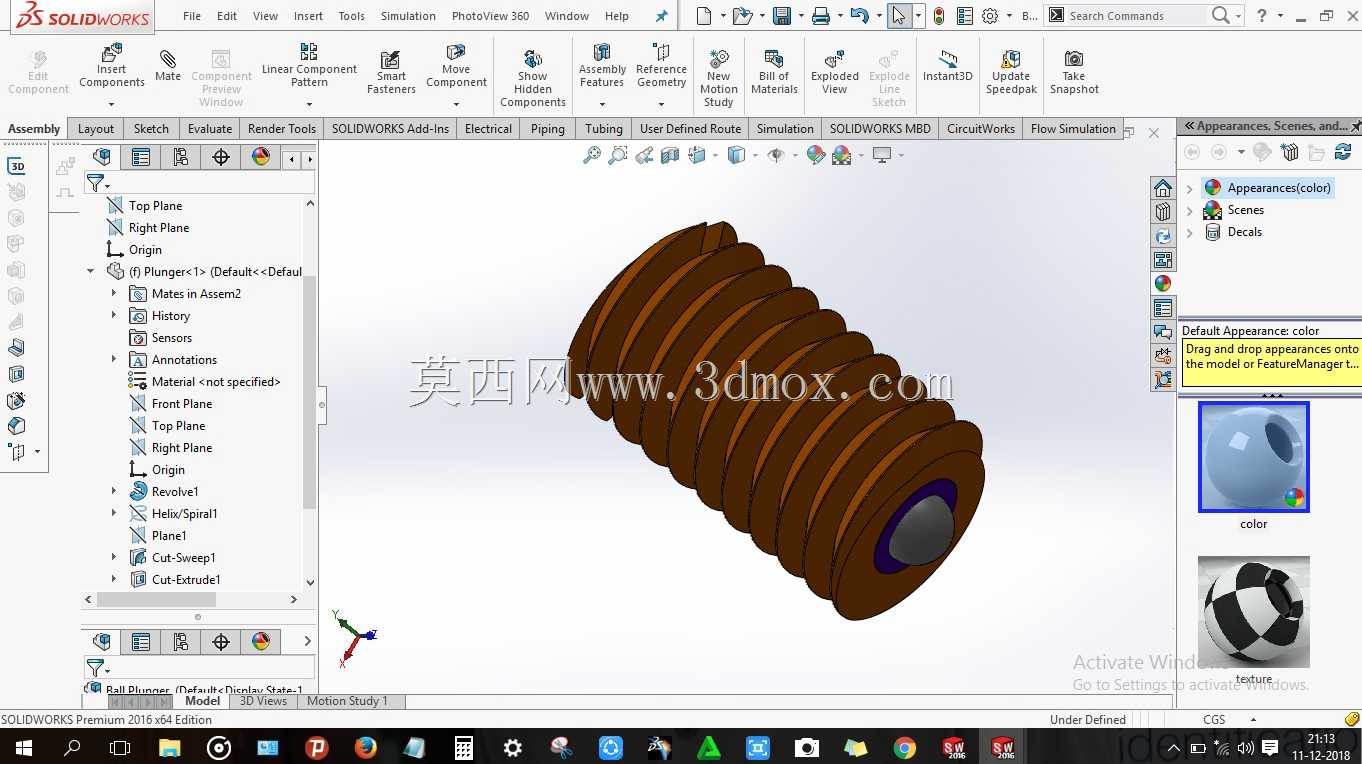

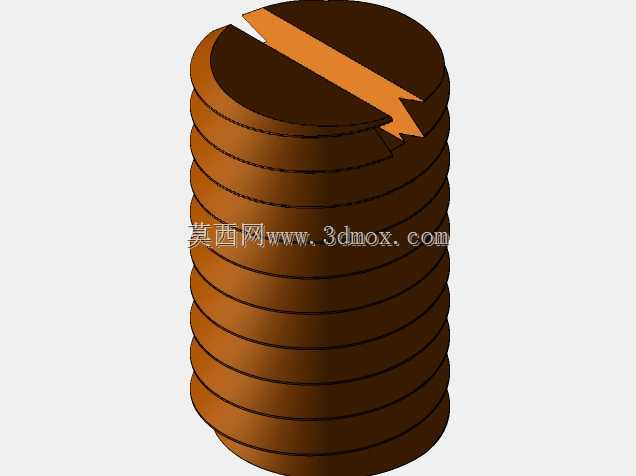

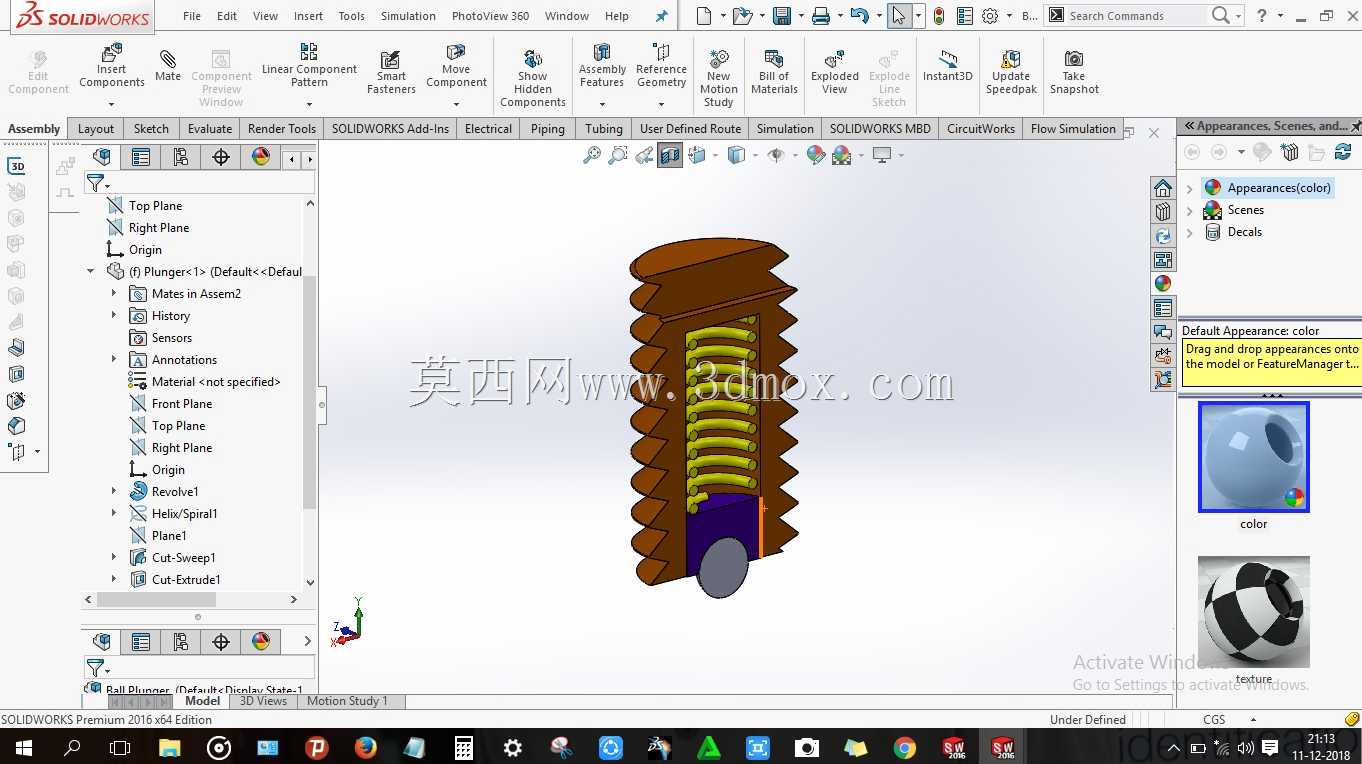

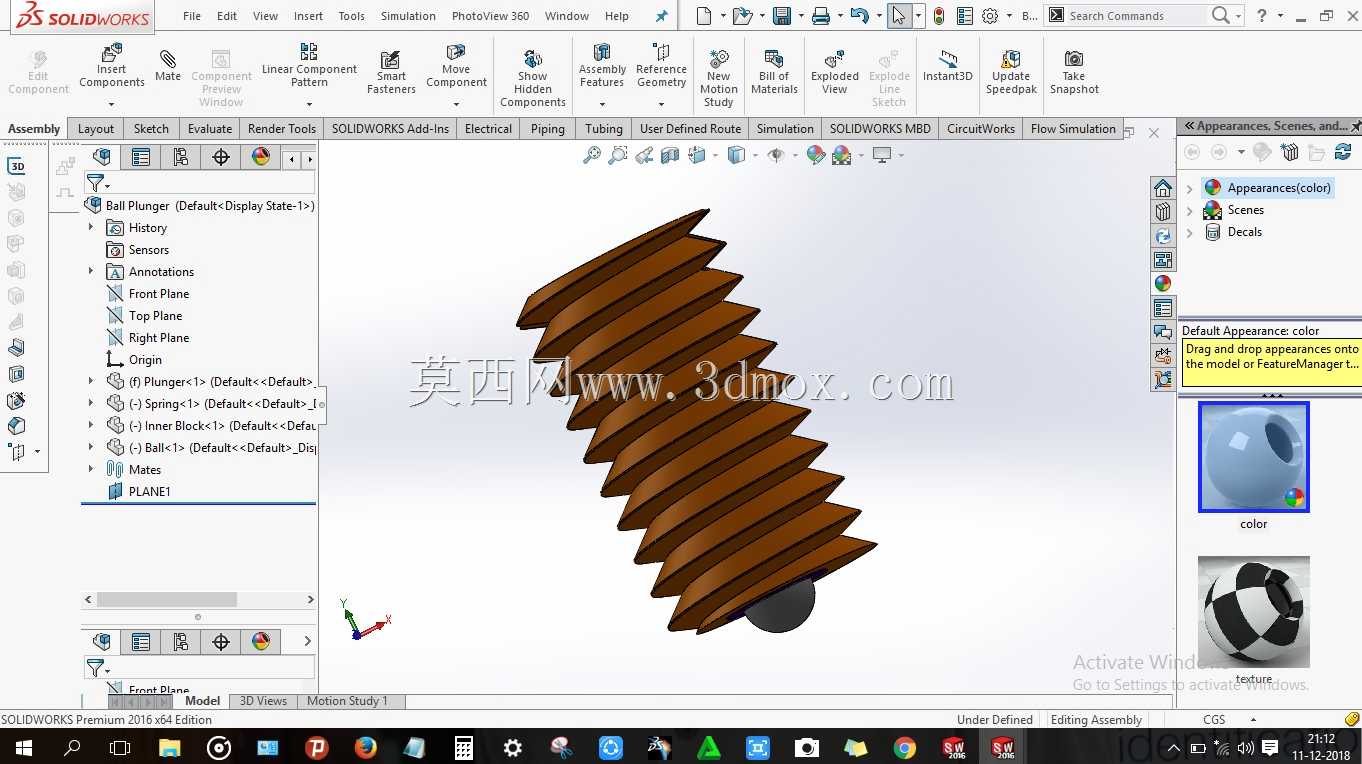

　　在工装夹具、模具导向、自动化输送线的工位定位场景里，这类带外螺纹的定位球塞是出镜率极高的小尺寸功能件，很多刚入行的结构设计人员容易忽略这类小元件的细节设计，实际选型和建模时踩过的坑不在少数。从结构上看，该元件主体采用全周外螺纹结构，螺纹段长度覆盖整个安装行程，安装时可直接拧入预制的内螺纹基孔，不需要额外配置锁紧螺母就能通过螺纹配合调整端部钢球的伸出量，适配不同深度的定位凹槽，这一点在快换工装的设计中优势尤其明显，不同厚度的工装板不需要重新加工适配孔，仅通过调整球塞的拧入深度就能匹配定位需求。端部的球形顶头采用内嵌式安装，球头与主体内孔的配合间隙控制在微米级，内部预置的弹性元件可提供稳定的顶推力，当工件移动到定位工位时，

　　球头在弹力作用下卡入工件预制的定位凹坑，实现工位的粗定位与防呆限位，当工件需要移位时，施加的轴向推力超过弹簧预紧力后，球头会压缩弹簧缩回主体内，不会对工件的移动造成卡滞。建模过程中需要重点关注几个边界尺寸：首先是螺纹大径与安装基孔的配合公差，外螺纹采用中等精度公差带，既保证拧入时的顺畅度，又避免配合间隙过大导致球塞在受侧向力时出现歪斜；其次是球头的伸出量，常规工况下伸出量控制在1.5-2mm即可，伸出量过大容易在工件移位时出现卡滞甚至刮伤工件表面，伸出量过小则会导致定位失效，受振动时容易出现工位偏移；另外球头露出端的圆角过渡需要和内部容纳腔的倒角做匹配，保证球头伸缩过程中无卡涩，全行程活动顺畅。这类球塞的应用场景不局限于工装定位，

　　在模具的滑块限位、抽屉类构件的弹性锁止、小型设备的翻盖定位结构中都能见到同款结构的衍生设计，建模时需要根据实际受力场景调整主体壁厚与弹簧参数，比如在高频往复运动的工位上，主体端部的球头收口位置需要做强化处理，避免长期受冲击后收口变形导致球头脱落；在有耐腐蚀要求的工况下，主体与球头的材质需要匹配对应的防腐性能，避免长期接触切削液或水汽出现锈蚀卡滞。很多设计人员在建模时容易忽略螺纹收尾段的结构，直接把螺纹画到主体端面，实际加工时螺纹收尾处的不完整牙型会影响球塞的拧入深度，建模时需要预留1-2个螺距的收尾退刀结构，保证安装时球塞能拧到预设深度，不会因为螺纹干涉出现安装不到位的问题。
