带集成轴承结构的凸轮从动组件

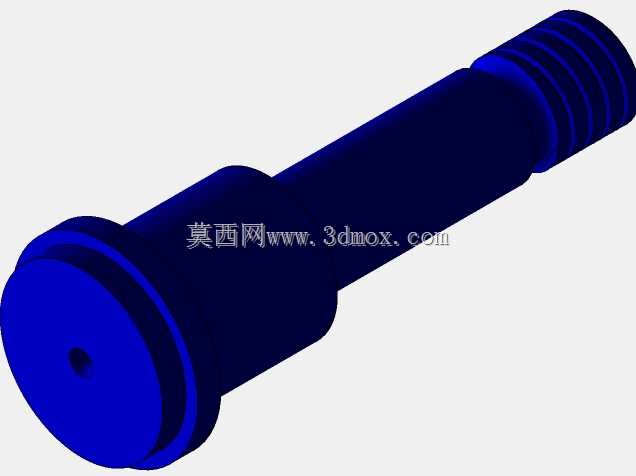

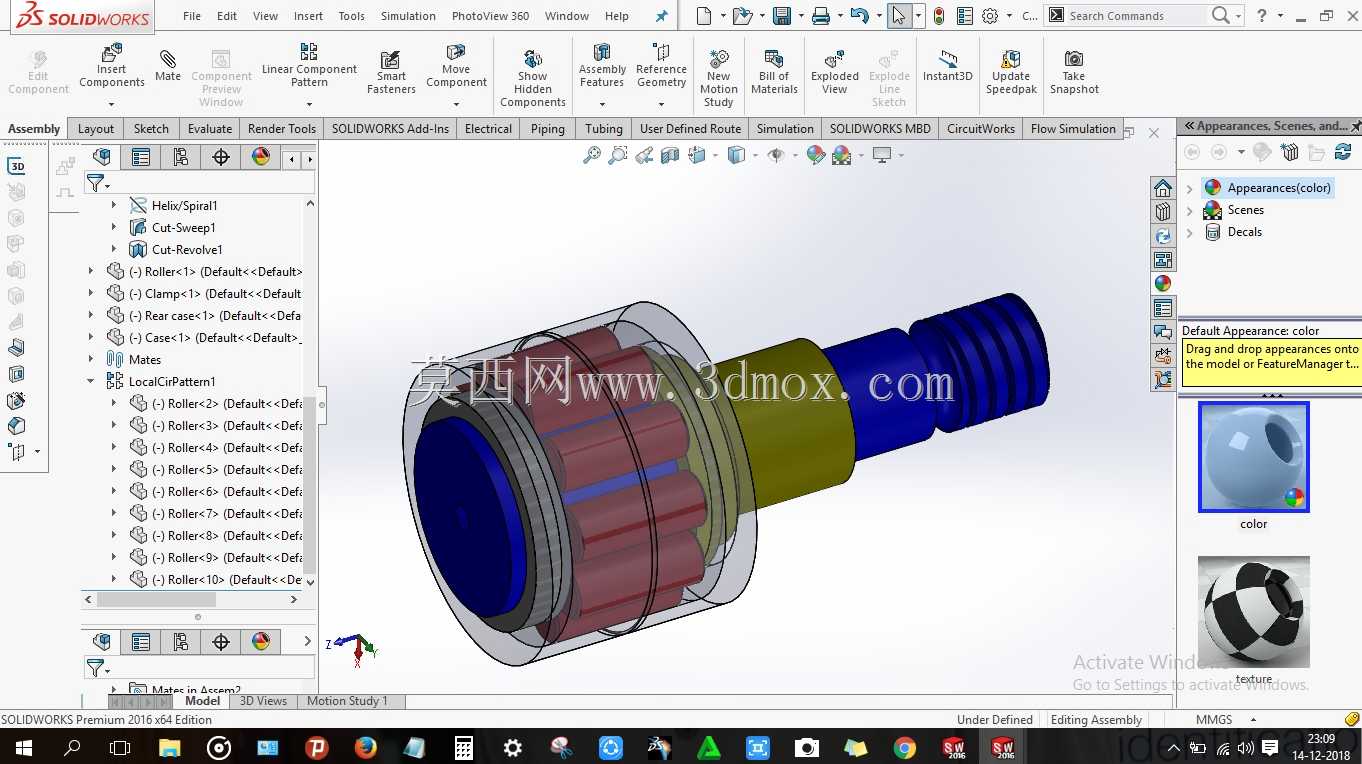

　　这类凸轮从动组件主要适配自动化产线的间歇送料机构、包装设备的工位切换模组、机床的进给行程控制单元，核心作用是把凸轮的回转运动转化为从动端的直线往复或是定角度摆动输出，相比普通推杆结构，集成式的轴承布局能大幅降低接触摩擦损耗，在高速往复工况下也能保持稳定的传动精度，避免从动件与凸轮轮廓面出现干磨卡滞的问题。从结构设计逻辑来看，组件的输出轴端做了阶梯轴设计，最外侧的外螺纹段用于和末端执行负载连接，轴肩位置预留了标准卡簧槽，方便安装轴向限位件，控制组件装入安装座后的轴向窜动量，中间的滚针轴承单元采用满装滚针布局，在有限的径向尺寸下最大化承载能力，适配凸轮传动过程中出现的径向冲击载荷，外侧的透明防护套结构一方面可以阻挡车间环境中的金属切屑、

　　粉尘进入轴承滚道，另一方面也能留存润滑脂，延长维护周期，减少日常停机保养的频次。在安装边界上，组件的最大外径出现在轴承外圈位置，安装座的配合孔需要按照基孔制过渡配合加工，孔的表面粗糙度建议控制在Ra1.6以内，保证轴承外圈不会出现跑圈问题，轴端的螺纹段长度根据实际连接的负载厚度调整，安装时需要注意从动端与凸轮轮廓面的初始接触间隙，预留0.02-0.05mm的预压间隙，避免冷机启动时出现刚性撞击。设计过程中特意将凸轮接触的滚轮端面做了圆弧修形，避免凸轮轮廓加工存在的形位误差导致接触应力集中，滚轮内部的滚道采用淬硬处理，硬度达到HRC58-62，能承受长期往复接触的疲劳磨损，组件的整体同轴度控制在0.01mm以内，保证高速运转时不会出现偏载抖动，在轻工包装、电子元件组装、五金件冲压送料等场景下，这类组件可以直接替换同规格的标准凸轮从动件，不需要额外修改安装位的结构尺寸，适配性较强。
