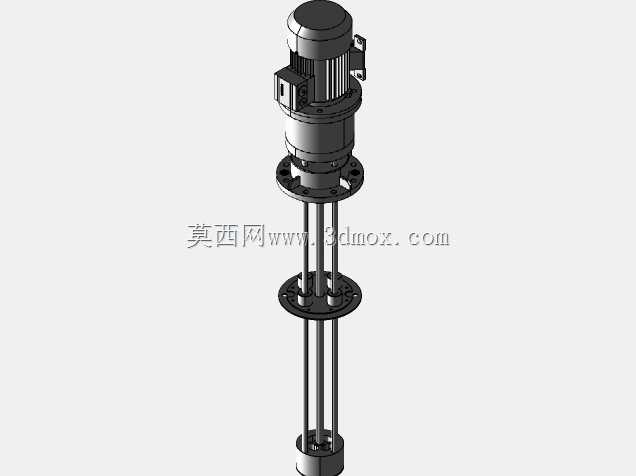

高剪切立式均质乳化搅拌设备结构

　　这款立式均质设备主要面向食品乳品、精细化工、生物医药等行业的流体物料处理场景，可完成液-液乳化、固-液分散、物料均质细化等核心工艺，在乳品生产线的脂肪球破碎、日化产品的膏霜均质、化工浆料的分散混合工序中都能适配。设备采用长轴立式浸入式结构设计，驱动端布置在设备顶部，配套的动力单元输出转速可达1200转/分，额定功率0.75千瓦，足够应对中小批次中低粘度物料的均质需求。从结构设计逻辑来看，长轴采用双支撑杆并行布局，相比单悬臂轴结构，大幅降低了高速运转时的轴端摆振，能有效延长密封件与轴承的使用寿命，也让工作头可以深入罐体中下部位置，避免罐底物料沉积无法参与循环的问题。顶部驱动单元与传动轴之间设置了可靠的动密封结构，

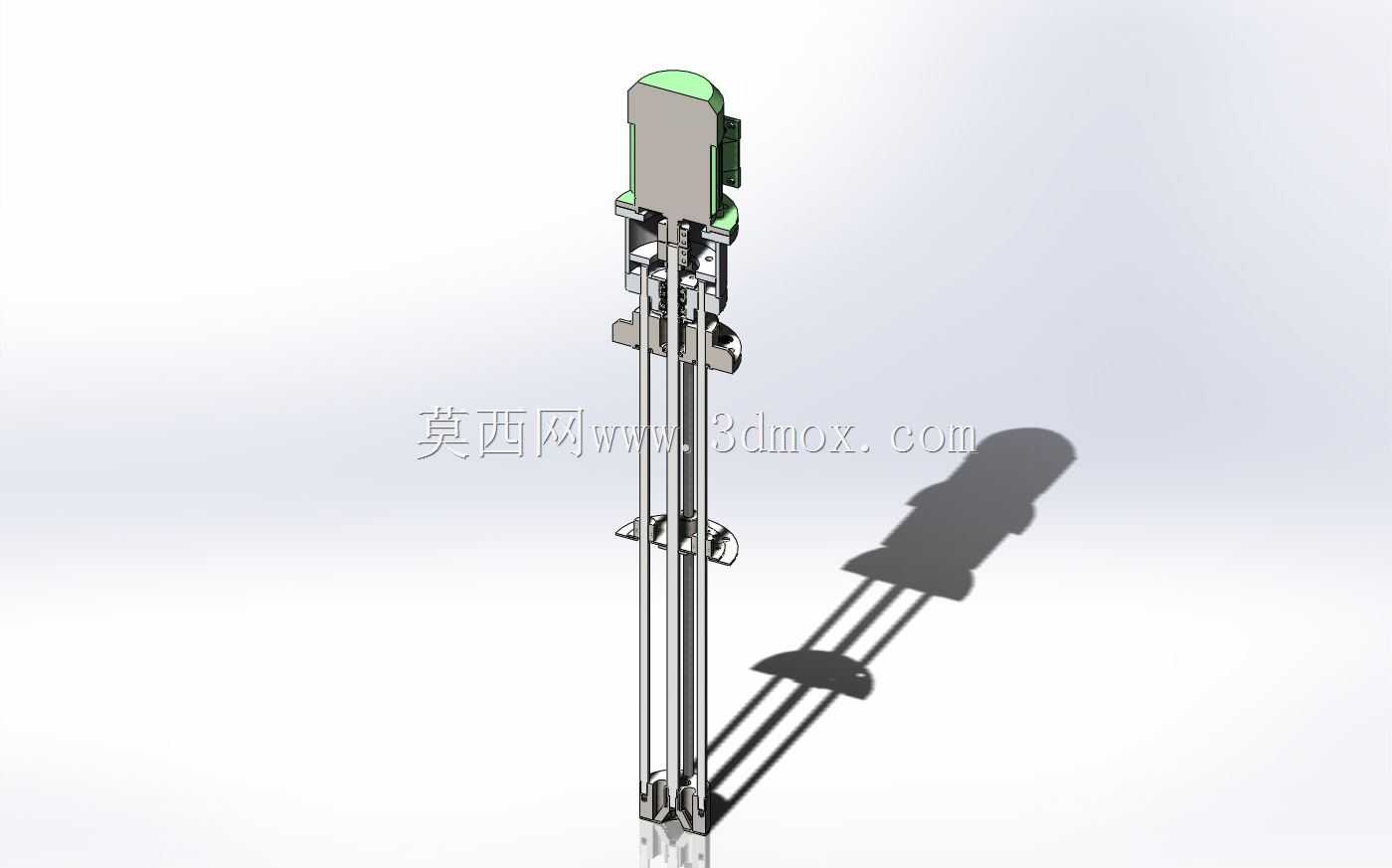

　　可防止物料沿轴向上窜进入动力舱，也能避免润滑介质掉落污染物料，符合卫生级设备的设计要求。设备的安装边界适配常规的常压开口罐体，顶部可通过法兰或者支架固定在罐顶开口处，长轴的长度可根据罐体实际深度做适配调整，工作端的均质头采用开槽定子加高速转子的组合结构，转子高速旋转时产生的强剪切力可以将物料中的团聚颗粒、液滴破碎到微米级，同时形成上下循环流场，带动整罐物料持续通过工作头完成均质，避免罐内出现混合死角。在建模过程中，对传动轴的同轴度配合、支撑导杆的平行度公差、工作头的动静间隙都做了符合工程实际的还原，各部件的装配关系清晰，可直接用于同类设备的结构参考、改型设计，也能作为生产线布局的设备占位模型使用。设备整体外形简洁，

　　没有多余的外置结构，安装时不需要额外的复杂支撑，日常维护时仅需拆开顶部连接即可抽出传动轴与工作头做清洁或者易损件更换，适配多批次切换生产的使用需求。针对不同物料的特性，工作头的定子开槽形式可做对应调整，这款模型还原的是通用型开槽结构，可适配大多数常规流体物料的处理需求，若处理高粘度物料可更换大间隙工作头，处理要求更高的纳米级物料可更换更高线速度的转子结构，整体结构的拓展性较强。
