多层台阶式旋转导向滑轮结构设计

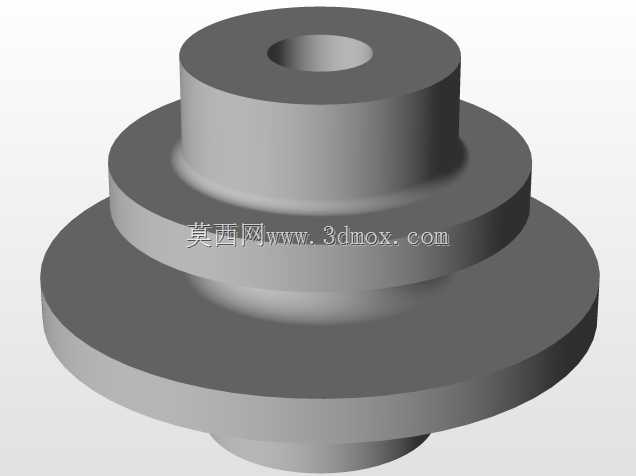

　　这类多层台阶式旋转滑轮，常被用在轻载输送线、小型起重导向机构、纺织机械走线系统以及自动化设备的张紧结构中，核心作用是改变柔性传动件的运动方向，同时承担径向的导向支撑，避免绳索、皮带这类柔性件在运行过程中出现跑偏、脱槽的问题。从结构设计来看，采用三层同轴台阶的构型并非随意设置，最上层的小直径轴段是核心安装定位段，中心的通孔与配套的固定销轴采用间隙配合，预留的配合公差控制在H8/f7区间，既能保证滑轮绕销轴灵活转动，又不会因为配合间隙过大出现径向窜动，避免运行过程中产生异响和偏磨。中间层的环形台阶面主要起到轴向限位的作用，当滑轮安装在支架上时，该端面与支架的安装面之间预留0.2-0.5mm的间隙，既不会因为端面摩擦增加转动阻力，

　　也能限制滑轮的轴向窜动幅度，保证柔性件始终处于滑轮的有效工作面上。最下层的大直径轮盘是主要的承载工作面，轮缘处做了小尺寸的圆角过渡，避免柔性件在弯折换向过程中出现应力集中，延长皮带、绳索的使用寿命。设计过程中需要重点匹配安装边界的尺寸约束，中心通孔的直径要适配常用的标准销轴规格，三层台阶的径向尺寸差要根据实际使用的柔性件宽度来确定，保证柔性件在工作过程中不会从轮面滑脱，同时整体的轴向厚度要控制在安装支架的开口尺寸范围内，避免出现安装干涉。这类滑轮在实际应用中不需要额外配置复杂的轴承结构，依靠自身的同轴度精度和配合间隙就能实现顺畅转动，适合转速不高、载荷不大的传动场景，整体结构采用对称回转构型，加工时可以直接通过棒料车削一次成型，

　　加工工序简单，量产时的成本控制优势明显。在选型适配时，需要重点核对中心孔的安装尺寸、大轮盘的工作直径以及整体的轴向总厚度，确保安装后滑轮的转动平面与柔性件的运动平面完全重合，避免出现偏载导致的轮面不均匀磨损，长期运行时也可以在中心孔位置添加少量润滑脂，进一步降低转动阻力，延长零件的更换周期。
