变速器用多台肩式换挡滑阀结构

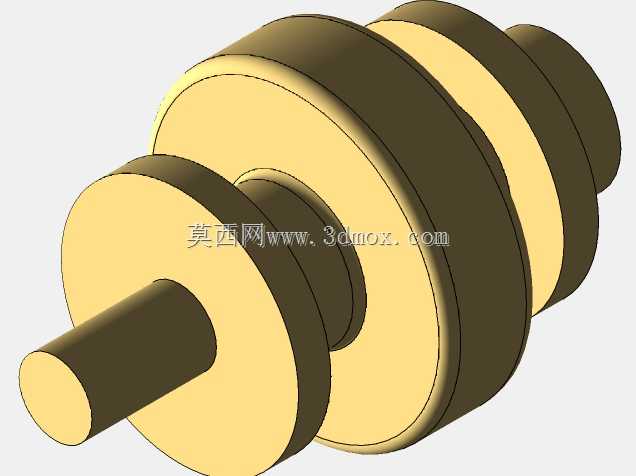

　　该换挡滑阀属于液压控制系统中的核心换向元件，主要应用在手动、自动变速器的液压操纵回路中，承担不同挡位油路切换、压力油流向分配的作用，直接决定变速器挡位切换的平顺性与可靠性。从结构设计来看，该滑阀采用多段等径台肩配合的经典滑阀结构，阀芯主体为阶梯轴形态，不同直径的台肩段与阀体内孔形成精密配合间隙，配合间隙控制在0.008-0.015mm区间，既保证阀芯在阀孔内轴向滑动的顺畅性，又能将台肩两侧的压力油泄漏量控制在工程允许范围内，避免内泄过大导致系统压力不足、换挡响应滞后的问题。阀芯最左侧的小直径轴段为操纵驱动端，可与换挡拨叉、电磁推杆或者液压先导活塞连接，接收外部换挡动作的轴向推力，带动整个阀芯沿轴向做直线位移，通过不同台肩的位置变化，

　　接通或者切断对应挡位的压力油通路，实现离合器、制动器等换挡执行元件的充油与卸荷控制。设计过程中，台肩的轴向尺寸经过严格匹配计算，每一段台肩的宽度、相邻台肩的间距都与阀体内的油口位置一一对应，确保阀芯移动到指定挡位位置时，对应油口的通流面积达到设计值，避免出现节流损失过大、油液发热或者挡位串油的问题。台肩的边缘均做了微小的倒角处理，一方面可以去除加工毛刺，避免阀芯装配或者滑动过程中刮伤阀体内孔的精密配合面，另一方面可以在油口通断瞬间起到缓冲作用，减小压力油切换时的液压冲击，降低换挡过程中的顿挫感。从安装边界来看，该滑阀的最大外圆直径为各台肩的外径尺寸，整体轴向长度满足变速器液压阀板的安装空间要求，阀芯两端设置有定位限位结构，

　　可限制阀芯的最大轴向行程，避免阀芯超程移动导致油口匹配错位。在实际工况中，该滑阀长期浸泡在变速器液压油中工作，台肩表面需要具备足够的硬度与耐磨性，通常会采用表面淬火处理，表面硬度达到HRC55以上，配合阀体内孔的珩磨加工，保证长期往复滑动后配合间隙仍在设计范围内，延长滑阀的使用寿命。滑阀的各段轴颈同轴度要求控制在0.005mm以内，避免阀芯在阀孔内出现卡滞，导致换挡卡挡、无法摘挡的故障。在油路匹配上，不同台肩之间的环形槽对应不同的压力油道，包括主压力油进油道、各挡位离合器供油道、回油道等，阀芯轴向位移时，台肩的位置变化会改变各油道的连通状态，比如挂入某一前进挡时，阀芯移动到对应位置，主压力油通过台肩之间的环形槽连通对应挡位离合器的供油道，压力油进入离合器油缸推动活塞结合，同时切断其他挡位的供油通路并将其与回油道连通，保证只有一个挡位处于动力传递状态，避免出现同时挂挡打齿的问题。
